Уважаемый покупатель!

Вы приобрели набор клуппов трубных 1/2"; 3/4"; 1"; 1 1/4", 2" (в зависимости от модели)

Перед вводом в эксплуатацию клуппов внимательно и до конца прочтите настоящее руко-

водство по эксплуатации и сохраните его на весь срок их использования.

1. НАЗНАЧЕНИЕ

Набор клуппов трубных (ручной резьбонарезной инструмент) предназначен для нарезания на-

ружной конической резьбы BSPT (ГОСТ 6211-81) на металлических стандартных трубах при

монтаже трубопроводов 1/2"; 3/4"; 1"; 1 1/4", 2"

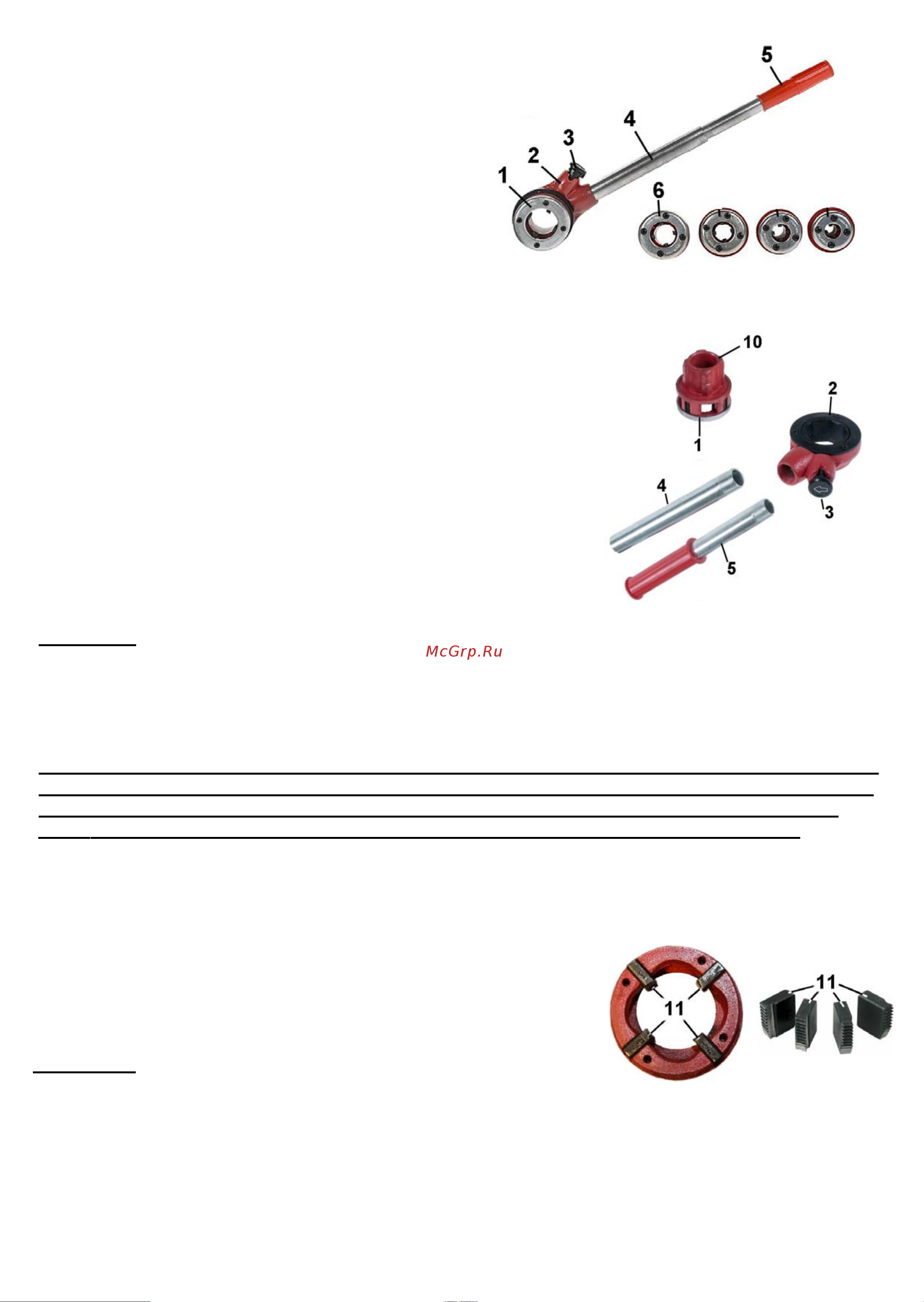

КОМПЛЕКТНОСТЬ (Рис. 1)

В комплект поставки входит (Рис.1):

1. Кейс

2. Сборная ручка

1 шт.

3. Головка с трещоткой

1 шт.

4. Резьбонарезные головки

Рис. 1

В связи с постоянным совершенствованием технических характеристик изделий, оставляем за

собой право вносить изменения в конструкцию и комплектность.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ВНИМАНИЕ! Перед началом работы внимательно изучите инструкцию по применению и

указания по технике безопасности выполнения намеченных работ.

ВНИМАНИЕ! Невыполнение правил техники безопасности может стать причиной тяжелой

травмы.

3.1. При подготовке к выполнению работы по нарезанию резьбы изучите правила техники безо-

пасности слесарных работ и слесарно-монтажных работ трубопроводов.

3.2. Все узлы и детали набора клуппов должны быть исправными, чистыми и покрыты тонким

слоем антикоррозийного покрытия. Перед началом работы насухо протрите рукоятку. Перед на-

чалом работы внимательно осмотрите резцы на отсутствие сколов и трещин.

3.3. Надёжно закрепляйте обрабатываемую заготовку в трубных тисках. Не используйте тиски с

повреждёнными губками, что не обеспечивает надёжное крепление заготовки.

3.4.Содержите рабочее место в чистоте, не допускайте загромождения посторонними предме-

тами. Не выполняйте работы в помещениях со скользким (мокрым) полом, засыпанном опилками

или натертом воском. Перед началом работы примите удобную позу и постоянно во время ра-

боты держите равновесие.

3.5. Не перегружайте клупп. Ваша работа будет выполнена лучше и закончится быстрее, если вы

будете выполнять её так, чтобы клупп не заклинивало от перегрузок.

3.6. Запрещается вносить любые изменения в конструкцию, предусмотренную заводом-изгото-

вителем.

3.7. Всегда работайте в защитных очках: обычные очки таковыми не являются, поскольку не про-

тивостоят ударам.

3.8. Используйте только рекомендованные оснастку и оригинальные запасные части. Соблюдайте

указания, прилагаемые к оснастке. Применение несоответствующих комплектующих может стать

причиной травм.

4. УСТРОЙСТВО КЛУППА (Рис.2)

Резьбонарезная головка

2. Головка с трещоткой

3. Стопор (переключатель реверса)

4. Удлинитель ручки

5. Ручка

Резьбонарезные головки

Рис. 2

5. СБОРКА, ЭКСПЛУАТАЦИЯ (Рис. 2, 3)

5.1. Соедините ручку (5) с удлинителем (4). В резьбовое

отверстие установите удлинитель (4).Резьбонарезную

головку (1) соответствующего размера установите в

головку с трещеткой (2)

5.2. Закрепите трубу в трубных тисках. Используя труборез

или ножовку, отрежьте (отпилите) трубу под прямым углом,

снимите заусенцы. С наружной стороны трубы снимите

фаску для захода резьбы.

5.3. Закрепите трубу в трубных тисках с минимальным вы-

пуском, обеспечивающим длину нарезания резьбы. Резцы

и часть трубы (для нарезания резьбы) обильно смажьте

маслом. При использовании жидкого масла в процессе на-

резания резьбы необходимо периодически подавать масло

в зону нарезания резьбы.

Внимание: Запрещается производить нарезание резьбы «на сухую», без использования смазоч-

ных материалов – это приведет к преждевременному износу или поломки зубьев резцов и нека-

чественному нарезанию резьбы.

5.4. На трубу устанавливайте клупп со стороны направляющей втулки (10). Стопор (3)

установите стрелкой по направлению вращения клуппа.

5.5. Нарезание производите по часовой стрелке с постоянным усилием (без рывков).

Помните: При нарезании резьбы стружка под резцом заворачивается, что приводит к по-

вышенной нагрузке на клупп и ухудшению качества резьбы. Периодически через каждые

½÷ 1 оборот клуппа переключайте стопор (3) стрелкой в противоположную сторону и

пово-ротом клуппа против часовой стрелки – срежьте стружку и добавьте масла.

5.6. Стандартная длина конусной резьбы достигается, когда края резцов окажутся заподлицо с

концом трубы.

5.7. Переключите стопор (3), скрутите клупп.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1. По окончании работы демонтируйте крышку, из корпуса

клуппа выньте резцы (9), тщательно очистите от стружки, про-

трите и смажьте все его части маслом. При установке резцов

(11) строго соблюдайте последовательность в соответствии с

маркировкой на резцах (11).

Осторожно: режущие кромки резцов очень острые.

6.2. Набор клуппов храни

те в заводской упаковке и обере-

гайте от падений и ударов.

6.3. Резцы со сколами, трещинами или следами естественного износа подлежат замене. Меняйте

резцы комплектами в соответствии с типоразмером.

6.4. Набор клуппов и его детали, вышедшие из строя и не подлежащие ремонту, необходимо сда-

вать на специальные приёмные пункты по утилизации. Не выбрасывайте вышедшие из строя

узлы и детали в бытовые отходы.

1 шт.

Рис. 4

Рис. 3
