4
www.voll.su
КОНСТРУКЦИЯ ТРУБОГИБА

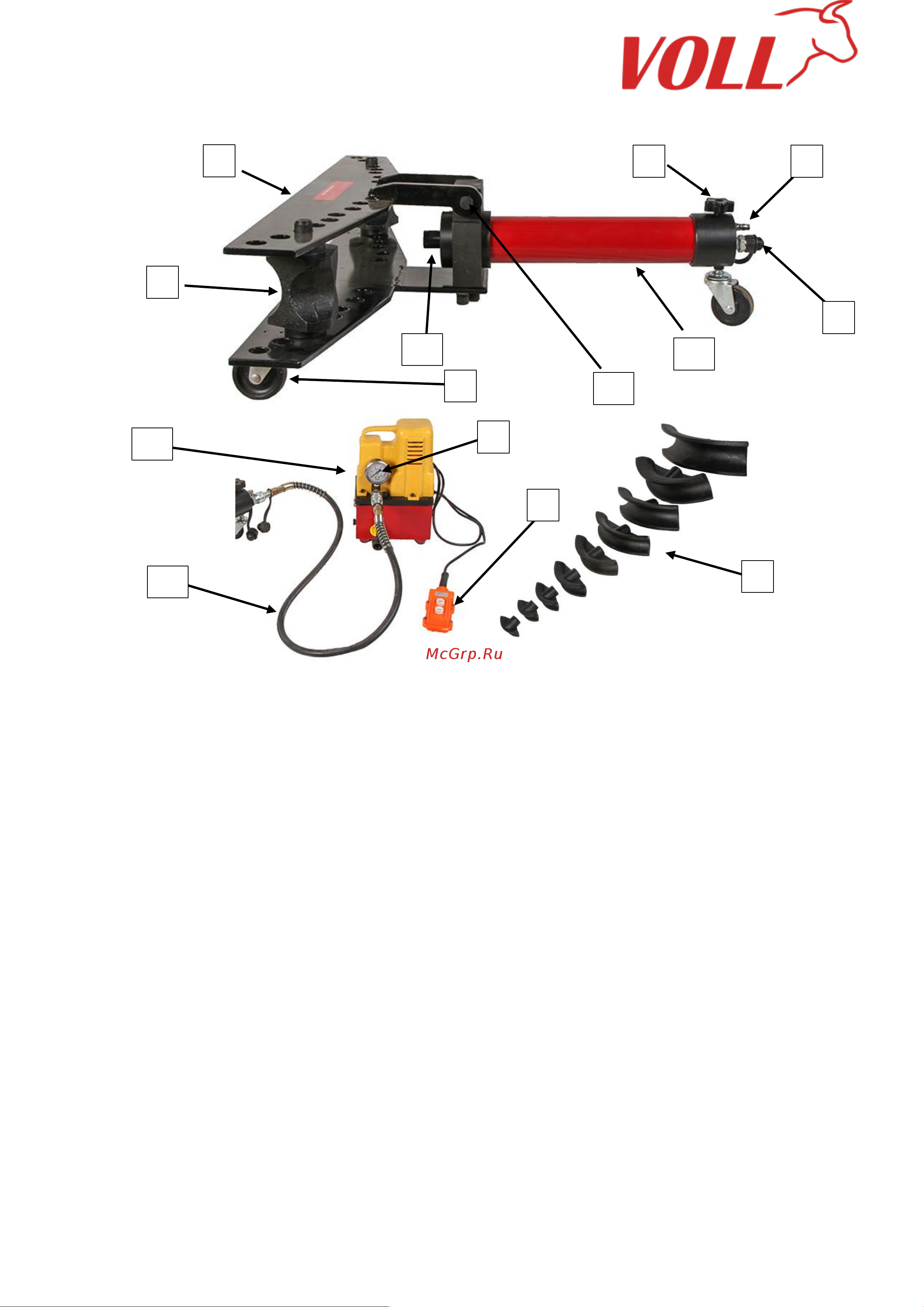

Рис. 1 Конструкция электрогидравлического трубогиба VOLL V-Bend
1. Боковые упоры;
2. Закрытая стальная рама;
3. Винт перепускного клапана;
4. Штуцер обратного шланга;
5. Штуцер подключения шланга высокого давления;
6. Комплект гибочных сегментов;
7. Кнопка включения/выключения маслостанции;
8. Манометр;
9. Опорные ролики;
10. Выдвижной шток трубогиба;
11. Палец крепления стальной рамы;
12. Шланг высокого давления;
13. Маслостанция;
14. Гидроцилиндр трубогиба.
9
13
1
2
12
7
8
6
11
10
5
3
4
14
