МОНТАЖ И ПОДКЛЮЧЕНИЯ ПРИВОД ПРИ ОТКРЫВАНИИ ВОРОТ НАРУЖУ

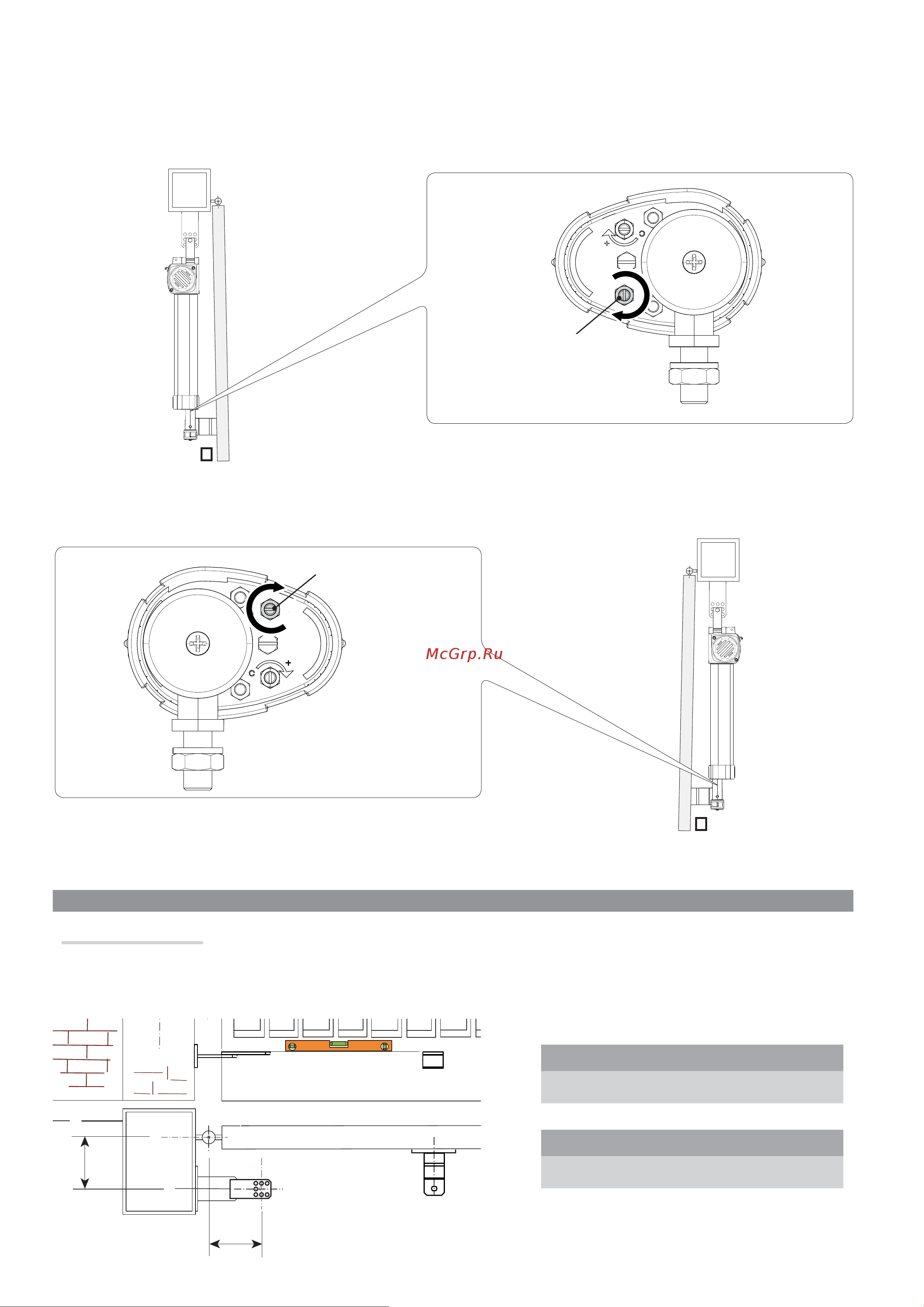

Монтаж кронштейнов

Измерьте расстояния A и B (соблюдая указанные в таблице значения) для определения места крепления заднего кронштейна,

соединенного с дополнительным (не прилагается).

Установочные размеры (мм)

KR300 - KR302 - KR310

Угол открывания

створки (°)

ABE

90° 130 130 910

KR510 - KR512

Угол открывания

створки (°)

ABE

90° 200 200 1310

При открывании

Разблокируйте привод.

Установите створку в желаемое положение открывания.

Подайте команду на открывание (2-3) и вращайте шпильку с резьбой 󱤨 по часовой стрелке до тех пор, пока микровыключатель

открывания не сработает, останавливая привод.

 Оставьте незатянутой гайку на стержне с резьбой.

Повторите эту же процедуру для правого привода.
