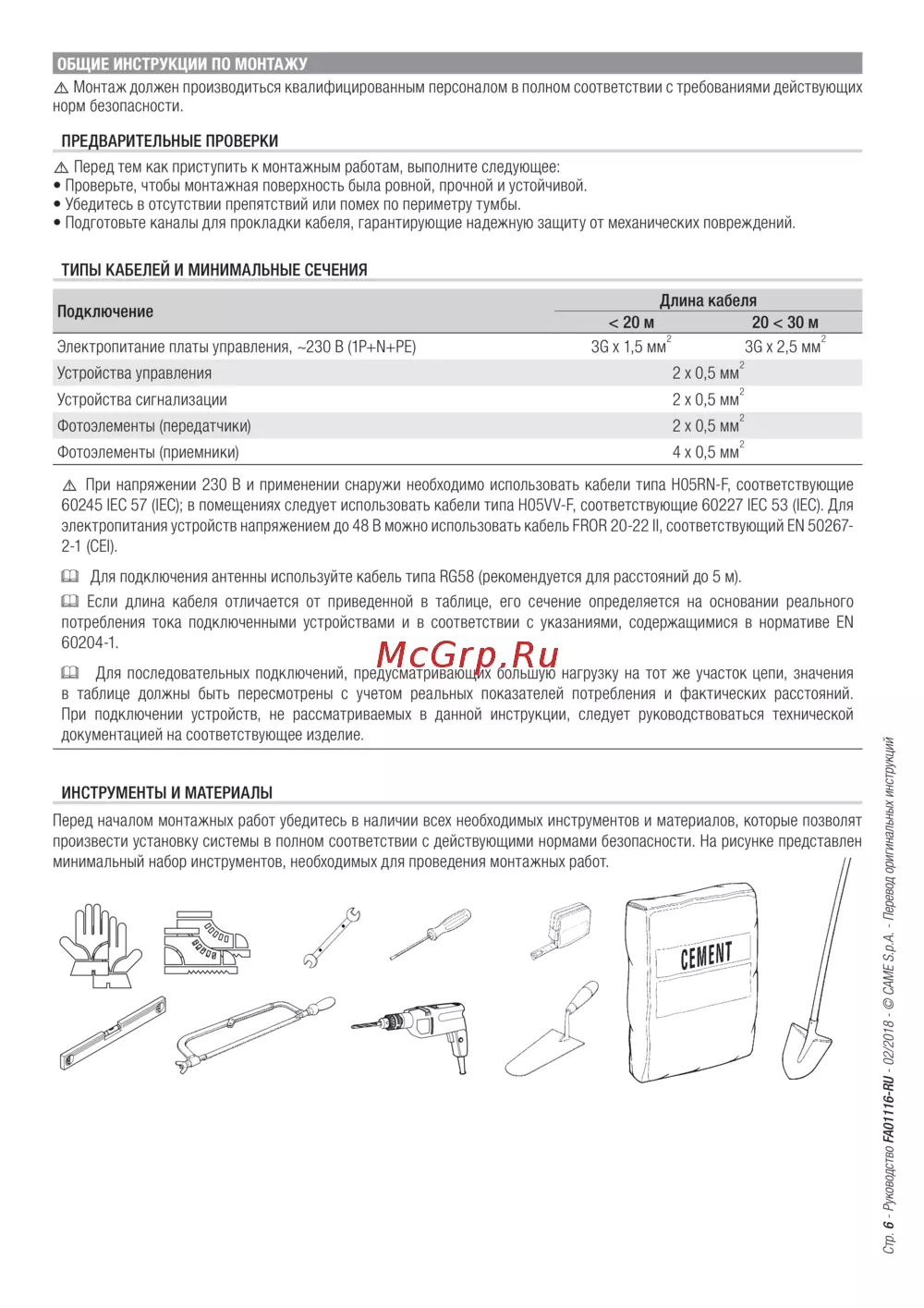

Стр. 6 - Руководство FA01116-RU - 02/2018 - © CAME S.p.A. - Перевод оригинальных инструкций
ИНСТРУМЕНТЫ И МАТЕРИАЛЫ
Перед началом монтажных работ убедитесь в наличии всех необходимых инструментов и материалов, которые позволят
произвести установку системы в полном соответствии с действующими нормами безопасности. На рисунке представлен
минимальный набор инструментов, необходимых для проведения монтажных работ.
ТИПЫ КАБЕЛЕЙ И МИНИМАЛЬНЫЕ СЕЧЕНИЯ
Подключение
Длина кабеля
< 20 м 20 < 30 м
Электропитание платы управления, ~230 В (1P+N+PE) 3G x 1,5 мм
2
3G x 2,5 мм
2
Устройства управления 2 x 0,5 мм
2
Устройства сигнализации 2 x 0,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
⚠
При напряжении 230 В и применении снаружи необходимо использовать кабели типа H05RN-F, соответствующие
60245 IEC 57 (IEC); в помещениях следует использовать кабели типа H05VV-F, соответствующие 60227 IEC 53 (IEC). Для
электропитания устройств напряжением до 48 В можно использовать кабель FROR 20-22 II, соответствующий EN 50267-
2-1 (CEI).
Для подключения антенны используйте кабель типа RG58 (рекомендуется для расстояний до 5 м).
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального
потребления тока подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе EN
60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения
в таблице должны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний.
При подключении устройств, не рассматриваемых в данной инструкции, следует руководствоваться технической
документацией на соответствующее изделие.
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих
норм безопасности.
ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ
⚠
Перед тем как приступить к монтажным работам, выполните следующее:
• Проверьте, чтобы монтажная поверхность была ровной, прочной и устойчивой.
• Убедитесь в отсутствии препятствий или помех по периметру тумбы.
• Подготовьте каналы для прокладки кабеля, гарантирующие надежную защиту от механических повреждений.
