7.7 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ РАДАРОВ УПРАВЛЕНИЯ И ФОТОЭЛЕМЕНТОВ БЕЗОПАСНОСТИ

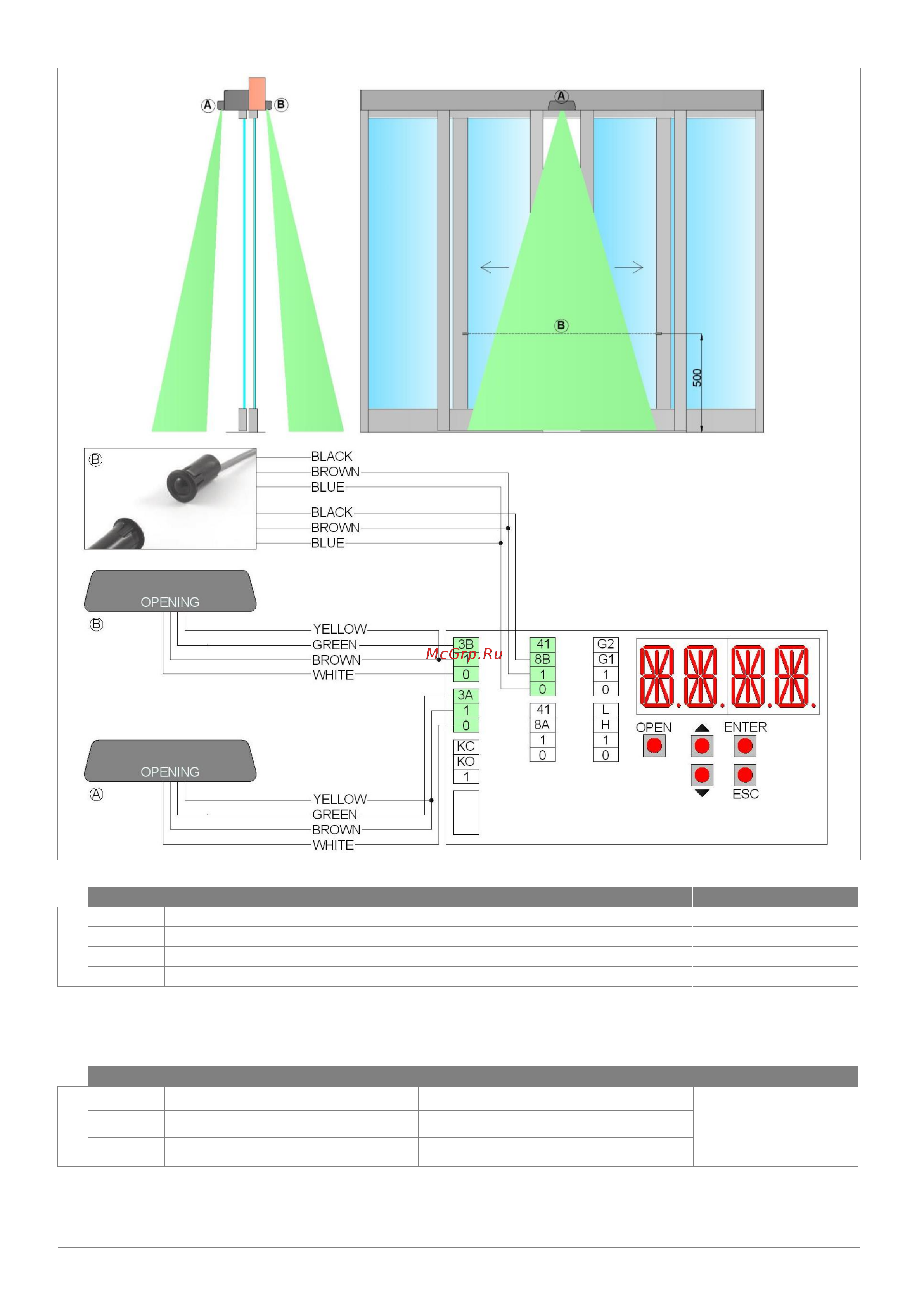

Подключите радары с помощью прилагаемого кабеля к клеммам платы управления следующим образом:

5CB08

OS1 (PrimeMotionB), OS2 (PrimeMotionC)

Примечания

OPENING

Белый

Коричневый

Желтый

3A (3B)

Зеленый

Для получения дополнительной информации ознакомьтесь с инструкцией по установке радара.

7.8 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ ФОТОЭЛЕМЕНТОВ PH1

Подключите фотоэлементы, используя кабели, следующим образом:

5CB08

PE12CNT15 передатчик (серый) PE12CNT15PO приемник (черный)

Примечания

SAFETY

Синий (BU-) Синий (BU-)

Удалите перемычку.

Установите: ADV >

T41 > NO.

Коричневый (BN+) Коричневый (BN+)

8A (8B)

Черный (BK)
