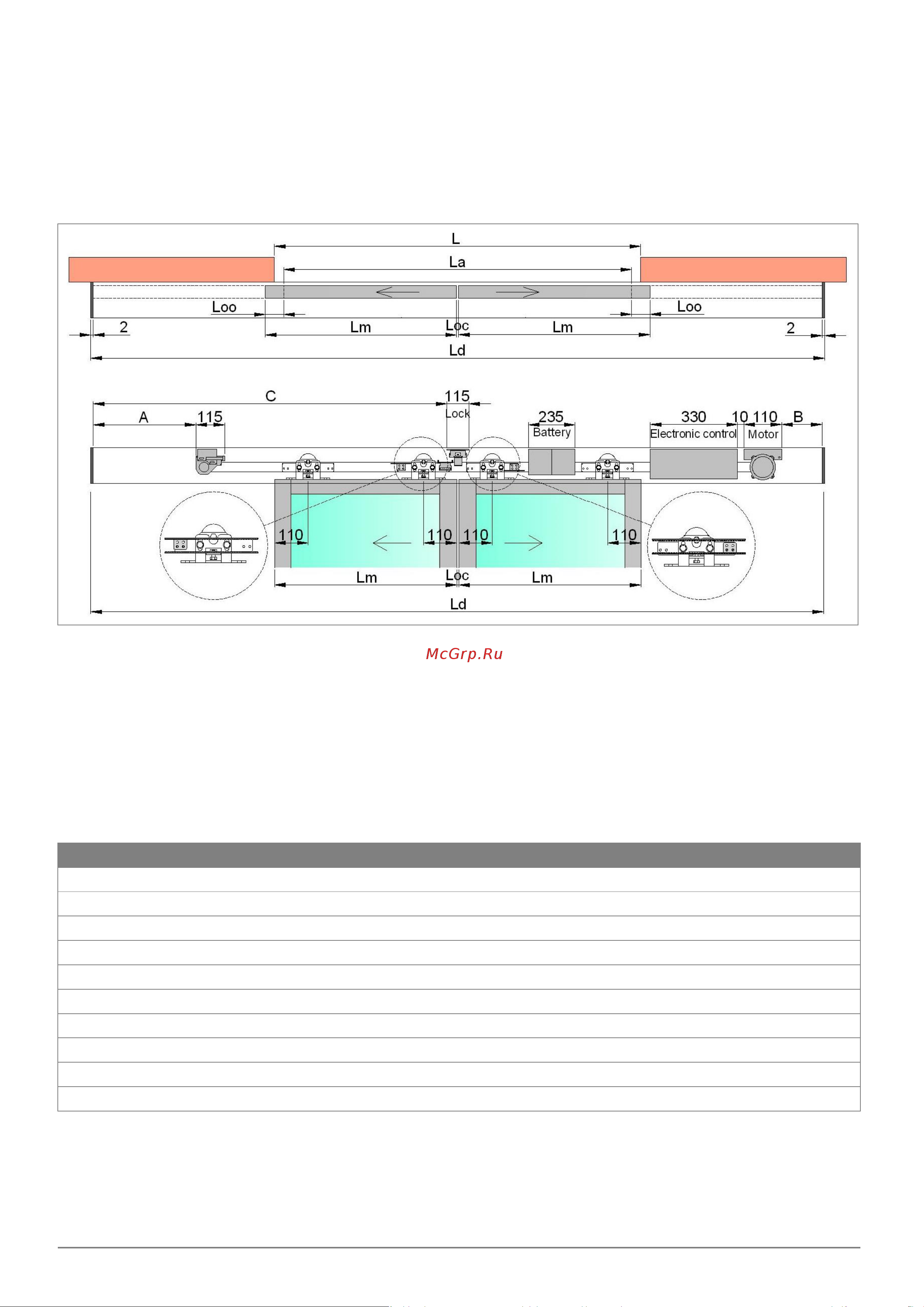

4. РАЗМЕРЫ АВТОМАТИЧЕСКИХ СИСТЕМ

Размеры автоматики для раздвижных дверей зависят от размеров притолоки и боковых расстояний.

В таблицах ниже приведены установочные замеры и артикулы автоматики (с учетом профилей обрамления проема и

средних перекрытий), также указаны применяемые формулы для получения установочных замеров на основе факти-

ческих размеров проемов.

Для облегчения расчетов и выбора типа управления компанией CAME S.p.A. была разработана компьютерная программа

Lm = (La – Loc + 2Loo) / 2 ширина створки

Loo = перекрытие между створкой и краем прохода (зависит от серии профиля)

Loc = перекрытие между створками в закрытом положении (зависит от серии профиля)

A = Ld/2 – La/2 – 337 = расположение натяжителя (максимальный размер)

B = Ld/2 – La/2 – 322 = расположение привода (максимальный размер)

C = Ld/2 – 62 = расположение замка

Длина ремня = (Ld – A – B – 14) x 2

Артикул

2600 мм 1248 мм 2 x 674 мм 339 мм 354 мм 1238 мм 3786 мм

3000 мм 1448 мм 2 x 774 мм 439 мм 454 мм 1438 мм 4186 мм

3300 мм 1598 мм 2 x 849 мм 514 мм 529 мм 1588 мм 4486 мм

3600 мм 1748 мм 2 x 924 мм 589 мм 604 мм 1738 мм 4786 мм

6600 мм 3248 мм 2 x 1674 мм 1339 мм 1354 мм 3238 мм 7786 мм

(Примечание: указанные значения рассчитаны с учетом Loo = 50 мм и Loc = 0 мм)
