FA00150-EN – 04/2018
14
www.came.com

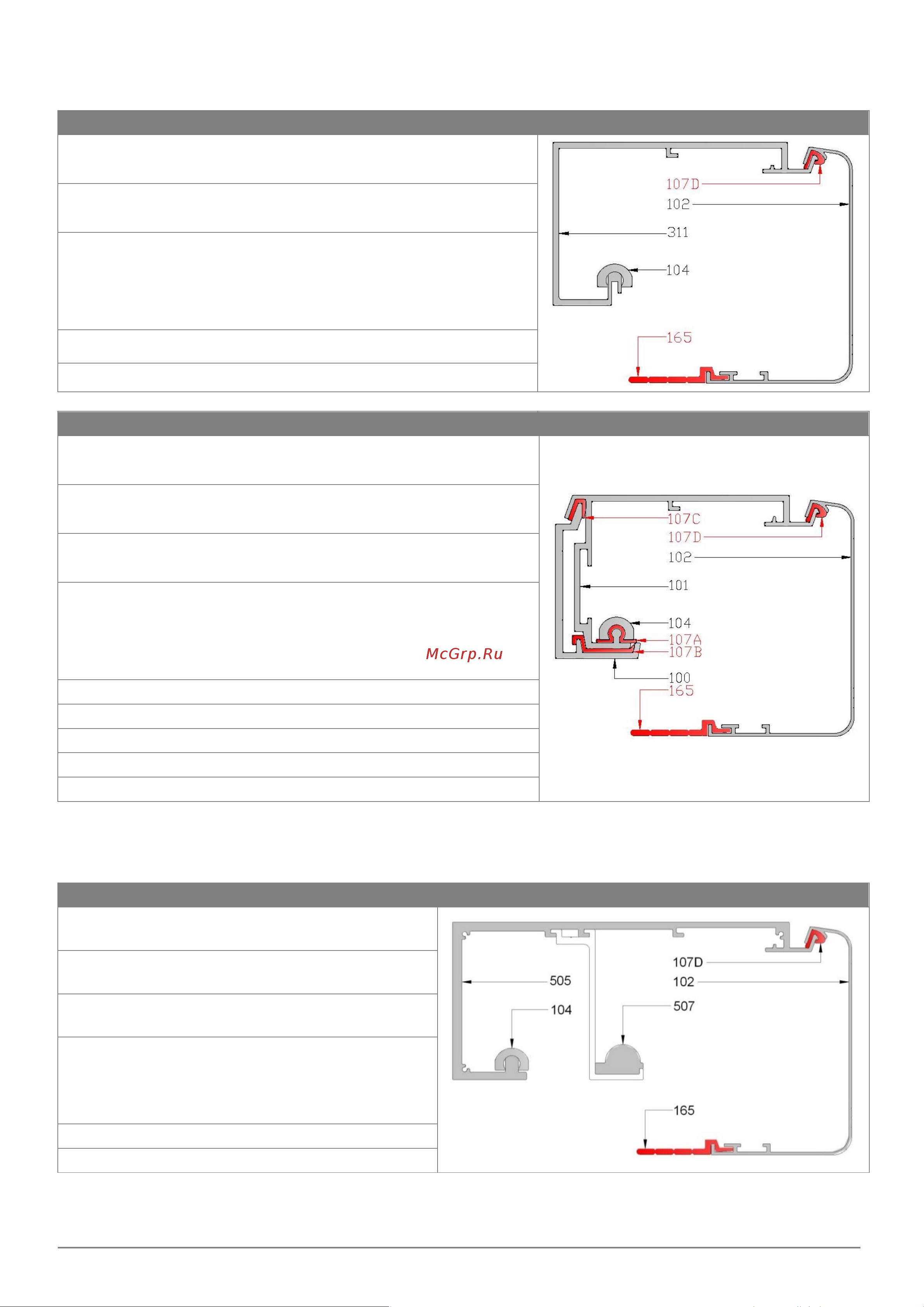

4.7 ПРОФИЛИ И УПЛОТНИТЕЛИ
Все алюминиевые профили и уплотнители, необходимые для реализации автоматики, должны быть отрезаны на 20 мм
короче, чем максимальная длина короба, включая пластиковые торцевые крышки (Ld - 20).
Ref.
Артикул Описание Серия SL4
311
818XA-0031
Несущий алюминиевый профиль 4020 мм
818XA-0032
Несущий алюминиевый профиль 6620 мм
104
818XA-0022
Рельсовый профиль, анод. алюм. 4020 мм
818XA-0023
Рельсовый профиль, анод. алюм. 6620 мм
102
818XA-0052
Крышка несущего профиля, алюминий 4020 мм
818XA-0053
Крышка несущего профиля, алюминий 6620 мм
818XA-0013
Крышка несущ. профиля, анод. алюм. 4020 мм
818XA-0014
Крышка несущ. профиля, анод. алюм. 6620 мм
107D
818XA-0018
Уплотнитель крышки 40 м
165
818XA-0019
Защитная вставка 40 м
Ref.
Артикул
Описание Серия SL5
100
818XA-0020
Установочный профиль, анод. алюм. 4020 мм
818XA-0021
Установочный профиль, анод. алюм. 6620 мм
101
818XA-0011
Несущий профиль, анод. алюм. 4020 мм
818XA-0012
Несущий профиль, анод. алюм. 6620 мм
104
818XA-0022
Рельсовый профиль, анод. алюм. 4020 мм
818XA-0023
Рельсовый профиль, анод. алюм. 6620 мм
102
818XA-0052
Крышка несущего профиля, алюминий 4020 мм
818XA-0053
Крышка несущего профиля, алюминий 6620 мм
818XA-0013
Крышка несущ. профиля, анод. алюм. 4020 мм
818XA-0014
Крышка несущ. профиля, анод. алюм. 6620 мм
107B
818XA-0016
Прокладка несущего профиля 40 м
107C
818XA-0017
Уплотнитель установочного профиля 40 м
107A
818XA-0015
Уплотнитель рельсового профиля 40 м
107D
818XA-0018
Уплотнитель крышки 40 м
165
818XA-0019
Защитная вставка 40 м
Все алюминиевые профили и уплотнители, необходимые для реализации телескопической автоматики, должны быть
отрезаны на 6 мм короче, чем максимальная длина короба, включая торцевые крышки (Ld – 6).
Только рельсовый профиль [507] должен иметь размер Ld – 130.
Ref.
Артикул
Описание Серия SLT
505
818XA-0034
Несущий алюминиевый
профиль 6620 мм
507
818XA-0035
Рельс 6620 мм
104
818XA-0023
Рельсовый профиль, анод.
алюм. 6620 мм
102
818XA
-
0053
Крышка несущего профиля,
алюминий 6620 мм
818XA-0014
Крышка несущ. профиля, анод.
алюм. 6620 мм
107D
818XA-0018
Уплотнитель крышки 40 м
165
818XA-0019
Защитная вставка 40 м
