4. Предварительный проверки

Проверьте прочность створки, стабильность каркаса и что движение створки плавное, (при необходимости укрепите

каркас). Убедитесь в отсутствии запирающего устройства двери или отключите его.

Проверьте правильность работы в случае установки на входные группы.

4.1 Монтаж привода FLUO-SW2 со скользящим рычагом 818XA-0040

Монтаж привода с открыванием во внутрь (рис ).

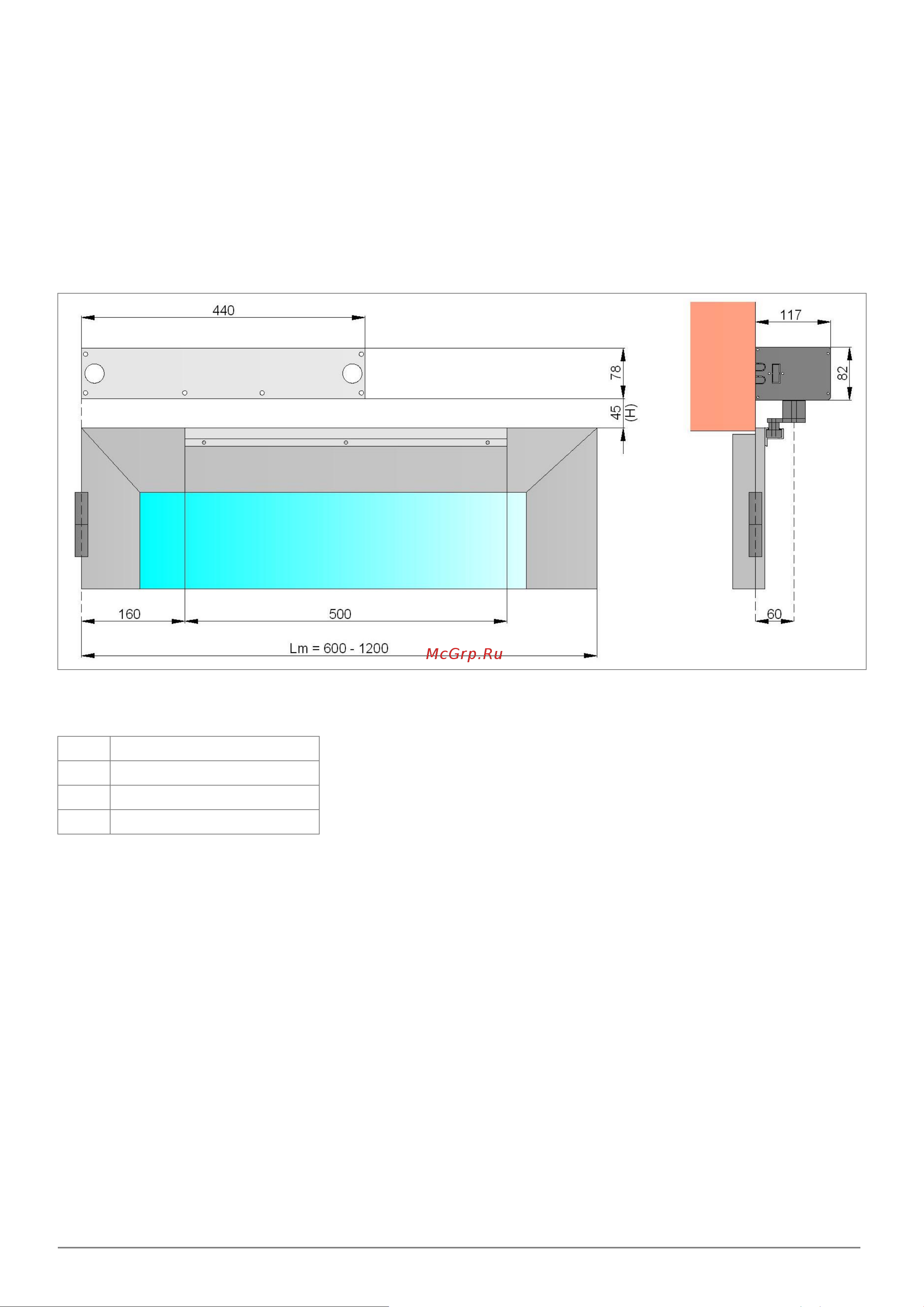

Снимие крышку и зафиксируйте привод на стене используя установочные размеры (показанные на рисунке),

выровняйте относительно оси петель двери. Закрепите скользящий рычаг на двери, как показано на рисунке.

Вставьте скользящий рычаг в направляющую и закрепите на приводе.

Примечание: при необходимости вы можете изменить расстояние H, между приводом и дверью, заменив проставку,

используя коды, указанные в таблице.

(H)

Привод FLUO-SW2

818XA-0040 + 818XA-0045

818XA-0040

818XA-0040 + 818XA-0047

Вручную проверьте плавность хода двери и отрегулируйте механический упор на рычаге.

Заключительные работы

Установите крышку привода и зафиксируйте ее с помощью прилагаемых винтов.
