12
14. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ
Диски изготовлены из высококачественной стали, что обеспечивает их долгий ресурс и высокое качество пиления.
Диски предназначены для пиления твердых и мягких пород древесины, ДСП, пластиков, ламината и алюминиевых
профилей.
Код
Внешний
диаметр (мм)
Внутренняя
посадка (мм)
Число
зубьев (Z)
Форма
зуба
Применение
7917 210 30 40 К
Черновое пиление древесины мягких и твердых
пород
7918 210 30 60 К
Черновое пиление древесины мягких и твердых
пород, древесины с пластиковым покрытием
7924 210 30 48 Т
Пиление алюминиевых профилей, пластика,
MDF, различных плит - в том числе с покрытием
Форма зуба
косой переменный К
трапециевидный Т
плоский П
кожуха (4).
12.1.4. Разведите вручную части нижнего защитного ко-
жуха (4).
12.1.5. Удерживая наружный фланец (59) ключом (54)
выкрутите по часовой стрелке болт шпинделя (60) тор-
цовым ключом (55).
12.1.6. Снимите наружный фланец (59), пильный диск
(3) и при необходимости внутренний фланец (57).
12.1.7. Осмотрите все снятые детали. Поврежденные
детали необходимо заменить.
12.1.8. Установите новый пильный диск(3) в порядке об-
ратном снятию
.
12.2. Замена угольных щеток
12.2.1. Заменяйте угольные щетки (61) , когда они из-
ношены до 4,8 мм их длины. Щетки необходимо менять
парами.
12.2.2. Замену щеток для безопасной и надежной рабо-
ты пилы должен проводить специалист.
12.2.3. Для замены щеток (61) выкрутите две крышки
(53) щеткодержателей с обеих сторон на корпусе элек-
тродвигателя (26), извлеките старые щетки (61) , на их
место поставьте новые и зафиксируйте их положение,
закрутив крышками (53).
12.2.4. Помните, что ремонт пилы должен проводиться
в условиях сервисных центров с использованием только
оригинальных запасных частей и расходных материалов.
13. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ ПИЛЫ
13.1. Прежде всего, убедитесь в том, что пила отключе-
на от сети электропитания.
13.2. Приведите пилу в нижнее положение согласно пун-
кту 9.2.
13.3. Смонтируйте транспортное крепление согласно
пункту 8.1.
13.4. Надежно зафиксируйте все подвижные органы и
узлы пилы.
13.5. Компактно уложите шнур питания, исключив его
падение и повреждение по время транспортировки.
Следите за тем, чтобы шнур питания не мешал во время
транспортировки;
13.6. Переносить пилу необходимо только за основа-
ние.

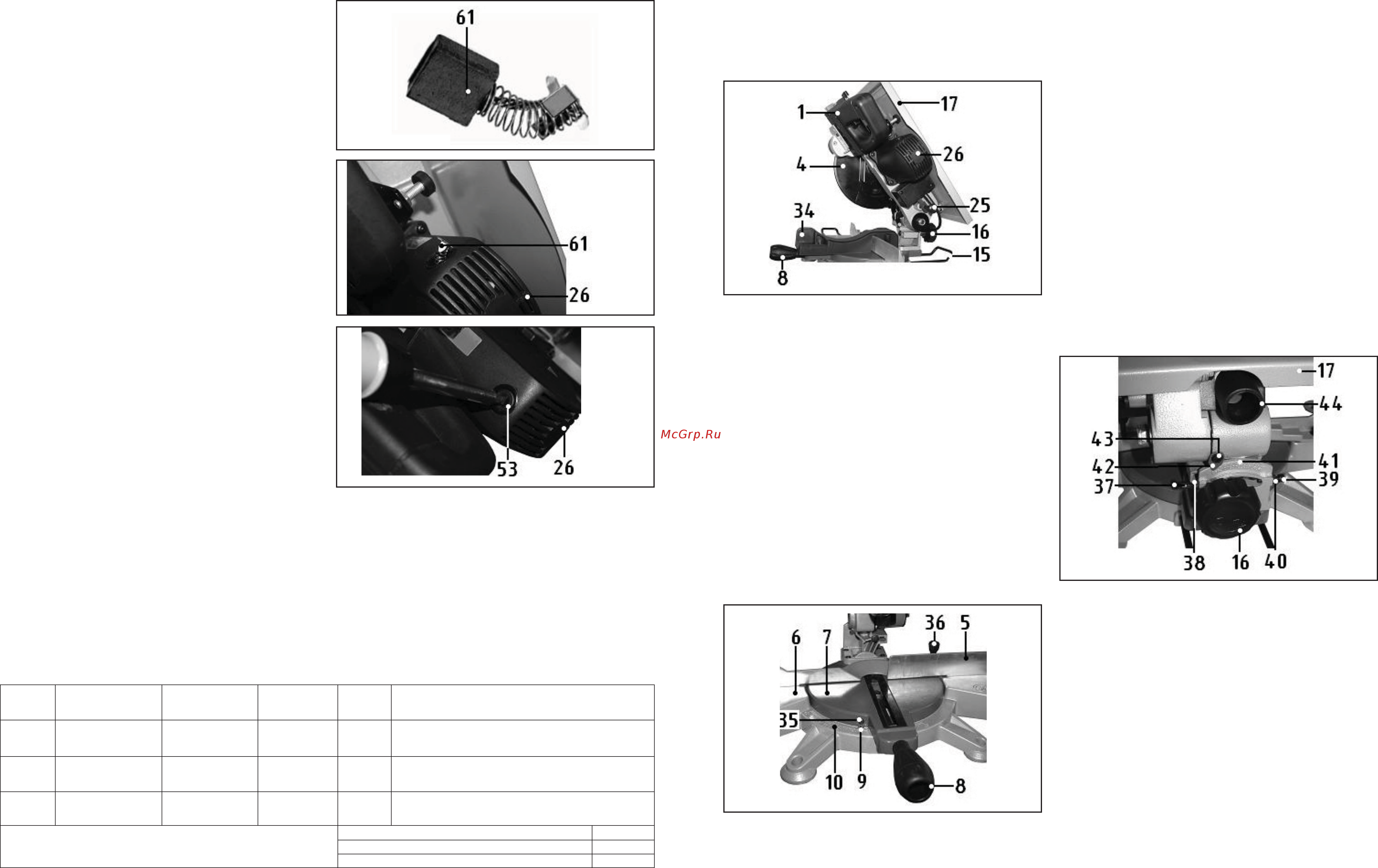

Рис. 17
Рис. 18
Рис. 19
ПРЕДУПРЕЖДЕНИЕ: При транспортировке пилы на
дальние расстояния разберите и упакуйте пилу так-
же, как она была упакована при покупке.
13.7. Храните пилу в сухом и чистом помещении при
нормальной температуре. Не допускайте нагрева пилы,
воздействия прямых солнечных лучей или повышенной
влажности (см. Раздел 1). Во время хранения все ком-
плектующие должны быть чистыми и сухими.
9
быть зафиксирована в нижнем положении.
9.2.6. Нажав и удерживая блокирующий толкатель (21)
опустите рукоятку (1) вниз.
9.2.7. Удерживая рукоятку (1) нажатой, вставьте стопор-
ную шпильку (25).
Рис. 7
9.3. Поворот стола торцово-усовочной пилы (Рис.8)
9.3.1. Для выполнения косого пиления, предусмотрены
фиксированные положения (0
0
, 15
0
, 22,5
0
, 300 и 45
0
) вле-
во и вправо поворотного стола (7).
9.3.2. Отпустите винт (36) фиксации поворотного стола
(7). Преодолевая упругое сопротивление, за ручку (8)
поверните поворотный стол (7) на необходимый угол.
Перемещение стола (7) с указателем (9) контролируйте
по шкале (10). Зафиксируйте выбранное положение сто-
ла (7) винтом (36)
9.3.3. При выполнении точных работ при установке угла
поворота стола (7) пользуйтесь угломерами, шаблонами
и т. п. После установки угла поворота стола (7) произве-
дите пробное пиление на обрезках заготовок.
9.3.4. При несоответствии показаний указателя (9) ис-
тинному значению поворота стола, отрегулируйте по-
ложение указателя (9). Для этого немного открутив винт
(35) переместите указатель (9) на истинное значение по
шкале (10) и удерживая указатель (9) в новом положе-
нии затяните винт (35).
Рис. 8
9.4. Установка угла наклона пильного диска (Рис.9)
9.4.1. Для выполнения наклонного пиления необходимо
произвести наклон пильного диска.
9.4.2. Повернув против часовой стрелки маховик вин-
та (16) наклоните пильный блок влево на необходимый
угол. Угол наклона пильного диска контролируйте по
шкале (41) и указателю (42). Зафиксируйте выбран-
ный угол наклона пильного диска повернув по часовой
стрелке маховик винта (16).
9.4.3. Отрегулируйте положение пильного диска 0
0
. Для
этого ослабьте контргайку (38) и установив при помощи
угольника перпендикулярность пильного диска к пово-
ротному столу зафиксируйте это положение упорным
винтом (37). Удерживая винт (37) зафиксируйте его в
выбранном положении контргайкой (38).
9.4.4. Отрегулируйте положение пильного диска 45
0
. Для
этого ослабьте контргайку (40) и установив при помощи
угольника угол 45
0
пильного диска к поворотному сто-
лу зафиксируйте это положение упорным винтом (39).
Удерживая винт (39) зафиксируйте его в выбранном по-
ложении контргайкой (40).
9.4.5. При несоответствии показаний указателя (42) ис-
тинному значению наклона пильного диска, отрегули-
руйте положение указателя (42). Для этого немного от-
крутив винт (43) переместите указатель (42) на истинное
значение по шкале (41) и удерживая указатель (42) в но-
вом положении затяните винт (43).
9.5. Подключение систем удаления опилок (Рис.9)
9.5.1. Для эффективного отвода опилок, применяйте
при работе с пилой пылесосы. Применение пылесоса
значительно увеличивает ресурс пилы и позволяет под-
держивать чистоту в рабочем помещении.
9.5.2. Подключите шланг пылесоса к патрубку (44).
Рис. 9
9.6. Регулировка глубины пропила (Рис.10)
9.6.1. Для выполнения сквозных распилов и несквозных
пропилов необходимо правильно отрегулировать глуби-
ну пропила.
9.6.2. При выполнении сквозных распилов, глубина пиле-
ния должна быть отрегулирована таким образом, чтобы
пильный диск (3) был выше распиливаемой заготовки не
более чем на высоту твердосплавной напайки зуба. Для
выполнения несквозных пропилов необходимо точно от-
регулировать глубину пропила.
9.6.3. Вращая маховик (19) против часовой стрелки,
ослабьте фиксацию рабочего стола пилы (17).
9.6.4. Измените положение рабочего стола пилы (17)
переместив его вверх или вниз рукой. Используйте ме-
рительный инструмент для контроля глубины пропила,
установив его рядом с пильным диском (3).
9.6.5. Удерживая рабочий стол пилы (17), зафиксируйте
его в этом положении, вращая маховик (19) по часовой
стрелке.
9.6.6. Проконтролируйте еще раз правильность уста-
новки глубины пропила. При необходимости повторите
регулировку.
9.7. Расклиниватель и его правильная установка
(Рис.10)
9.7.1. Расклиниватель (45) входит в пропил в заготовке и
