Справа, сзади или снизу

(1)

Расположите дренажный трубопровод под трубопроводом с хладагентом.

(2)

Оберните изоляционной лентой вместе дренажный трубопровод и

трубопровод с хладагентом.

(3)

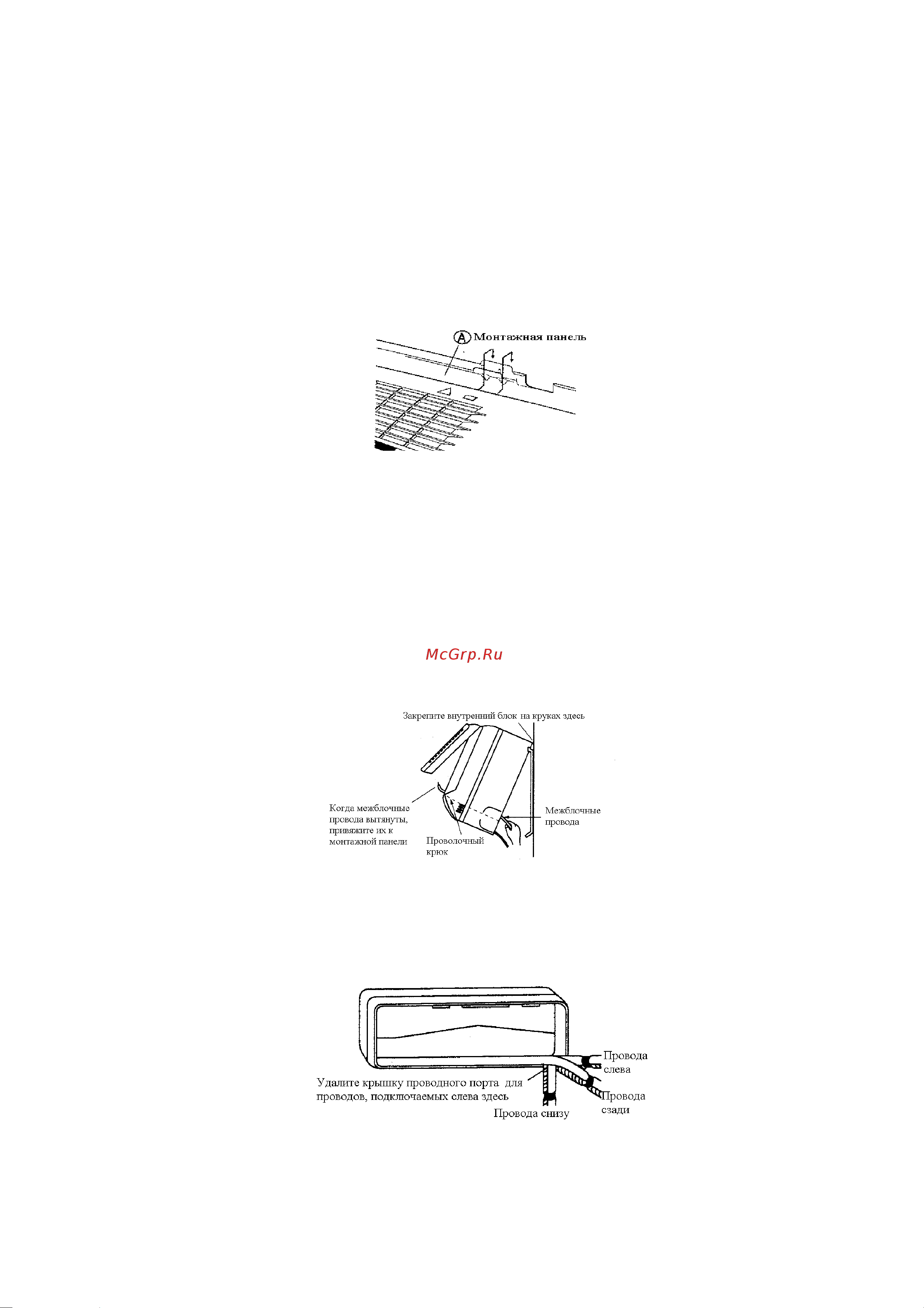

Протянув дренажный трубопровод и трубопровод с хладагентом через

отверстие в стене, навесьте внутренний блок на крюки монтажной панели,

используя отметку

∆

на верхней поверхности блока.

(4) Откройте переднюю панель, затем откройте сервисную крышку.

(5) Протяните межблочные провода от наружного блока через отверстие в стене

и затем через заднюю стенку внутреннего блока. Вытащите их через

переднюю панель. Согните провода вверх для облегчения их подключения.

(6)

Взявшись за блок двумя руками, прижмите его нижнюю часть к монтажной

панели так, чтобы имеющиеся на блоке выступы надежно вошли в гнезда

панели.

Слева, сзади или снизу.

(1)

Расположите дренажный трубопровод под трубопроводом с хладагентом.

Оберните изоляционной лентой вместе дренажный трубопровод и трубопровод

с хладагентом.
