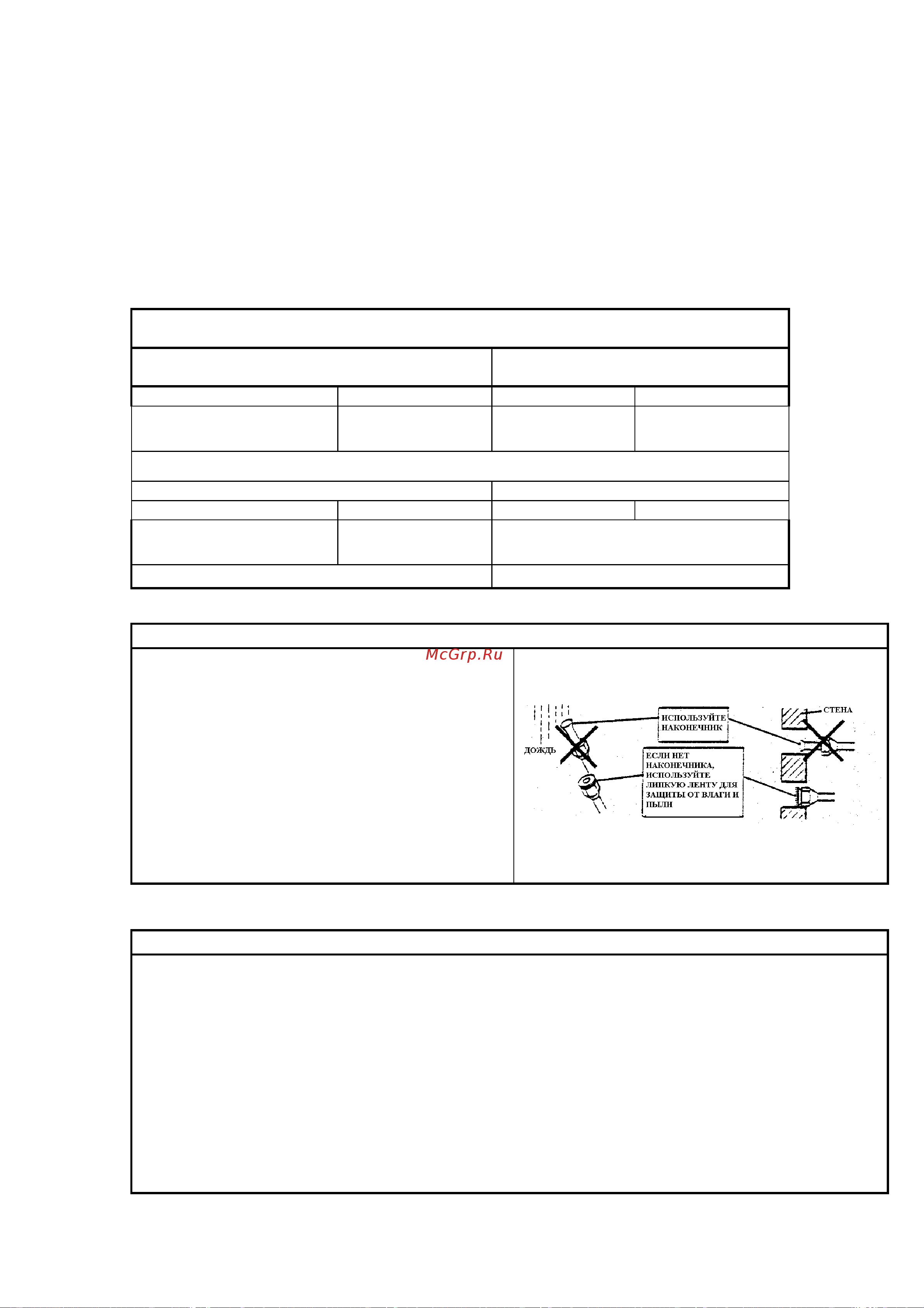

15
3.
ТРУБОПРОВОД ХЛАДАГЕНТА
1.Выровните центры расширений и затяните расширяющиеся гайки на 3 или 4
оборота вручную. Затем затяните их с помощью гаечного ключа.
2.Для предотвращения утечки газа смажьте машинным маслом внутренние и
внешние поверхности расширений.
Затягивание расширяющейся гайки
Трубопровод газа Трубопровод жидкости
1/2 5/8 1/4 3/8
49.5-60.3H
.
m
(505-615кгс
.
см)
61.8-75.4 H
.
m
(630-770 кгс
.
см)
14.2-17.2 H
.
m
(144-175 кгс
.
см)
32.7-39.9 H
.
m (333-
407 кгс
.
см)
Затягивание вентиля
Трубопровод газа Трубопровод жидкости
1/2 5/8 1/4 3/8
26.5-32.3 H
.
m
(270-330 кгс
.
см)
48.1-59.7 H
.
m
(490-610 кгс
.
см)
21.6-27.4 H
.
m
(220-280 кгс
.
см)
Затягивание рабочего вентиля
10.8-14.7 H
.
m (110-150 кгс
.
см)
Меры предосторожности
•
Защитите открытые концы трубопровода
от попадания пыли или жидкости.
•
Избегайте крутых изгибов трубопровода.
Для изгибов используйте специальные
изогнутые у частки трубопроводов.
(Радиус изгиба должен быть не меньше
30 – 40 мм.)
Выбор медных трубок и теплоизоляционного материала
При использовании медных трубок соблюдайте следующее:
•
Изоляционный материал: вспененный полиэтилен.
Норма передачи тепла: 0.041 – 0.052 kW/mK (0.035 – 0.045 ккал/мчас
°
C)
Температура поверхности газовой трубы хладагента может повышаться до 110
°
C.
Выбирайте изоляционный материал такой, чтобы он смог выдержать эту температу ру.
•
Размеры изоляции трубопроводов газа и жидкости и дренажной трубки должны
соответствовать следующим данным:
