значения. В данный момент одновременно закрывается выпускное охлаждающее оборудование и

подвод холодной воды, которая поступает в систему.

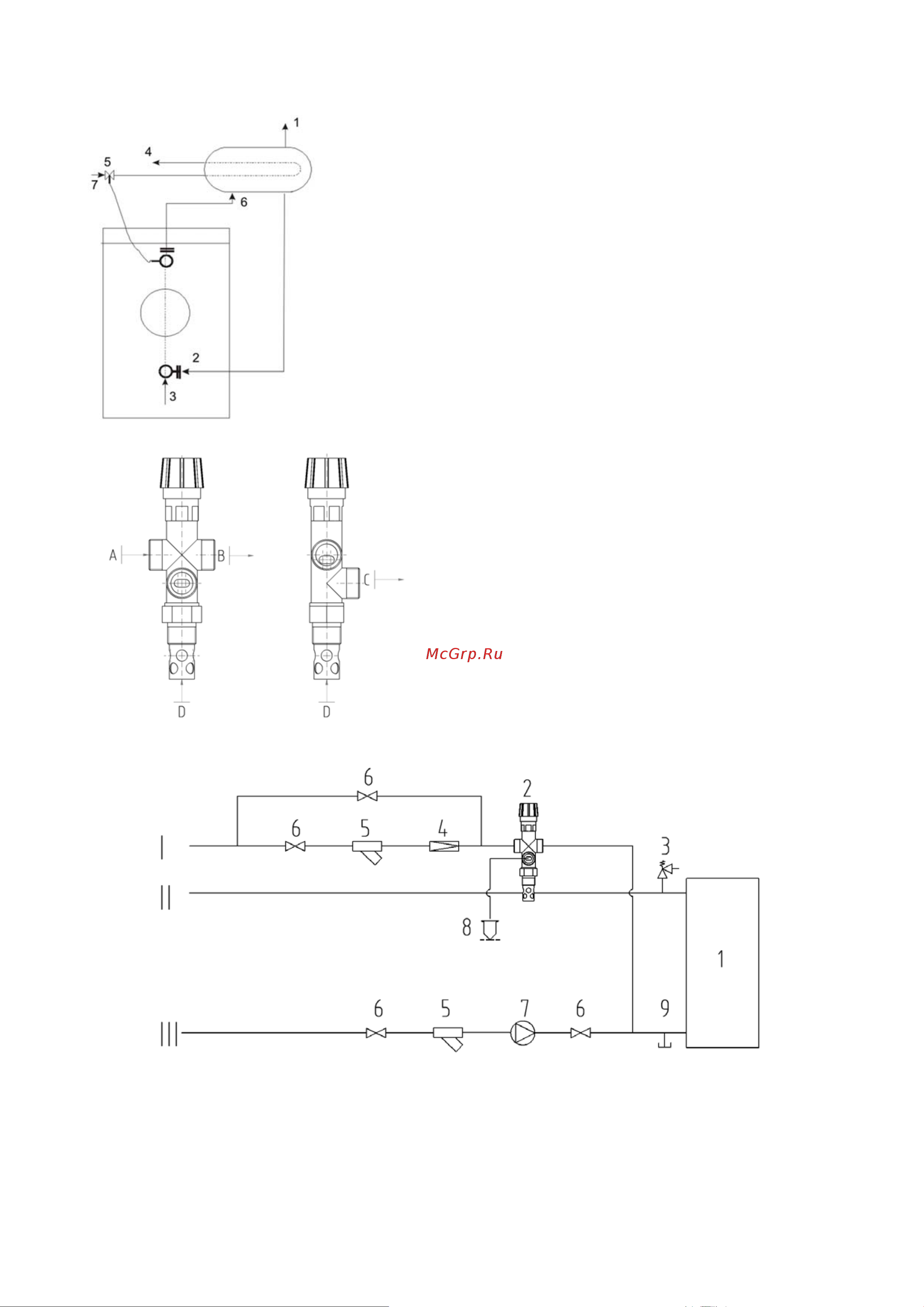

Рис. № 6 Гидравлическая схема присоединения охлаждающего контура

Рис. № 7 Двуxxодовой защитный клапан DVB 1 – 02

1 – Kотeл

2 – Двуxxодовой защитный.клапан DBV 1 – 02

3 – Предоxранительный клапан

4 – Редукционный вентиль

5 – Фильтр

6 – Шаровой кран

7 – Насос

8 – Удаление избыточного тепла

9 – Выпускной вентиль

I – Вxод xолодной воды

II – Выxод отопительной воды

III – Вxод возвратной воды

Рис. № 8 Рекомендуемая сxема включения двуxxодового защитного клапана DBV 1 - 02

1 – Выход отопит.воды в систему 2”

2 – Вход возврат. воды из охладительного контура 1 1/2

“

3 – Вход возврат. воды в котел из системы 2”

4 – Выход охлаждающей воды

5 – Teрмостатический вентиль TS 130 (STS 20)

–

Выхо

отопит. во

ы из котла 2 “

A – вxод xолодной воды

B – выxод в котел

C – выxод в слив

D – вxод из котла
