РАБОТА КОТЛА НА ЗИМНЕМ/ЛЕТНЕМ режиме
Как работать на зимнем (отопительном) режиме.
1) открыть газовый клапан
2) подключить источник питания и нажать кнопку “ ” ,чтобы включить котел
3) Газовый котел покажет текущее рабочее состояние котла, а затем нажмите кнопку
“ ”, чтобы дисплей котла показал , затем котел переходит на зимний режим.
4) Чтобы переключить ручку температуры нагрева в любом направлении, установите
необходимую температуру нагрева. Например, 60 градусов:
5) После настройки котел автоматически сохранит эту температуру, и дисплей
вернется к текущей температуре нагрева выходящей воды, когда котел будет
находится в зимнем режиме. В настоящее время температура выхода отопительной
воды и котел находятся в зимнем режиме.
∆температура выходящей воды может быть просто отрегулирована в рамках 30-80
градусами, и если вы выберете режим нагрева пола (30-50 градусов), пожалуйста,
убедитесь, что это будет отрегулировано специальным техническим персоналом.
Как работать на летнем (санитарном) режиме.
1) Для регулировки санитарной температуры горячей воды при режиме зимнего
отопления происходит путем переключения ручки для санитарного режима с обеих
сторон с диапазоном между 30-60 градусами.
2) После настройки котел автоматически сохранит эту температуру, и дисплей
вернется к текущей температуре нагрева выходящей воды, и котел будет находиться
в зимнем режиме нагрева.
3) После настройки котел автоматически сохранит эту температуру, и дисплей
вернется к текущей температуре нагрева выходящей воды, и котел будет находиться
в зимнем режиме нагрева.
4) Откройте кран горячей воды, котел автоматически переключится с режима
отопления к санитарному режиму горячей воды. После того как вы закроете кран,
котел автоматически вернется назад к режиму отопления.
Как работать на летнем режиме (только санитарная функция).
1) Откройте газовый клапан
2) Подключите источник питания и нажмите кнопку“ ” чтобы включить котел
3) Газовый котел покажет текущее рабочее состояние котла, затем нажмите кнопку
“ ” чтобы дисплей отобразил , затем котел перейдет в зимний режим.
4) Переключите ручку для санитарной температуры в любом направлении, чтобы
установить необходимый нагрев, например, 37 градусов
5) После настройки котел автоматически сохранит эту температуру, а дисплей
вернется к текущей температуре нагрева выходящей воды, и котел будет готов к
работе в летнем режиме.
6) Откройте санитарный кран горячей воды, и котел начнет работать в санитарном
режиме, после закрытия крана горячей воды - котел выключится и перейдет в
состояние готовности.
Возможные неисправности и способы их устранения
Во время работы котла возможно его аварийное отключение. Каждой ошибке со-
ответствует код на дисплее.
Не пытайтесь сами починить котел.
ВНИМАНИЕ: При обнаружении неисправностей или нарушений
нормальной работы изделия, не устраняйте их самостоятельно, а
вызовите представителя СЦ. В противном случае, Вы теряете право
на гарантию.
E1
E2
E3
E4
E6
E7
E8
Недостаточное давление в
системе отопления
1. Нет газа
2. Газовый клапан неисправен
3. Датчик ионизации не видит
пламени
4. Плата управления
отключена или неисправна
Сработал датчик перегрева
теплоносителя
Сработал датчик перегрева
воды ГВС
1. Нет тяги в дымоходе (засор)
2. Трубка Вентури неисправна
или засорена
3. В силиконовых трубках
скопился конденсат
4. Датчик тяги (прессостат
воздушный) неисправен
5. Турбина не работает
1. Перегрев теплообменника
2. Неисправность датчика
перегрева
На дисплей не поступает
сигнал от платы управления
E1
E2
E3
E4
E6
E7
E8
Недостаточное давление в
системе отопления
1. Нет газа
2. Газовый клапан неисправен
3. Датчик ионизации не видит
пламени
4. Плата управления
отключена или неисправна
Сработал датчик перегрева
теплоносителя
Сработал датчик перегрева
воды ГВС
1. Нет тяги в дымоходе (засор)
2. Трубка Вентури неисправна
или засорена
3. В силиконовых трубках
скопился конденсат
4. Датчик тяги (прессостат
воздушный) неисправен
5. Турбина не работает
1. Перегрев теплообменника
2. Неисправность датчика
перегрева
На дисплей не поступает
сигнал от платы управления

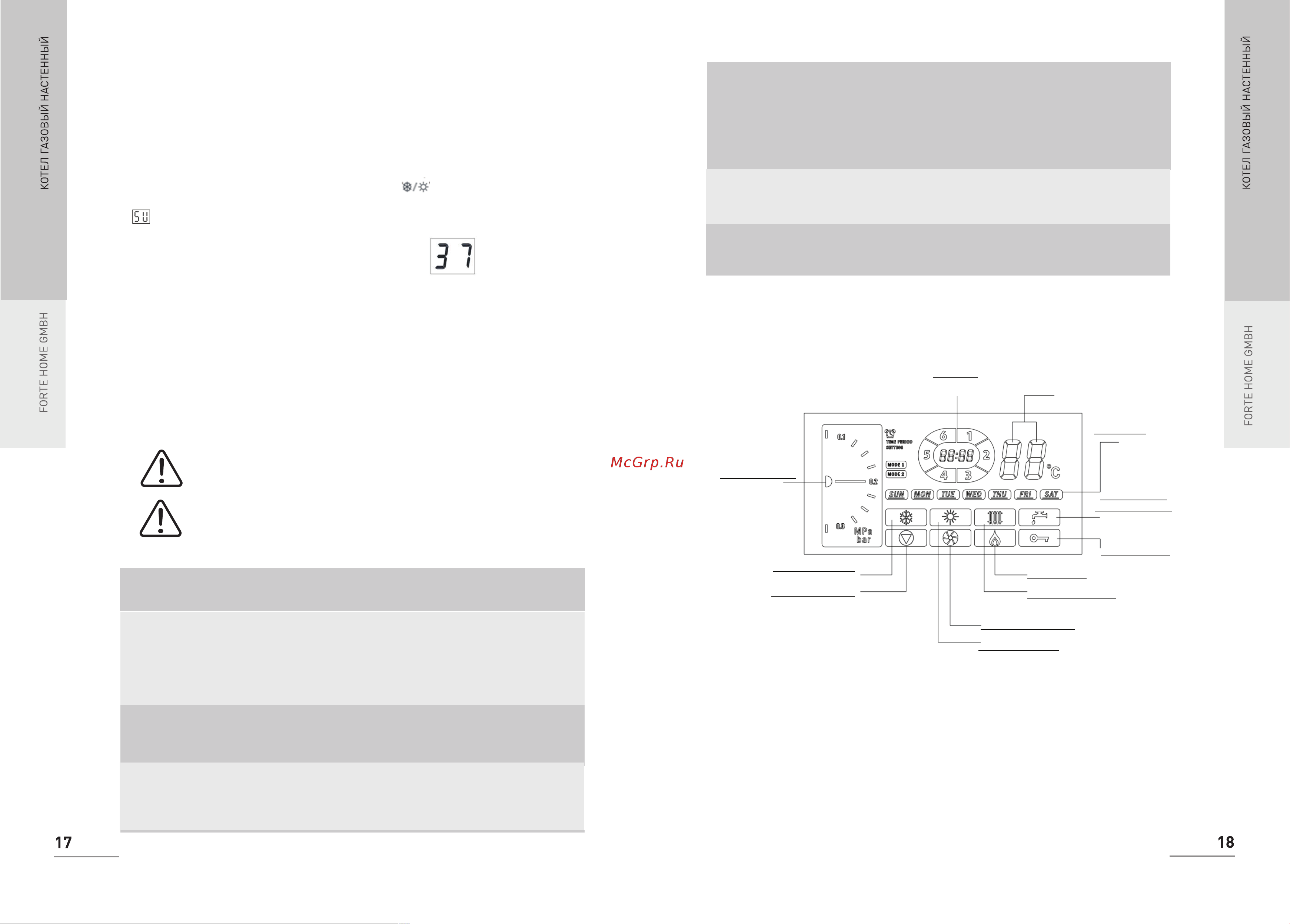

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ МОДЕЛЕЙ RЕ
Инструкции по использованию панели управления
Режим таймера
Период времени для работы
водонагревателя
Индикатор температуры
Температура в режиме отопления
или подачи горячей воды и коды
неисправности
Индикатор цикла
Время цикла
Манометр давления воды
Давление воды в системе
Индикатор санитарно -
гигиенического состояния
Режим подачи горячей воды
настенного водонагревателя
Индикатор блокировки
Блокировка водонагревателя
Индикатор пламени
Режим горения настенного водонагревателя
Индикатор режима отопления
Режим отопления настенного водонагревателя
Индикатор работы вентилятора
Работающий вентилятор водонагревателя
Индикатор летнего режима
Летний режим настенного водонагревателя
Индикатор зимнего режима
Зимний режим настенного водонагревателя
Работает насос
Производится циркуляция воды в контуре котла и СО
