Изготовитель и сервисный центр (далее СЦ) не несут ответственность
за неисправности в результате неправильного манипулирования с
краном заполнения и несоблюдения приведенных выше условий. На
такие неисправности не распространяется общая гарантия котла.
При использовании незамерзающих жидкостей в качестве
теплоносителя, гарантия завода-изготовителя не распространяется
на узлы, которые вышли из строя из-за недостаточного качества
данных жидкостей.
Подключение к сети газоснабжения
Установка котла должна проводиться квалифицированным персоналом
специализированных организаций, имеющим соответствующую профессиональную
подготовку и технические знания в области бытового газоиспользующего
оборудования. Неправильное подключение может нанести ущерб людям, животным
или материальным ценностям, за что изготовитель не может быть признан
ответственным. Необходимо провести проверку основных параметров подключения
системы:
• Убедиться в чистоте газопроводных труб - в отсутствии частиц шлама и ржавчины,
которые могли бы подвергнуть риску нормальную работу котла;
• Проверить соответствие монтажа подводящей линии газопровода федеральным и
местным нормам;
• Тщательно протестировать герметичность газового оборудования и
подсоединений;
• Подводящая линия газопровода должна иметь сечение, превышающее или равное
диаметру подсоединения присоединительного патрубка котла;
• Проверить соответствие подаваемого газа тому типу, для которого котел был
отрегулирован, - иначе специалист должен произвести перенастройку для
работы на другом виде газа;
• Удостовериться, что установлен отсекающий газовый кран на подводящей
линии газопровода;
• Осуществить контроль отсутствия воздуха в системе газопроводов. В случае
необходимости произвести развоздушивание.
Подключение к электросети
Подключите котел к сети 220 В/50 Гц.
Обязательно установите кольцевую прокладку подходящих размеров и
материала в месте подсоединения газопровода к
присоединительному патрубку котла. Для этого нельзя использовать
лен, тефлон и подобные материалы. Конструкция патрубка
предусматривает только торцевое уплотнение плоской прокладкой
под накидную гайку.
При работе на сжиженном газе абсолютно необходимым является
установка редуктора давления.
Электрическая безопасность котла достигается только тогда, когда он
правильно заземлен, согласно действующим нормам безопасности.
Обязательно установите двухполюсный внешний выключатель.
Персонал, который имеет профессиональную подготовку, должен удостовериться, что
электрическая установка отвечает максимальной мощности потребления котла,
которая отмечена в паспорте, и сечение кабеля соответствует требуемым
характеристикам.
Дополнительные средства защиты
Для эффективной работы котла необходимо установить следующие устройства
(в комплект поставки не входят):
• фильтр очистки воды системы отопления;
• фильтр очистки воды системы водоснабжения;
• фильтр очистки газа;
• стабилизатор напряжения (рекомендуемый - мощность не менее 500 Вт, защита от
перегрузки по мощности потребления 300/600 Вт; стабилизация входного
напряжения 220 В ± 10%);
• реле напряжения (время срабатывания - не более 100 мс).
Все установленные устройства должны быть исправными и нормально функци-
онировать.
Обеспечение всеми вышеперечисленными устройствами при установке котла
возлагается на потребителя.
В случае выхода из строя котла по причине отсутствия перечисленных устройств,
ремонт будет считаться не гарантийным и оплачивается потребителем.
Подключение комнатного термостата происходит через плату управления. Для его
установки необходимо обратиться в авторизованный сервисный центр.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ МОДЕЛЕЙ ВЕ
Подготовка к эксплуатации
ВНИМАНИЕ: Введение котла в эксплуатацию должно осуществляться
исключительно квалифицированными специалистами. Они должны
предоставить пользователю всю необходимую информацию для
правильной эксплуатации оборудования.

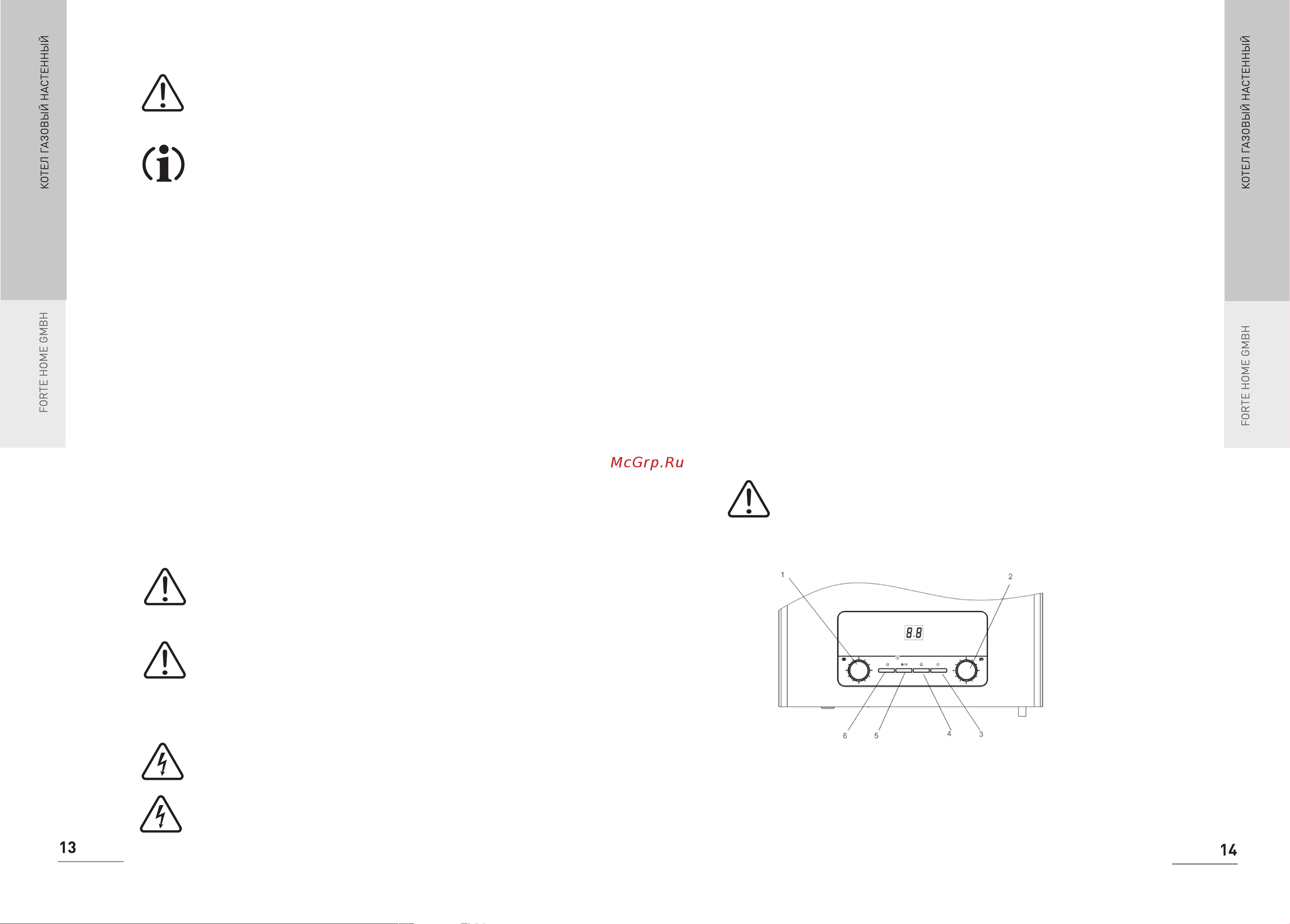

Панель управления
1. Ручка для регулировки температуры (фунция нагрева): для увеличения или
уменьшения температуры нагрева
2. Ручка для регулировки температуры воды (санитарная функция): для повышения
или понижения санитарной температуры воды
3. Кнопка включения/выключения для включения/выключени котла
4. Кнопка для перезапуска котла после восстанволения неисправности
5. Зимний/летний режим: войдите в функция нагрева или санитарную функцию
6. Кнопка режима комфорта. Данная служит для установки температуры, которая
соответствует требованиям пользователя
