ОПИСАНИЕ ГИДРОАККУМУЛЯТОРА

В исходном состоянии в гидроаккумулятор со стороны воздушного клапана

закачан воздух до давления 1,5 атм. В рабочем со стоянии со стороны штуцера

фланца в мембрану гидроаккумулятора под давлением поступает вода, сжимая

воздух, который в свою очередь выталкивает воду из мембраны при выключенном

насосе и открытом водоразборном кране.

Если не стоит специальная задача накапливания воды под давлением, то

минимально необходимый объем гидроаккумулятора выбирается из условия

ограничения количества включений насоса - поэтому это условие является

определяющим. Установлено, что чем больше масса вращающихся частей насоса,

тем более отрицательно влияет режим «пуск-остановка».

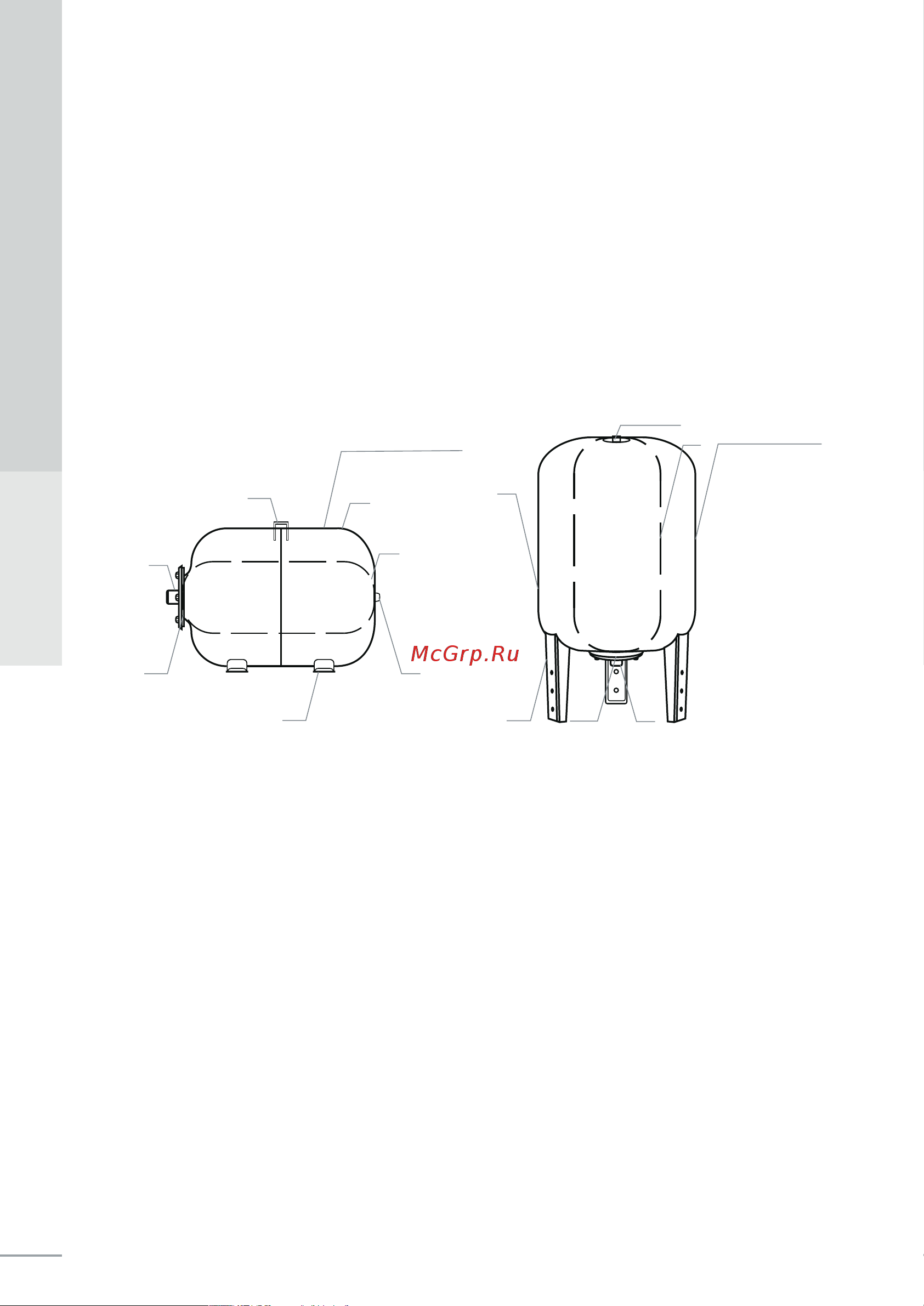

Горизонтальная

компоновка

Вертикальная

компоновка

4 или 5

2а

ГИДРОАККУМУЛЯТОР ДЛЯ СИСТЕМ ВОДОСНАБЖЕНИЯFORTE HOME GMBH

1 - стальной оцинкованный (для моделей GH-24NS и GH-50NS из нержавеющей стали)

фланец, с резьбовым штуцером размером 1";

2 - стальной сварной, окрашенный порошковой краской с последующим оплавлением,

корпус (для моделей GH-24NS и GH-50NS корпус из нержавеющей стали),

имеющий контрфланец (2а);

3 - сменная мембрана, изготовленная из EPDM бутилкаучука;

4 - воздушный клапан с колпачком из пластмассы;

5 - держатель мембраны (резьбовой штуцер с наружным размером ¾" и с внутренним ½");

6 - площадка для крепления поверхностного насоса;

7 - ножки гидроаккумулятора.

В системах водоснабжения используются поверхностные и погружные насосы.

Поверхностные насосы по своей конструкции допускают большее количество

включений в минуту, чем погружные, поэтому они нуждаются в меньших по объему

гидроаккумуляторах. Гидроаккумуляторы горизонтальной (Г) компоновки

рекомендованы для поверхностных насосов, поэтому имеют площадку для их

крепления. При этом гидроаккумуляторы емкостью 24 литра предпочтительны для

насосов мощностью до 1 кВт, гидроаккумуляторы емкостью 50 литров – для

насосов мощностью свыше 1 кВт.
