необходимо произвести следующие
действия (рисунок 11):
• Выкрутить технологические винты в
количестве 4 шт.
• Закрепить кронштейны к завесе, на 2 болта
каждый;
• Вкрутить шпильки М6 в отверстия на
потолке, в соответствии с необходимыми
размерами;
• Накрутить гайки на свободные концы
шпилек;
• Навесить изделие на шпильки и затянуть
нижние гайки.
7.3 Подключение завесы к
электрической сети.
7.3.1 Подключение к электрической сети
осуществляется через автоматический
выключатель, а также через устройство
защитного отключения (УЗО приобретается
отдельно) в соответствии с «Правилами
эксплуатации электроустановок».
Номинальный ток автоматического
выключателя и сечение подводимых медных
проводов следует выбирать в соответствии с
таблицей 2. При подключении одной завесы
к сети, необходимый ток срабатывания УЗО
- 100mА.
7.3.2 Для подключения к сети необходимо
снять крышку с монтажного люка (рисунок
2), завести кабели и подключить к клеммной
колодке согласно электрической схеме
завесы.
7.3.3 ЗАПРЕЩАЕТСЯ! Эксплуатация
завесы без заземления.
Модель завесы
Питающее
напряжение, В
Номинальный ток
автоматического
выключателя, А
Кабель
питания,
мм
2
Рекомендуемый
диаметр
подводимого
кабеля, мм
KVC-D10W20-11
230
2,0
3х1,0 8-10KVC-D15W33-11 2,0
KVC-D20W50-11 3,0
Таблица 2. Номинальные токи автоматических выключателей и сечение медных проводов питающих
кабелей
7.4 Установка и подключение
контроллера KRC-32 к воздушно-тепловой
завесе.
7.4.1 Для подключения контроллера
необходимо:
• Обесточить завесу;
• Разобрать контроллер;
• Установить перемычку в определенное
положение (смотреть рисунок 3);
• Провести провода в специальные отверстия
в задней стенке корпуса;
• Присоединить провода к клеммам
контроллера и завесы.
7.4.2 Контроллеры подключать
посредством медного кабеля с сечением
жил не менее 0,75 мм
2
.
7.4.3 Контроллер должен располагаться
вне зоны воздушного потока завесы, иначе
работа терморегулятора будет зависеть от

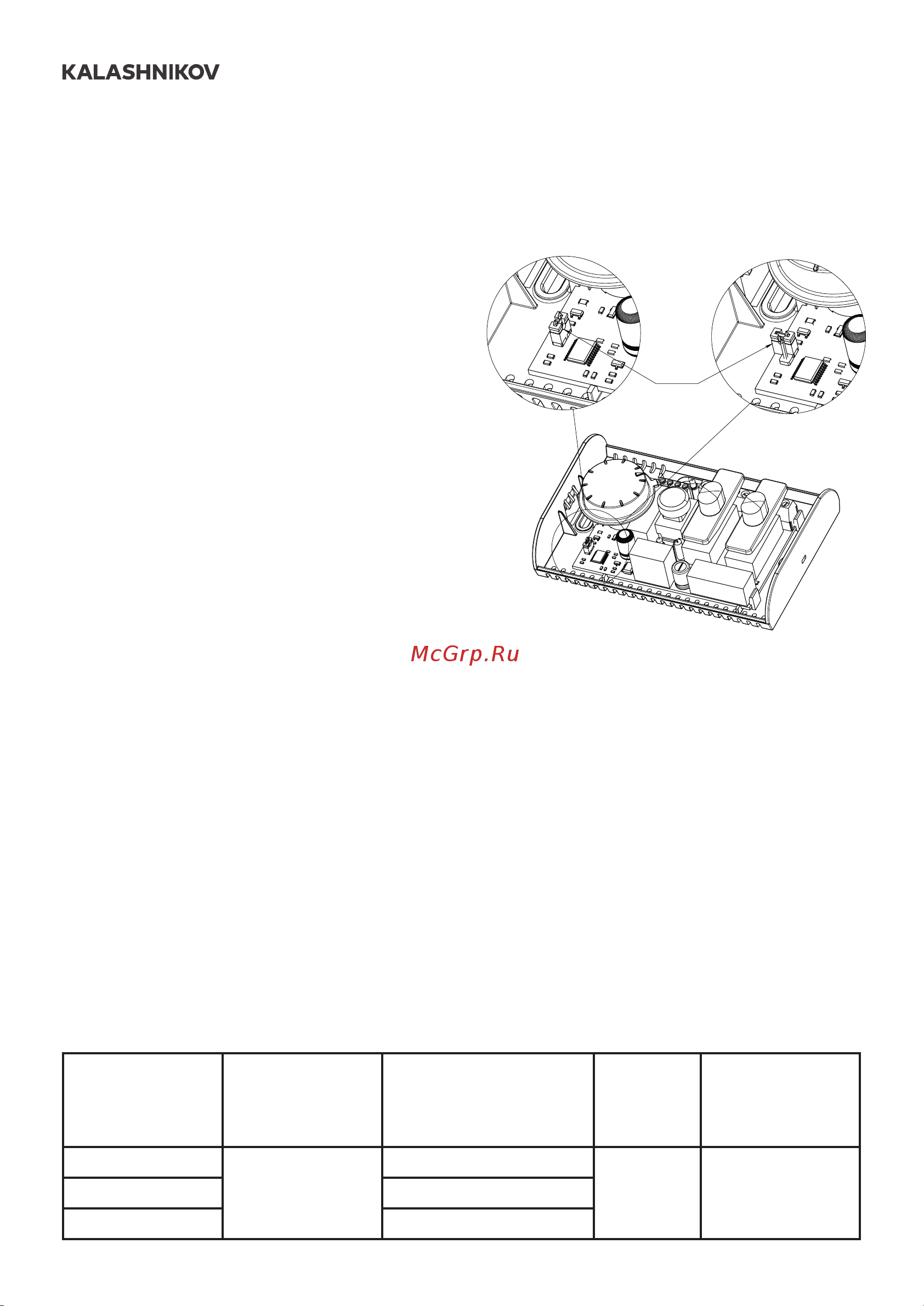

Положение перемычки
Для завес с электрическим
источником тепла.
Перемычка отсоединена.
Для завес с водяным источником
тепла
и без источника тепла.
Перемычка присоединена.
Перемычка
Рисунок 3.
Положение перемычки контроллера KRC - 32
