Модель KVF-E15-31, KVF-E22-31

Установка опоры и колес

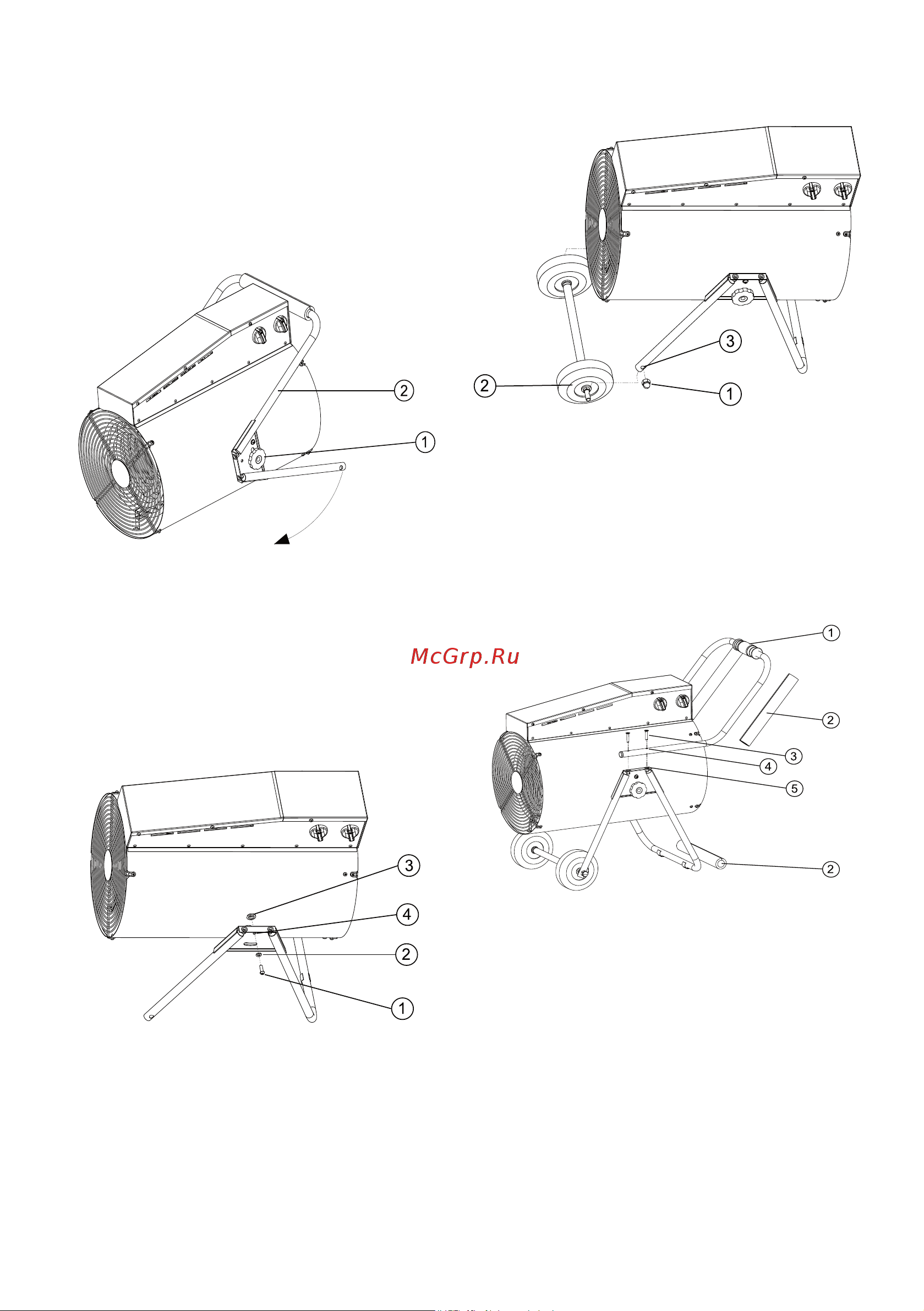

Тепловая пушка находится в транспортировочном

положении (Рис.5) Для приведения тепловой пуш-

ки в рабочее положение необходимо ослабить Ба

рашковый винт (2шт.) (поз.1) и повернуть опору

(поз. 2) на 90 градусов, как указанно на Рис. 5.

Рис. 5

1 - Опора;

2 - Барашковый винт.

Установить тепловую пушку на заднюю решетку,

как показано на Рис.6.

Совместить отверстие в опоре (4) с верхней резь-

бовой гайкой (3) на корпусе прибора и закрутить

винт М6х20 (1) с шайбой (2) с обеих сторон тепло-

венти лятора (Рис.6).

Рис.6

1 - Винт М6х20;

2 - Шайба М6;

З - Резьбовая гайка;

4 - Отверстие в опоре.

Открутить самоконтрящиеся гайки М10 (1) с ко-

лесной оси (2). Вставить ось с колесами в сборе

(2) в отверстия опоры(З) и закрутить до упора са-

моконтря щиеся гайки М1О(1) с двух сторон оси

(Рис.7).

Рис. 7

1 - Гайка самоконтрящаяся М10 ;

2 - Ось с колесами в сборе;

3 - Отверстие в опоре.

После монтажа колесной оси установить тепловую

пушку на опору (Рис. 7). Отверстия (4) на ручке (1)

совместить с резьбовыми гайками (5) на колесной

опоре и закрутить винты (3) .Снять транспортиро-

вочные изоляторы (2). Прибор готов к использова-

нию. (Рис. 8)

Рис. 8

1 - Опора;

2 - Изолятор;

3 - Винт М6х30;

4 - Отверстия в ручке;

5 - Резьбовые гайки.
