РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
Cod. 10002278-TC

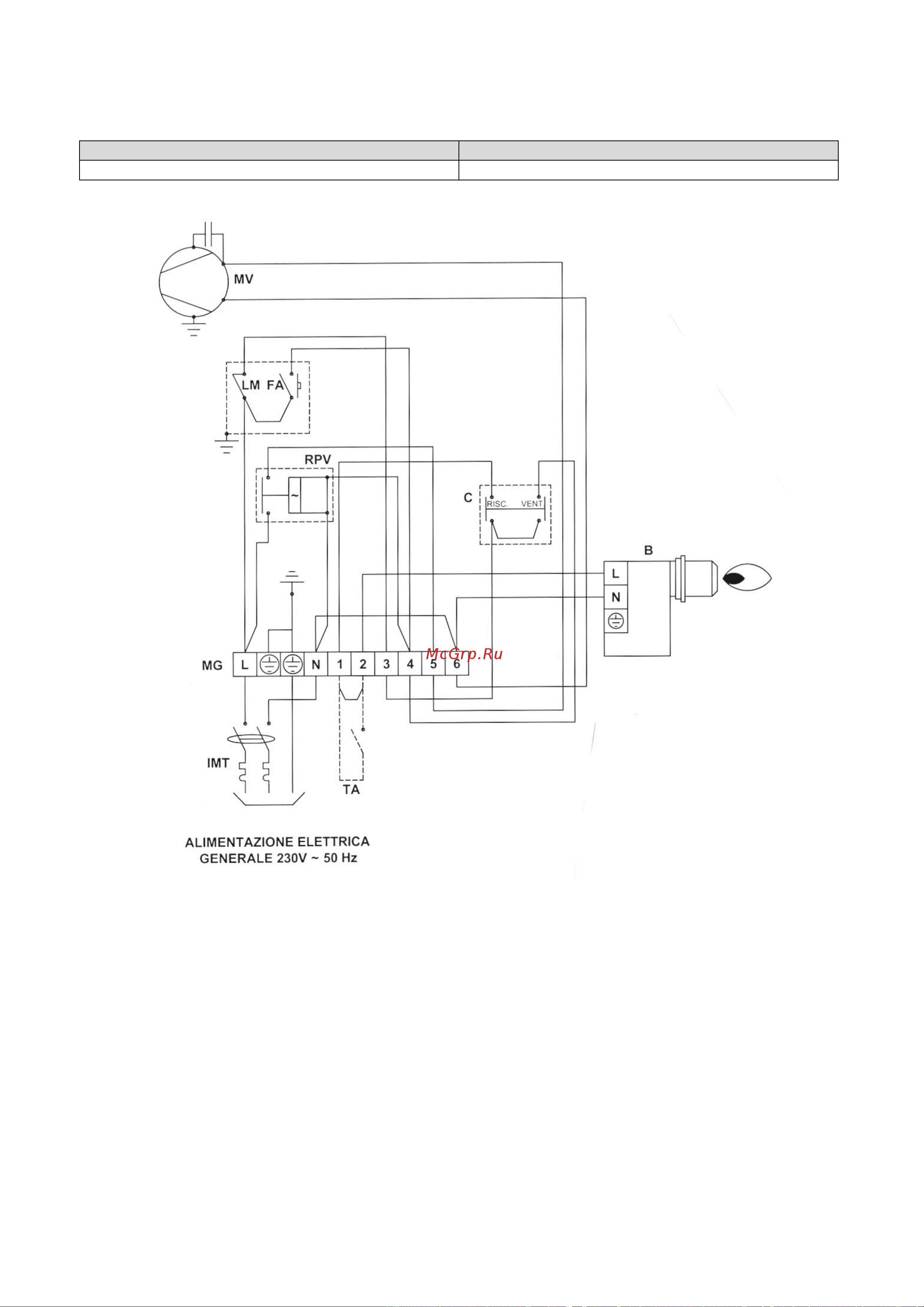

Электросхема.
ТИП
ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ
4
Однофазное 230 50 Hz
ПЕРЕЧЕНЬ КОМПОНЕНТОВ:
MV Клеммная коробка вентилятора
FA Термостат FAN
LM Аварийный термостат с автоматическим перезапуском
B Горелка
MG Клеммная коробка
C Коммутатор отопление – вентиляция
RPV Реле
IMT* Дифференциальный однополярный термомагнитный выключатель
TA* Термостат наружного воздуха
* Не включен в комплект поставки, монтаж осуществляется установщиком
Копия электрической схемы помещена в щите управления.
