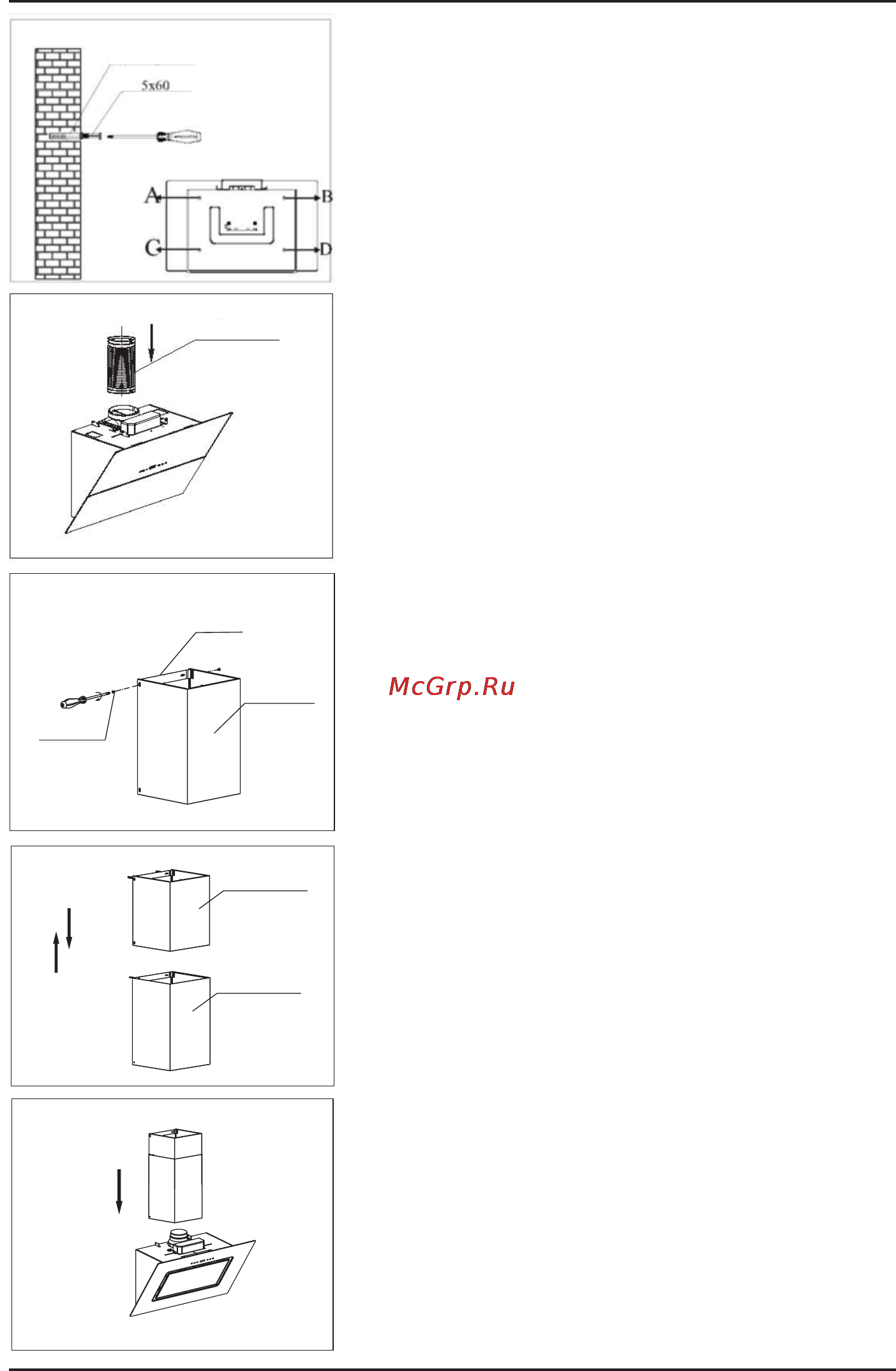

Шаг 2:

Наметьте на стене 4 точки (A, B, C, D) и просверлите отверстия

диаметром 8 мм и глубиной 75~85 мм. Вставьте в отверстия 4

дюбеля. Затяните 4 самореза 5х60 мм, в дюбели, оставив рас-

стояние между стеной и головкой самореза в 5 мм.

Шаг 3:

Извлеките вытяжку из коробки и аккуратно поставьте на го-

ризонтальный рабочий стол. Установите выходную трубу 120

мм к выходному патрубку и убедитесь, что она плотно присо-

единена.

Шаг 4:

Прикрепите фиксирующую скобу к внутреннему телескопи-

ческому коробу винтами М4.

Шаг 5:

Вставьте внутреннюю часть телескопического короба во внеш-

нюю.

Шаг 6:

Соедините отверстия внешней части короба с корпусом вытяж-

ки, закрепите внешнюю часть короба на корпусе, с помощью 8

винтов М4 х 10. Направление показано на рисунке.

Дюбель

Саморез

Скоба

Кожух

внутреннего

канала

Винт М4

Вытяжная труба

Внутренняя

часть теле-

скопического

короба

Внешняя

часть теле-

скопического

короба
