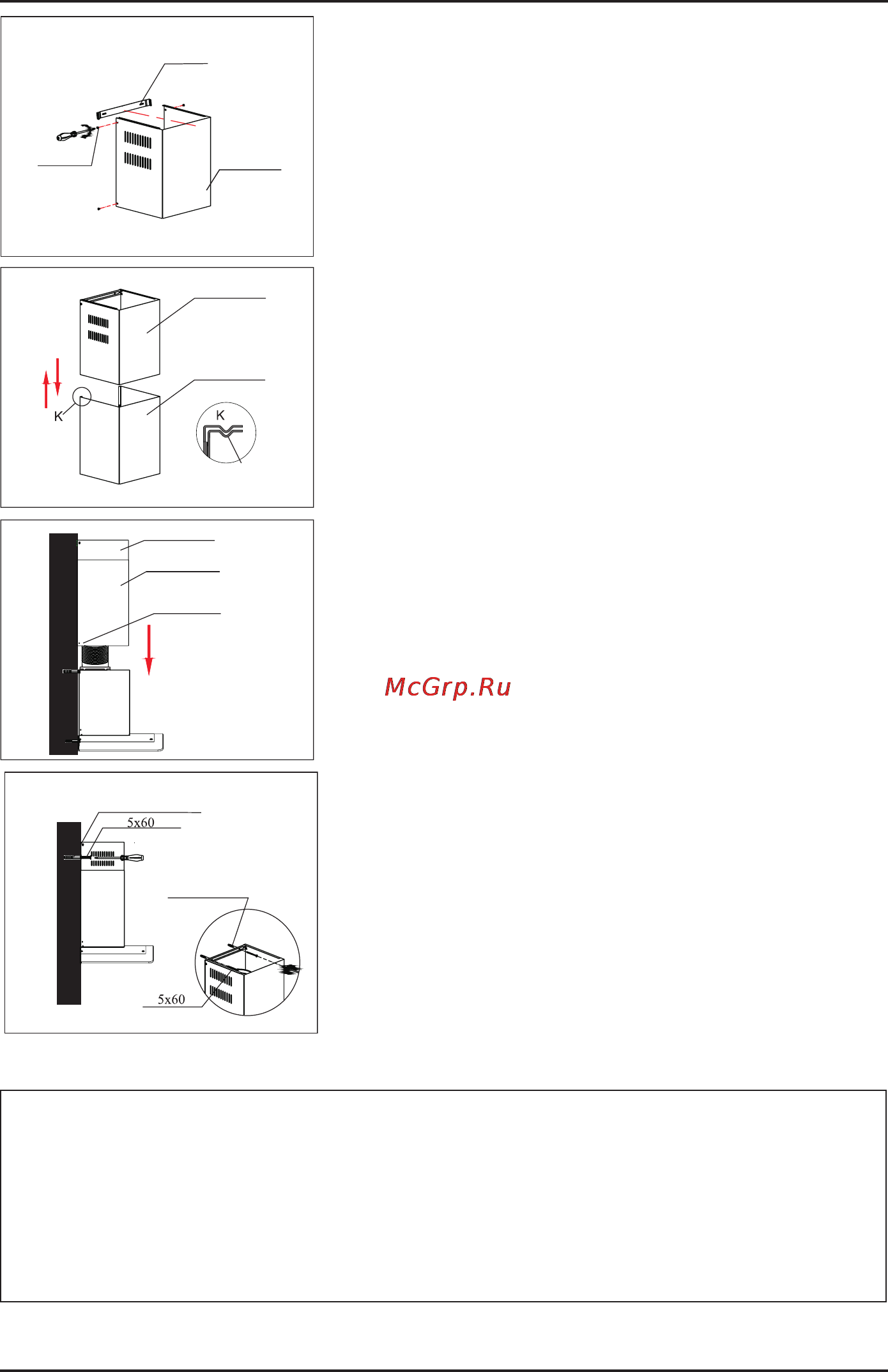

Шаг 5:
Прикрепите скобу воздуховода к внутренней трубе винта-
ми М4.
Шаг 6:
Вставьте внутреннюю трубу вытяжки в наружную.
Обратите внимание, что внутренняя труба вытяжки должна
крепиться по ориентировочному пазу наружной трубы.
Шаг 7:
Вставьте наружную трубу вытяжки в корпус устройства и
воспользуйтесь двумя саморезами M4 х 10 для закрепления.
Шаг 8:
1. Вытяните внутреннюю вытяжную трубу на нужную высоту.
Отметьте места на стене для крепления скобы для внутрен-
ней трубы.
2. Аккуратно опустите внутренний кожух; воспользуйтесь
сверлом 8 мм для проделывания в стене двух отверстий
глубиной 60-70 мм в отмеченных местах.
3. Установите дюбели в отверстия.
4. Вытяните внутреннюю вытяжную трубу и закрепите ее на
дюбелях с помощью двух саморезов 5x60.
Саморез
Внутренний
кожух
воздуховода
Внутренний кожух
воздуховода
Внешний кожух
воздуховода
Направляющий
паз
Скоба
Внутренняя часть кожуха
Внешняя часть кожуха
Кожух воздуховода
Дюбель
Саморез
Саморез
Фиксирующие
саморезы
Дюбель
Производитель обращает Ваше внимание на то, что не несет ответственности за непосредствен-
ное или косвенное причинение ущерба, вызванное неправильным встраиванием или подклю-
чением прибора.
Производитель также не несет ответственности за ущерб, причиной которого стало отсутствую-
щее или оборванное защитное соединение на месте монтажа (например, в случае поражения
электротоком).
