1.7 Интерфейсные кабели

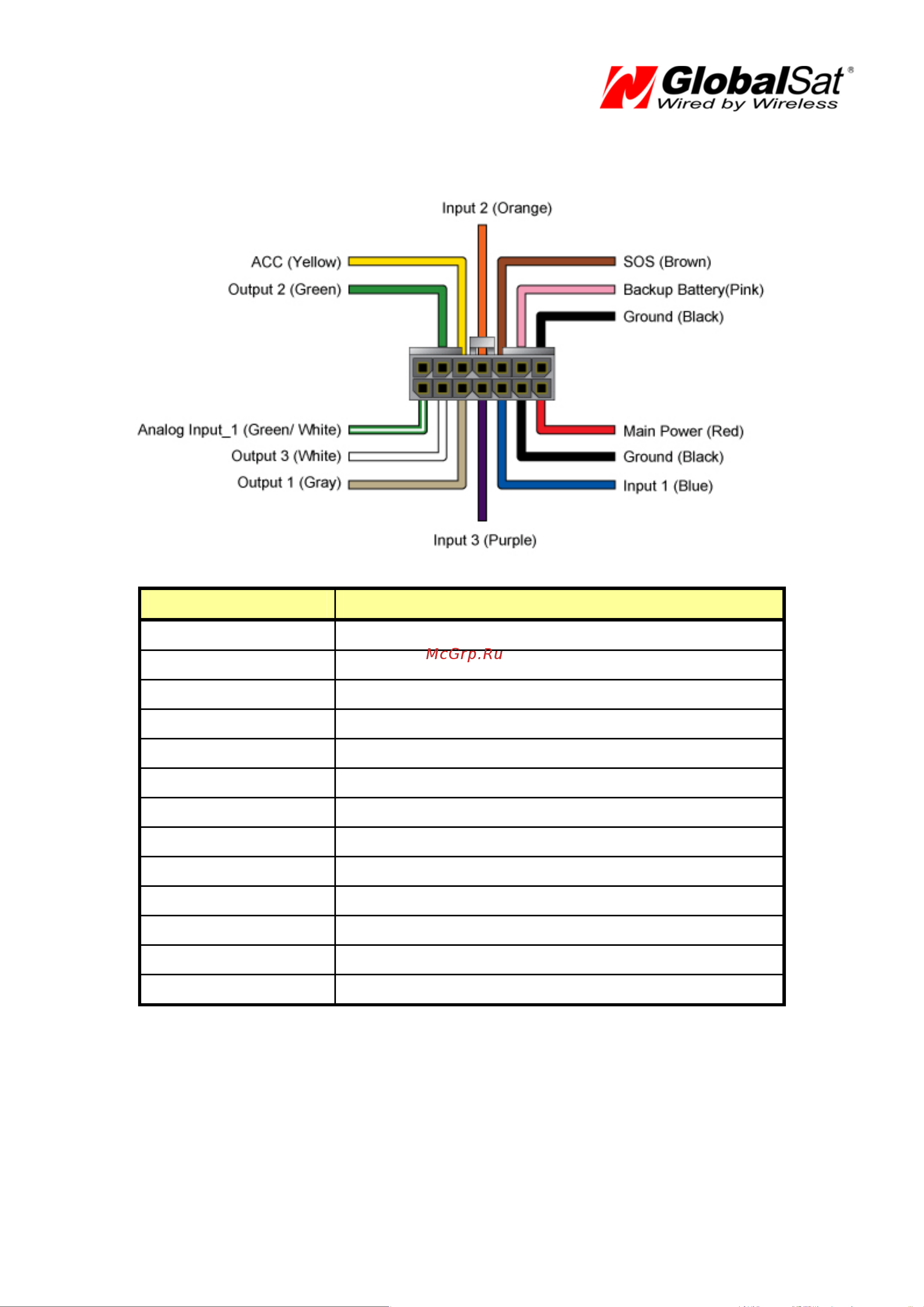

Основной интерфейсный кабель (14 контактов)

Цвет провода Описание

Зелёный с белым Аналоговый вход (0 ~ 28 В)

Белый Дискретный выход 3 (активный уровень низкий)

Серый Дискретный выход 1 (активный уровень низкий)

Фиолетовый Дискретный вход 3 (активный уровень высокий)

Синий Дискретный вход 1 (активный уровень низкий)

Чёрный Общий

Красный + Бортового питания 12/24 В

Зелёный Дискретный выход 2 (активный уровень низкий)

Жёлтый Зажигание ACC (активный уровень высокий)

Оранжевый Дискретный вход 2 (активный уровень низкий)

Коричневый Кнопка SOS (активный уровень низкий)

Розовый + Внешней резервной батареи 12/24 В

Чёрный Общий
