III. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

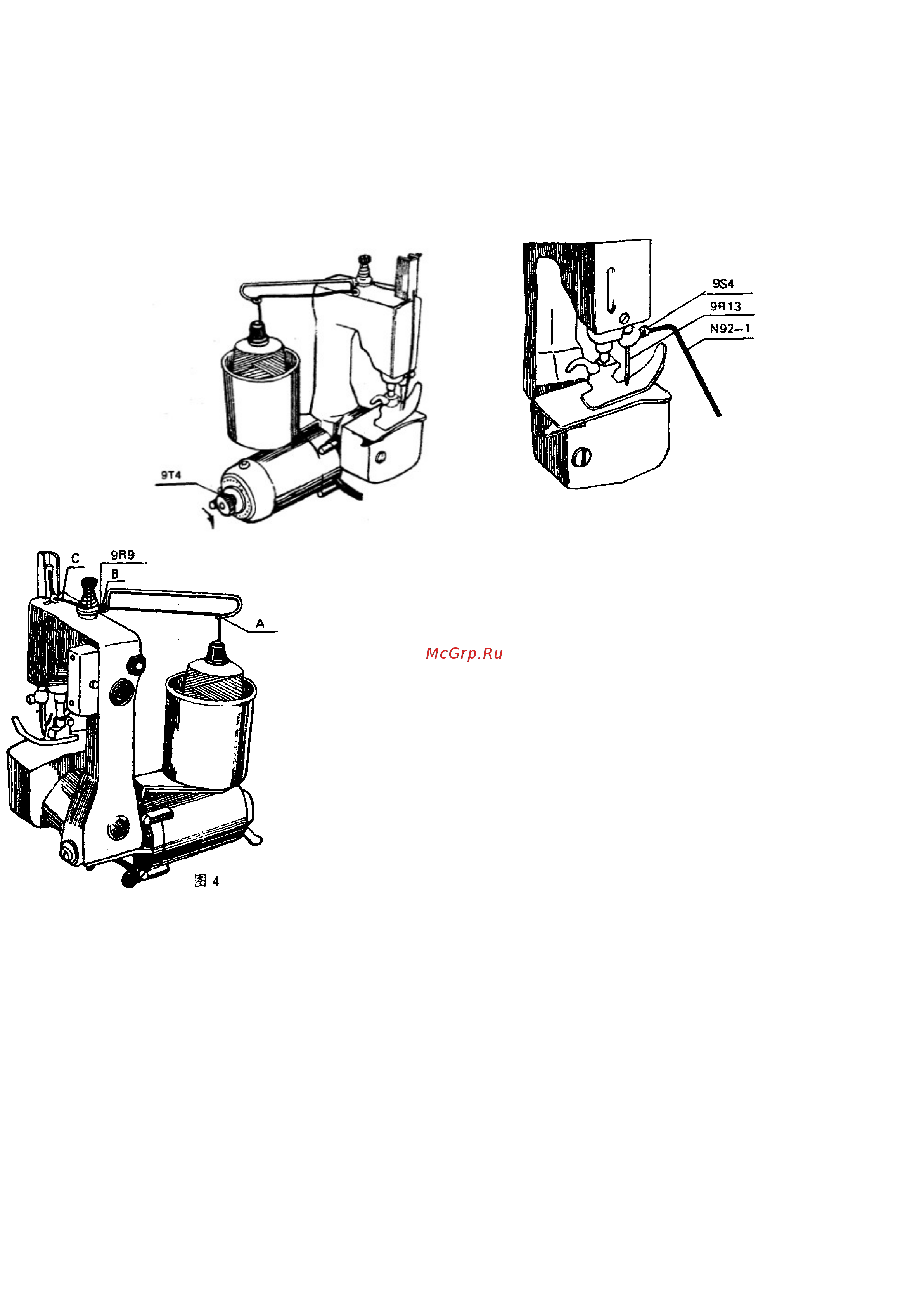

1. ЗАМЕНА ИГЛЫ (СМ. рис. 3)

Поверните диск 9T4 (D11)(рис. 2) до тех пор, пока игла не займет свое верхнее положение и

ослабьте винт 9S4 при помощи гаечного ключа N92-1 (№13). Вставьте иглу в игловодитель до

упора, обращая внимание на то, чтобы длинный желобок иглы был обращен на внешнюю сторону

машины, а короткий внутрь. После чего винт иглы 9S4 надежно зафиксировать.

ЗАПРАВКА НИТИ

а) Заправка однониточной машины

GN-9-2 , GN-9-3 производится в следующей последовательности:

- вытяните нить из бобины и пропустите ее через отверстия А и В

(рис.4).

-обведите нить между прижимными тарелками регулятора натяжения

нити 9R9 (R13), пропустите ее через отверстие С. Затем пропустите

нить через отверстие на игловодителе вниз вдоль передней пластины,

и далее, через ушко в игле.

- вытяните нить на 90-100 мм – машина готова к работе.

б) Заправка нити в двухниточную машину GN-9-20

- заправка верхней нити: вытяните нить из бобины на штыре А,

пропустите ее через отверстие А1 направителя и через отверстие

А2 основания регулятора натяжения, далее через отверстие А3 и

А4, отверстия А5 в игловодителе и отверстие А6 в пластине. После

этого пропустите нить через отверстие в игле со стороны длинного

желобка и вытяните ее на 90-100 мм.

- заправка нижней нити: вытяните нить из бобины на штыре В,

пропустите ее через отверстие В1 и В2 , отверстие В3, затем между

тарелками регулятора натяжения нити (9R9), через пластину В4 и отверстие в корпусе В5,

отверстие В6 и В7 петлителя и вытяните ее на 90-100 мм для начала шитья.
