35

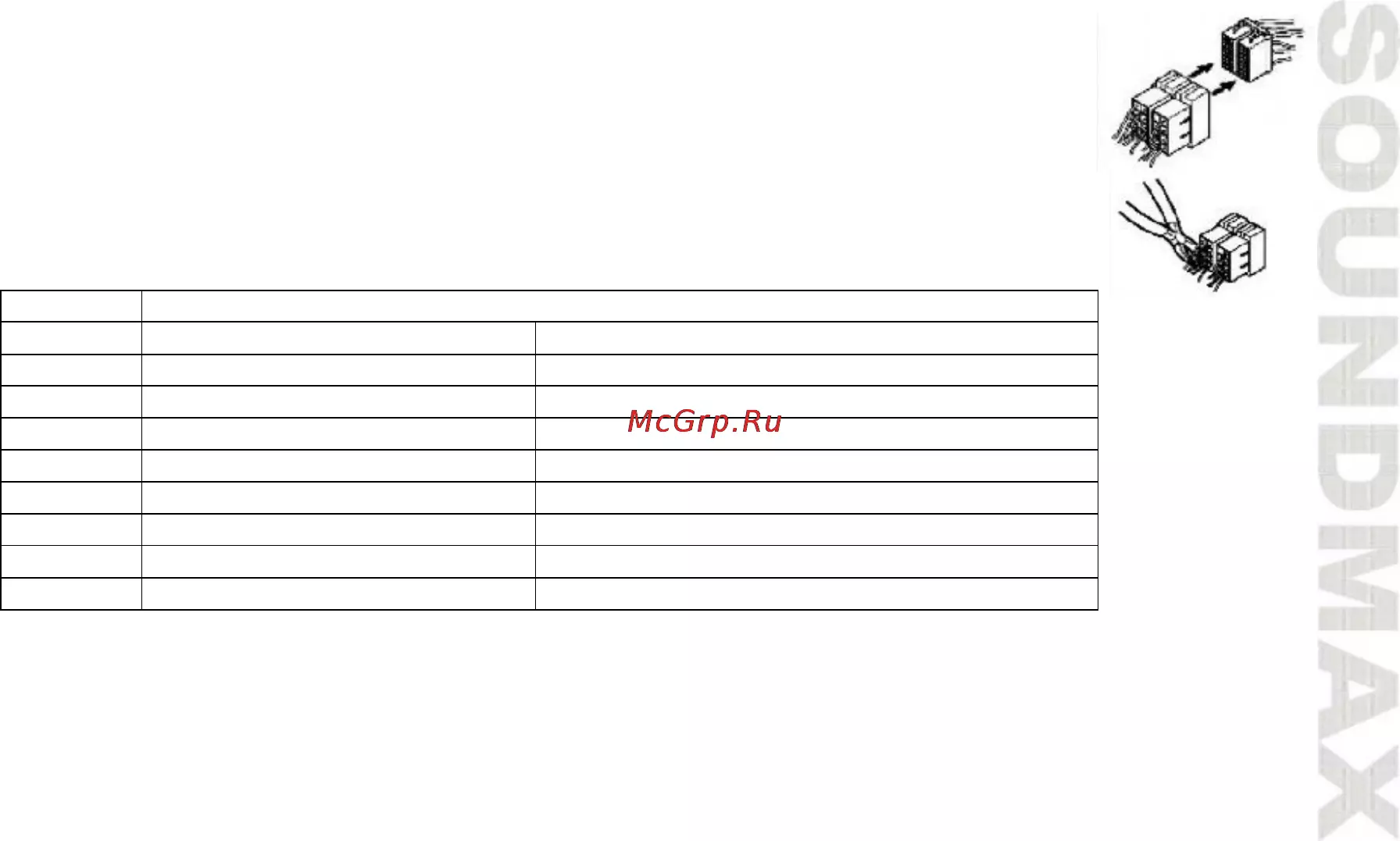

Использование разъема ISO

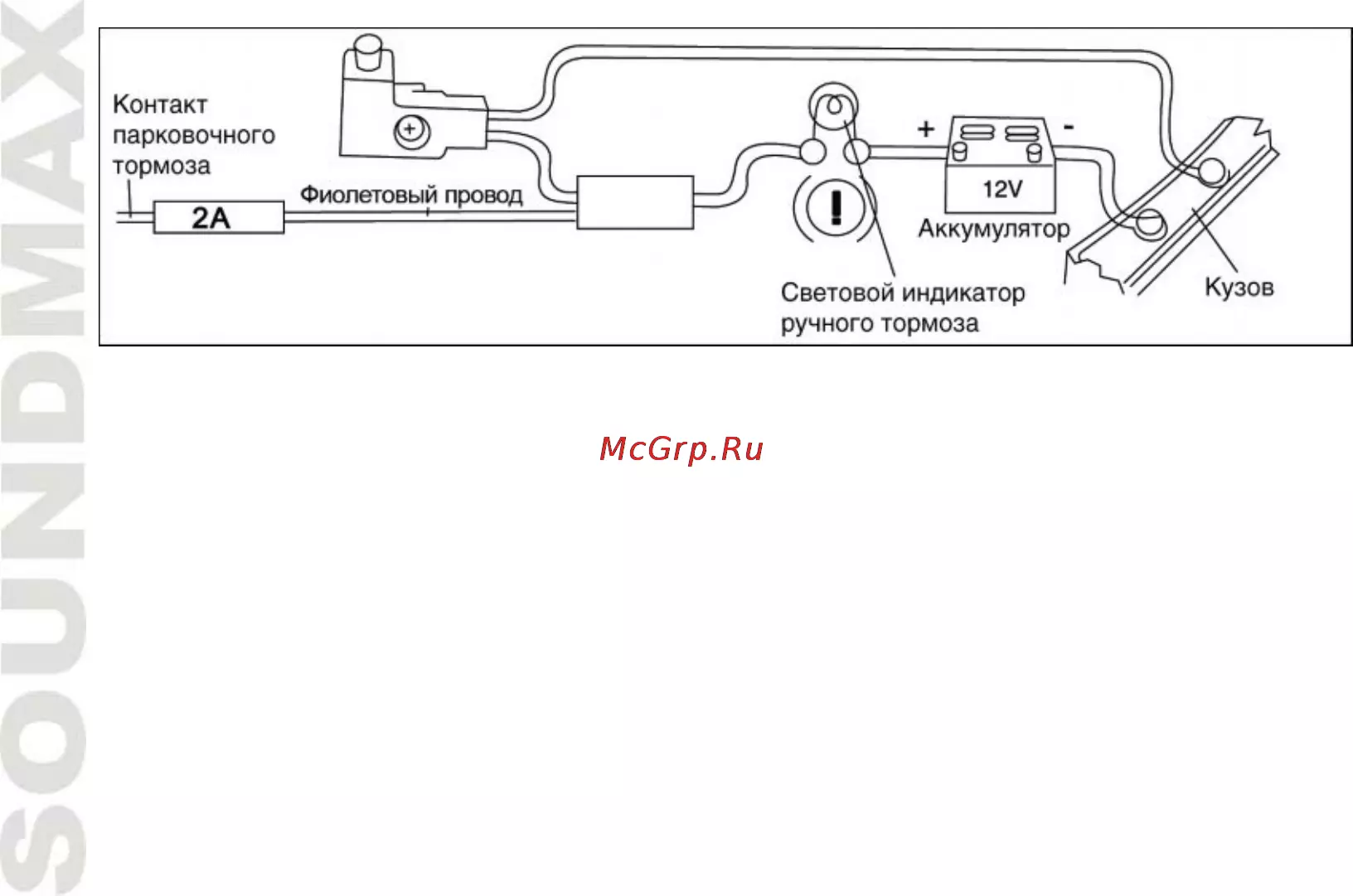

1. Если в Вашем автомобиле есть разъем ISO, произведите подключение, как
показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все провода перед
подключением, неправильное подключение может привести к повреждениям
изделия. Обрежьте разъем, подключите цветные головки разъема к шнуру
питания батареи в соответствии с приведенной таблицей.
Номер Функция
Разъем A Разъем B
1 - Задний правый(+)---Синий
2 - Задний правый(-)---Синий/Белый
3 - Передний правый(+)---Серый
4 Питание 12В (+)/желтый Передний правый(-)---Серый/Белый
5 Питание антенны/синий Передний левый(+)---Зеленый
6 - Передний левый((-)---Зеленый/Белый
7 Зажигание/красный Задний левый(+)---Коричневый
8 Заземление/черный Задний левый(-)---Коричневый/Белый
Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления
дополнительным усилителем.
