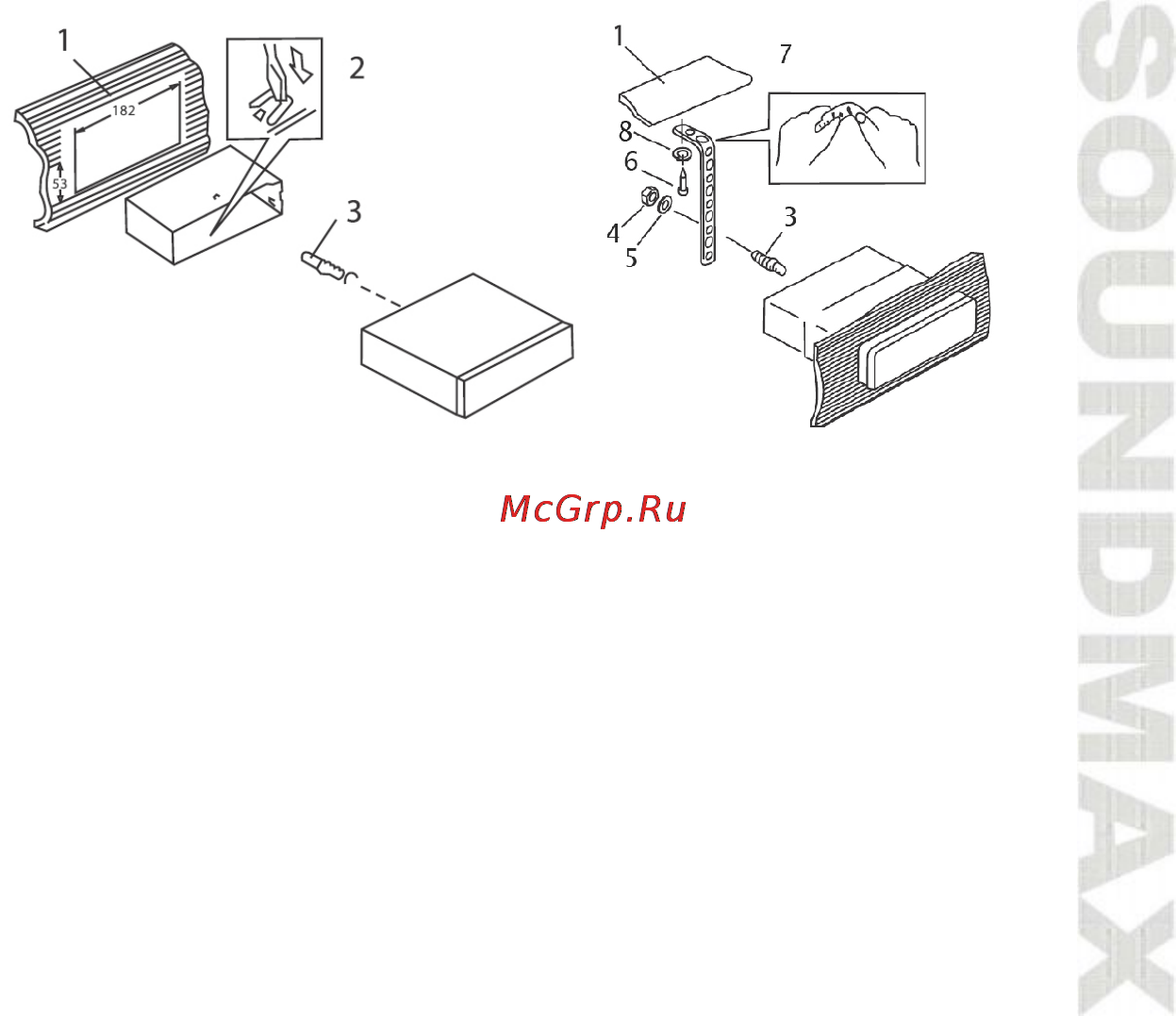

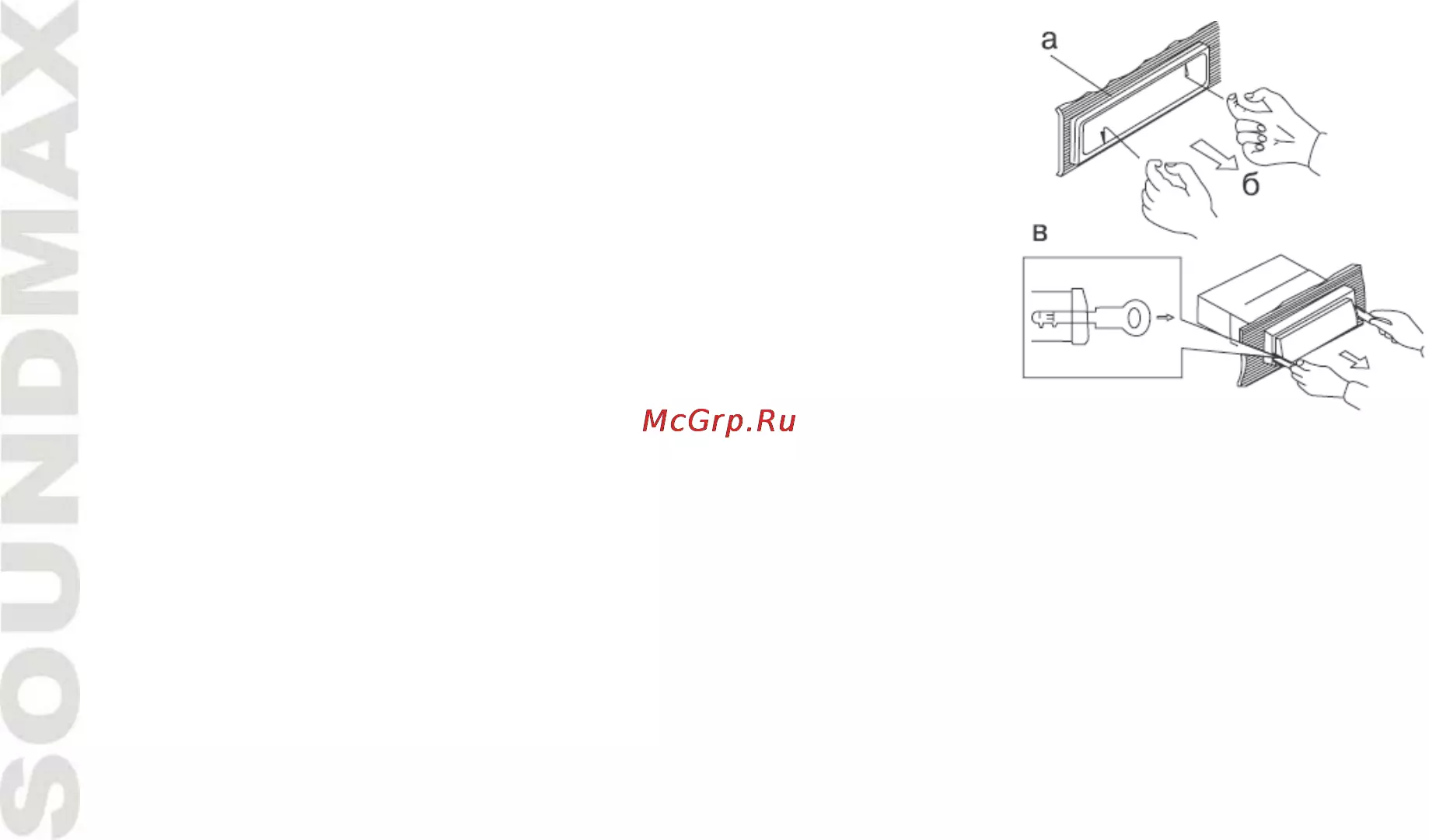

Установка устройства в приборную панель

1. Приборная панель автомобиля

2. Монтажный кожух.

3. Болт

4. Гайка (5 мм)

5. Пружинная шайба

6. Винт

7. Опорная планка

8. Плоская шайба

1. Установите монтажный кожух в приборную панель автомобиля, убедитесь, что он установлен

правильной стороной и нет препятствий (провода, элементы приборной панели) для установки

магнитолы.

2. После установки монтажного кожуха в приборную панель отогните на нем металлические язычки,

соответствующие толщине приборной панели. Это позволит закрепить кожух на месте.

3. Обязательно используйте опорную планку для закрепления задней стороны проигрывателя.

Определите место крепления и установите ее согласно приведенному рисунку. Планку можно согнуть

руками под нужным углом.

4. Подключите необходимые провода и разъемы. Убедитесь в правильности подключения.

5. Установите магнитолу в монтажный кожух до фиксации боковых защелок.
