рис.10

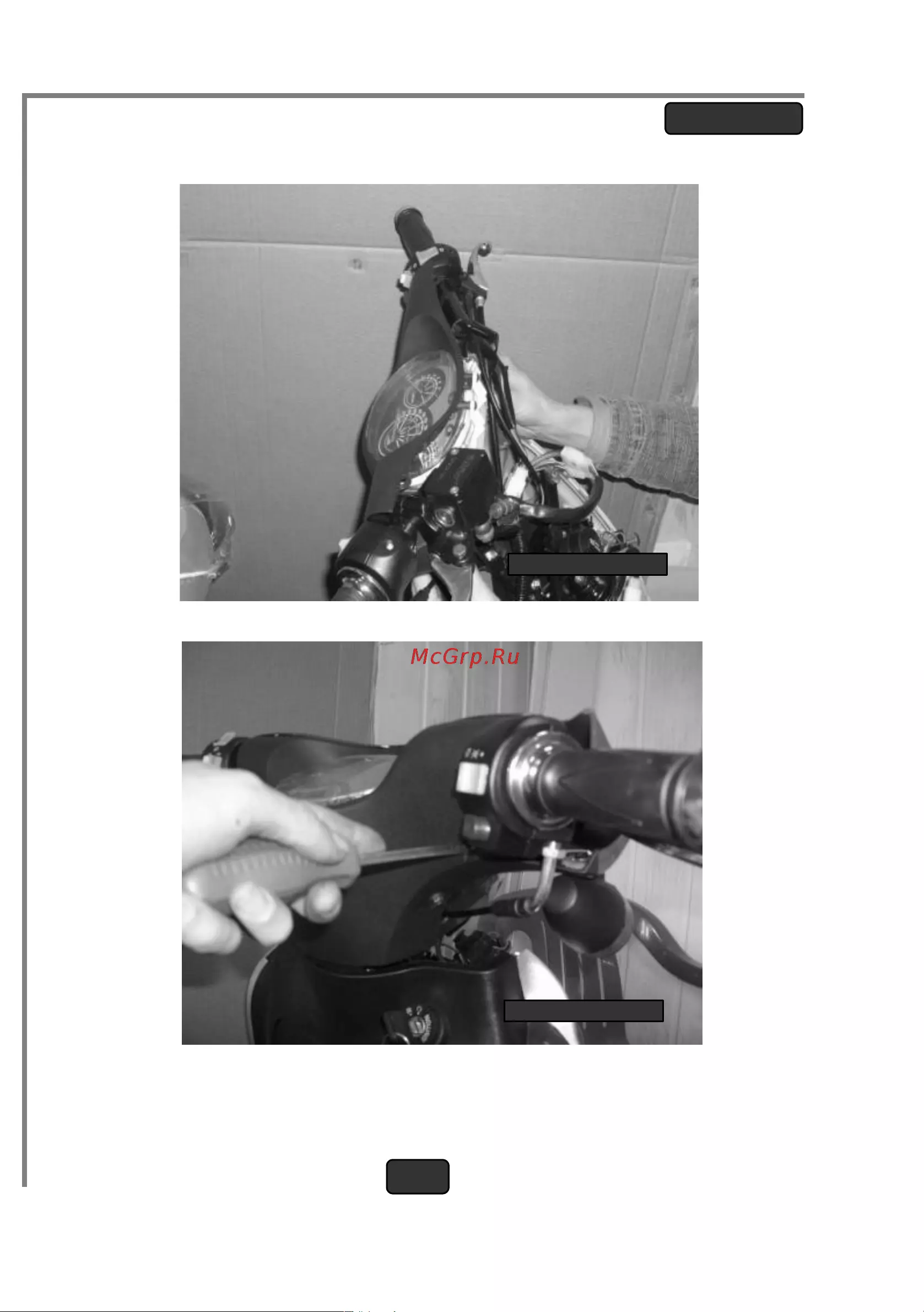

Если пластик облицовки руля не установлен, установите его с

помощью крестовой отвертки и ключа на 10. В первую очередь

установите заднюю часть (с приборной панелью), затем прикрепите к

ней переднюю часть облицовки руля (рис 11 и 12) Не забудьте

установить тросик спидометра (рис13) и подсоединить проводку в

соответствии с цветом проводов. При сборке пластмассовых деталей

не забывайте устанавливать металлические клипы, входящие в

комплект поставки мопеда, на ушки соединения пластика.

При соединении цепей электропроводки следите за

плотностью соединения контактных пластин. При необходимости

дополнительно обожмите контактные пластины пассатижами.

Следите за надежностью закрытия контактов изоляционными

трубками. При необходимости дополнительно заизолируйте

контактные группы изоляционной лентой. Также обратите внимание

на контактные колодки электрических жгутов. Следите, чтобы

контактные пластины не выходили из корпусов колодок и надежно

соприкасались между собой. При необходимости извлеките пластины

и подогните фиксирующие ушки для обеспечения контакта.
