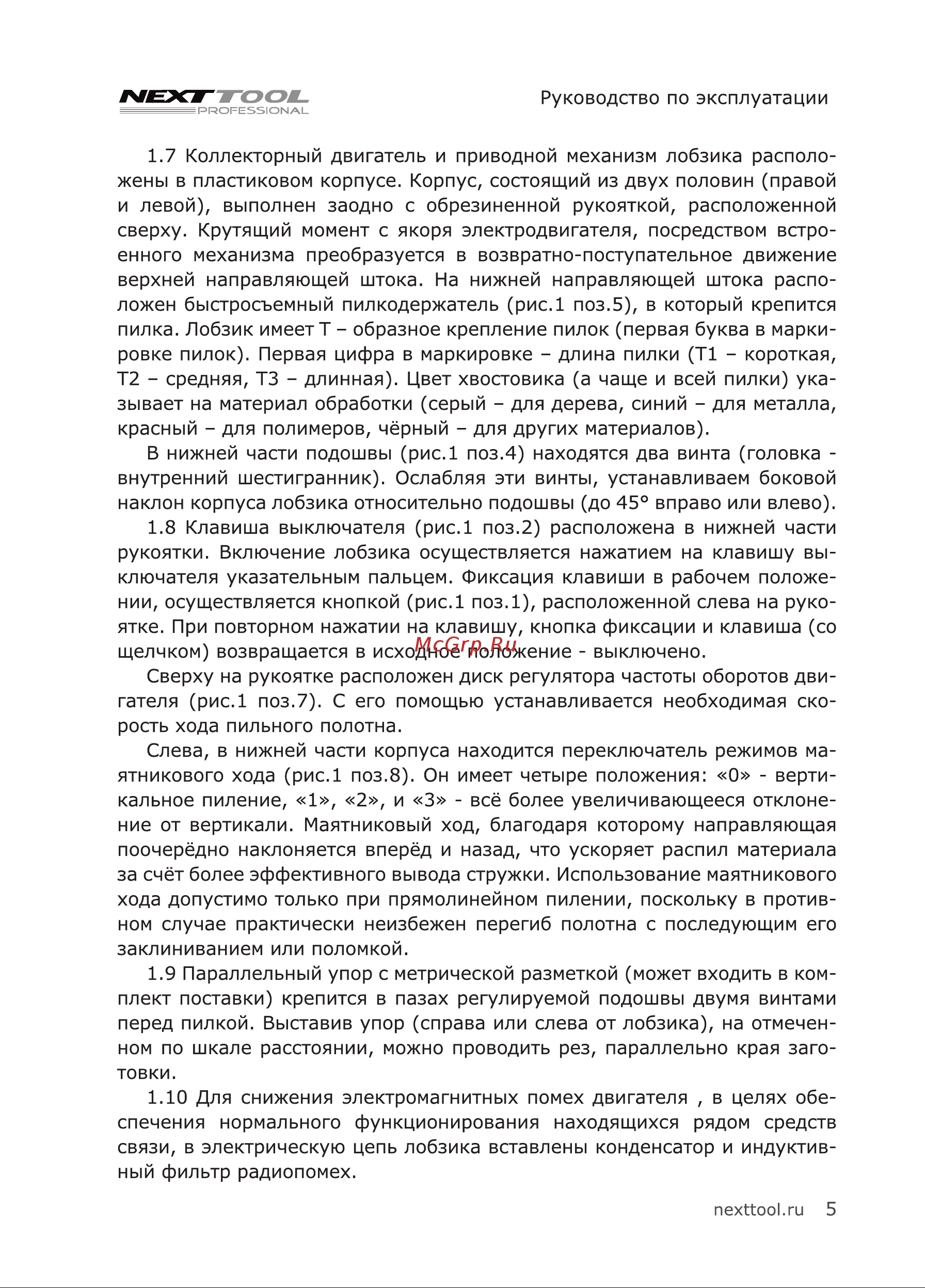

NEXJ ГOOL PROFESSIONAL Руководство по эксплуатации 1 7 Коллекторный двигатель и приводной механизм лобзика располо жены в пластиковом корпусе Корпус состоящий из двух половин правой и левой выполнен заодно с обрезиненной рукояткой расположенной сверху Крутящий момент с якоря электродвигателя посредством встро енного механизма преобразуется в возвратно поступательное движение верхней направляющей штока На нижней направляющей штока распо ложен быстросъемный пилкодержатель рис 1 поз 5 в который крепится пилка Лобзик имеетТ образное крепление пилок первая буква в марки ровке пилок Первая цифра в маркировке длина пилки Т1 короткая Т2 средняя ТЗ длинная Цвет хвостовика а чаще и всей пилки ука зывает на материал обработки серый для дерева синий для металла красный для полимеров чёрный для других материалов В нижней части подошвы рис 1 поз 4 находятся два винта головка внутренний шестигранник Ослабляя эти винты устанавливаем боковой наклон корпуса лобзика относительно подошвы до 45 вправо или влево 1 8 Клавиша выключателя рис 1 поз 2 расположена в нижней части рукоятки Включение лобзика осуществляется нажатием на клавишу вы ключателя указательным пальцем Фиксация клавиши в рабочем положе нии осуществляется кнопкой рис 1 поз 1 расположенной слева на руко ятке При повторном нажатии на клавишу кнопка фиксации и клавиша со щелчком возвращается в исходное положение выключено Сверху на рукоятке расположен диск регулятора частоты оборотов дви гателя рис 1 поз 7 С его помощью устанавливается необходимая ско рость хода пильного полотна Слева в нижней части корпуса находится переключатель режимов ма ятникового хода рис 1 поз 8 Он имеет четыре положения О верти кальное пиление 1 2 и 3 всё более увеличивающееся отклоне ние от вертикали Маятниковый ход благодаря которому направляющая поочерёдно наклоняется вперёд и назад что ускоряет распил материала за счёт более эффективного вывода стружки Использование маятникового хода допустимо только при прямолинейном пилении поскольку в против ном случае практически неизбежен перегиб полотна с последующим его заклиниванием или поломкой 1 9 Параллельный упор с метрической разметкой может входить в ком плект поставки крепится в пазах регулируемой подошвы двумя винтами перед пилкой Выставив упор справа или слева от лобзика на отмечен ном по шкале расстоянии можно проводить рез параллельно края заго товки 1 10 Для снижения электромагнитных помех двигателя в целях обе спечения нормального функционирования находящихся рядом средств связи в электрическую цепь лобзика вставлены конденсатор и индуктив ный фильтр радиопомех nexttool ru 5
