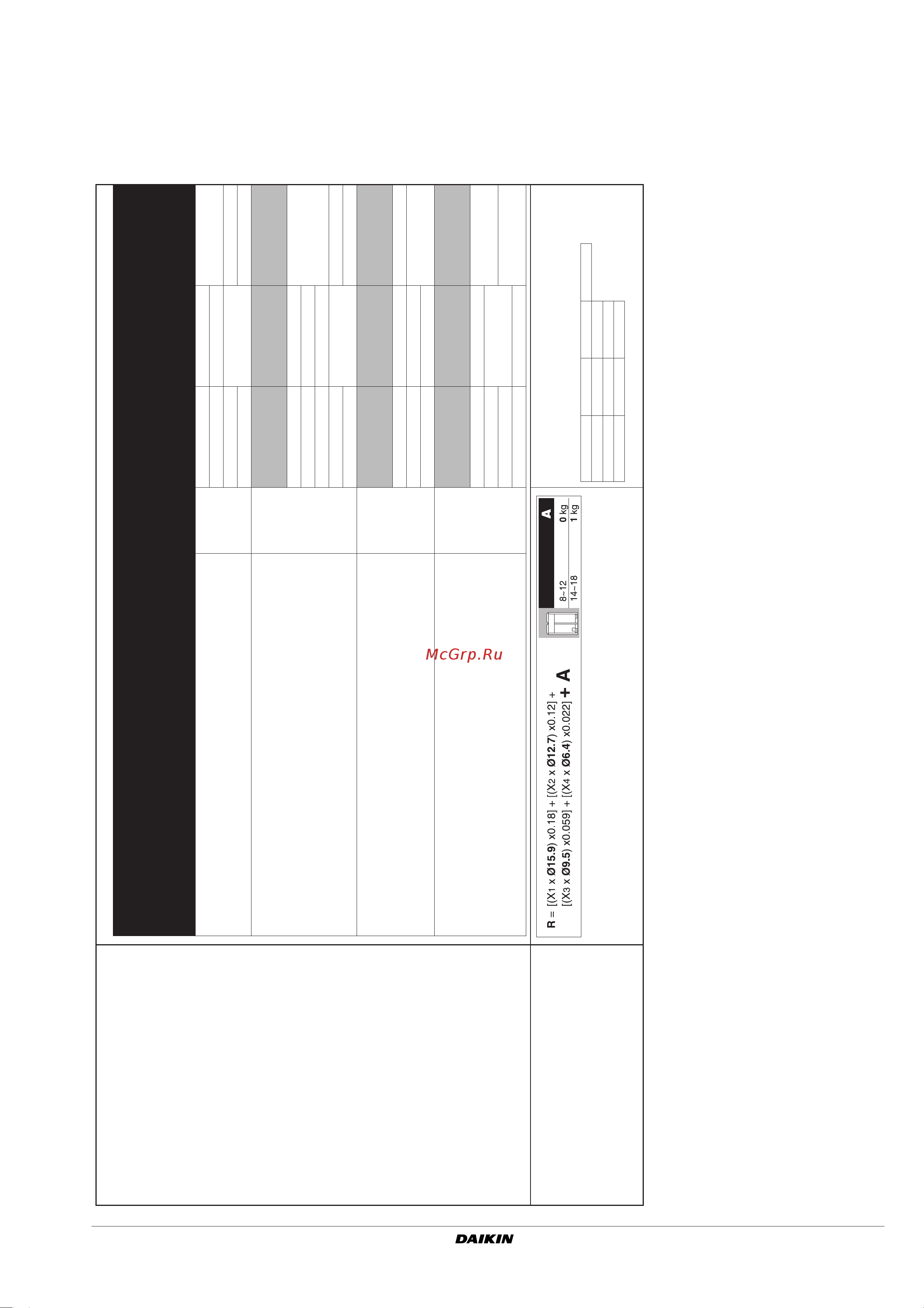

RXYQ8~18P7W1BR1
Система кондиционирования VRVIII
4PW44039-1E – 07.2010
Инструкция по монтажу
10
Выбор размера трубок Выбирайте по следующей таблице в соответствии с типом мощности наружных агрегатов, подсоединённых по нисходящей
Размеры труб
(наружный диаметр х минимальная
толщина)
Символ
Трубопровод
газообразного
хладагента
Трубопровод
жидкого хладагента
Между наружным агрегатом и первым набором разветвительных элементов a RXYQ8 Ø19,1x1,0
Ø9,5x0,8
RXYQ10 Ø22,2x1,0
RXYQ12~16
Ø28,6x1,0
Ø12,7x0,8
RXYQ18 Ø15,9x0,8
Трубопроводы между рефнетами
• Выбирайте по следующей таблице в соответствии с общей мощностью всех внутренних
агрегатов, подключенных после этого.
• Размер соединительных труб не должен превышать размер труб хладагента, выбранный
по названию общей модели системы.
b Общая мощность
внутренних или
наружных агрегатов
Трубопровод
газообразного
хладагента
Трубопровод
жидкого хладагента
<150 Ø15,9
Ø9,5150≤x<200 Ø19,1
200≤x<290 Ø22,2
290≤x<420
Ø28,6
Ø12,7
420≤x<585 Ø15,9
Между набором разветвительных элементов и блоком-обеспечителем разветвления
• Размер трубок на участках прямого соединения с блоком-обеспечителем разветвления
зависит от общей мощности подключенных внутренних агрегатов.
c,d,e Общая мощность
внутренних
агрегатов
Трубопровод
газообразного
хладагента
Трубопровод
жидкого хладагента
20~62 Ø12,7 Ø6,4
63~149 Ø15,9
Ø9,5
150~208 Ø19,1
Между блоком-обеспечителем разветвления и внутренним агрегатом f,g,h,i,j,k,
l,m
Мощность
внутреннего
агрегата
Трубопровод
газообразного
хладагента
Трубопровод
жидкого хладагента
20, 25, 35 Ø9,5
Ø6,4
50
Ø12,7
60
Ø9,5
71 Ø15,9
Как рассчитать количество хладагента для
дозаправки
Количество хладагента для дозаправки системы R (кг)
Значение R следует округлить до 0,1 кг.
Пример разветвления с помощью рефнета-тройника для
модели RXYQ18P
Если установлен наружный агрегат модели RXYQ18P, а длина
трубок соответствуют указанным ниже значениям.
X
1...6
= Общая длина трубопровода жидкого хладагента (м) при Øa
A= Вес в соответствии с таблицей
R = [10x0.18]+[5x0.12]+[20x0.059]+[48x0.022]+1 = 5.636 kg ⇒ R = 5.6 kg
a : Ø15.9x10 m
b : Ø12.7x5 m
c : Ø9.5x10 m
e : Ø9.5x5 m
f : Ø6.4x4 m
g : Ø6.4x6 m
h : Ø6.4x8 m
m: Ø6.4x8 m
i : Ø6.4x4 m
j : Ø6.4x6 m
k : Ø6.4x8 m
l : Ø6.4x4 md : Ø9.5x5 m
