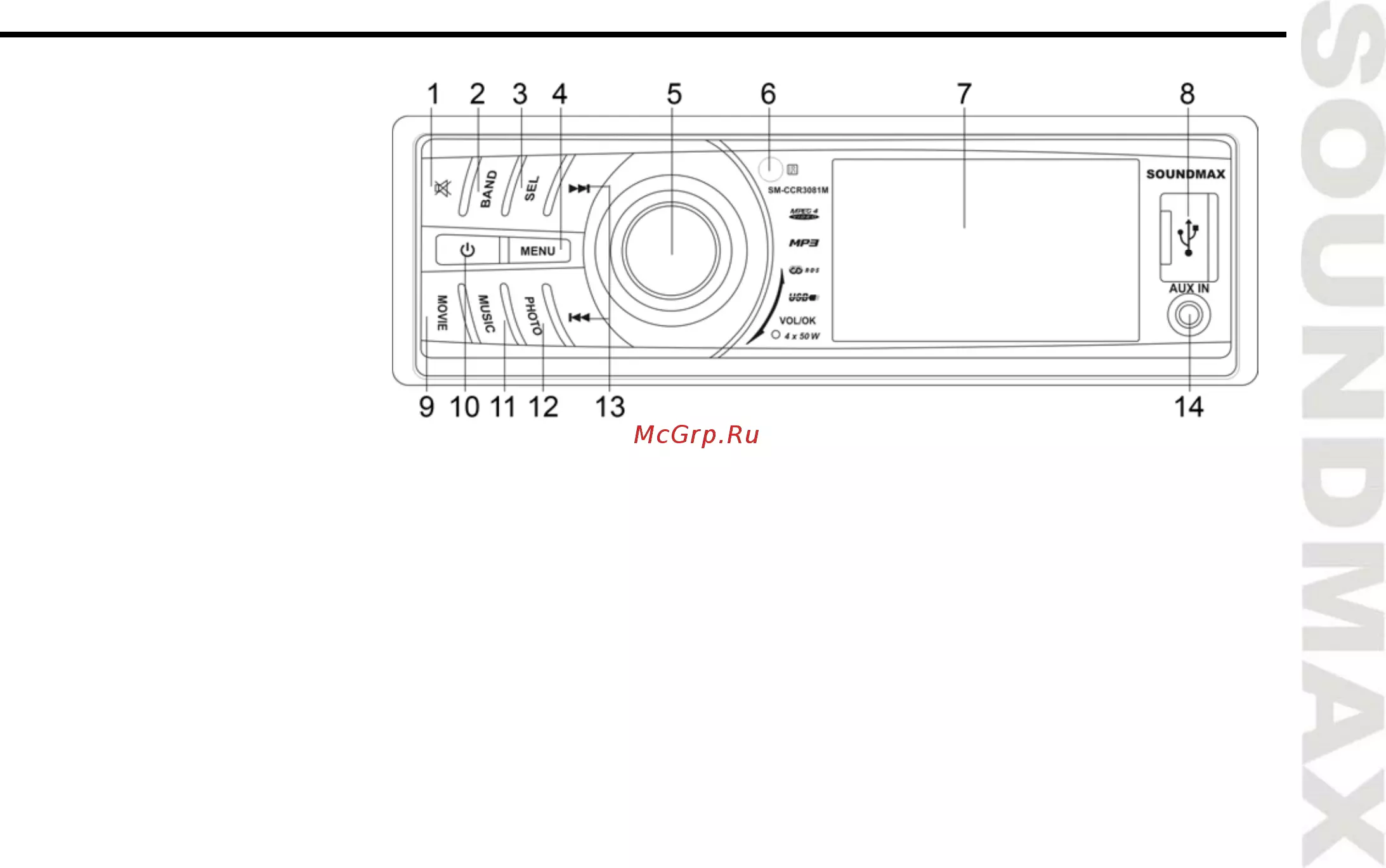

Использование разъема ISO

Номер Функция

Разъем A Разъем B

1 - Тыл. прав. динамик (+) - Фиолетовый

2 - Тыл. прав. динамик (-) - Фиолетовый/Черный

3 Парковочный провод (коричневый) Фронт прав. динамик (+) - Серый

4 Питание +12В/Желтый Фронт прав. динамик (-) - Серый/Черный

5 Питание антенны/усилит. - Синий Фронт лев. динамик (+) – Белый

6 - Фронт. лев. динамик (-) - Белый/Черный

7 Зажигание/Красный Тыл. лев. динамик (+) - Зеленый

8 Заземление/Черный Тыл. лев. динамик (-) - Зеленый/Черный

Примечание: Провод питания антенны предназначен для подачи питания на антенну и для удаленного

управления дополнительным усилителем.

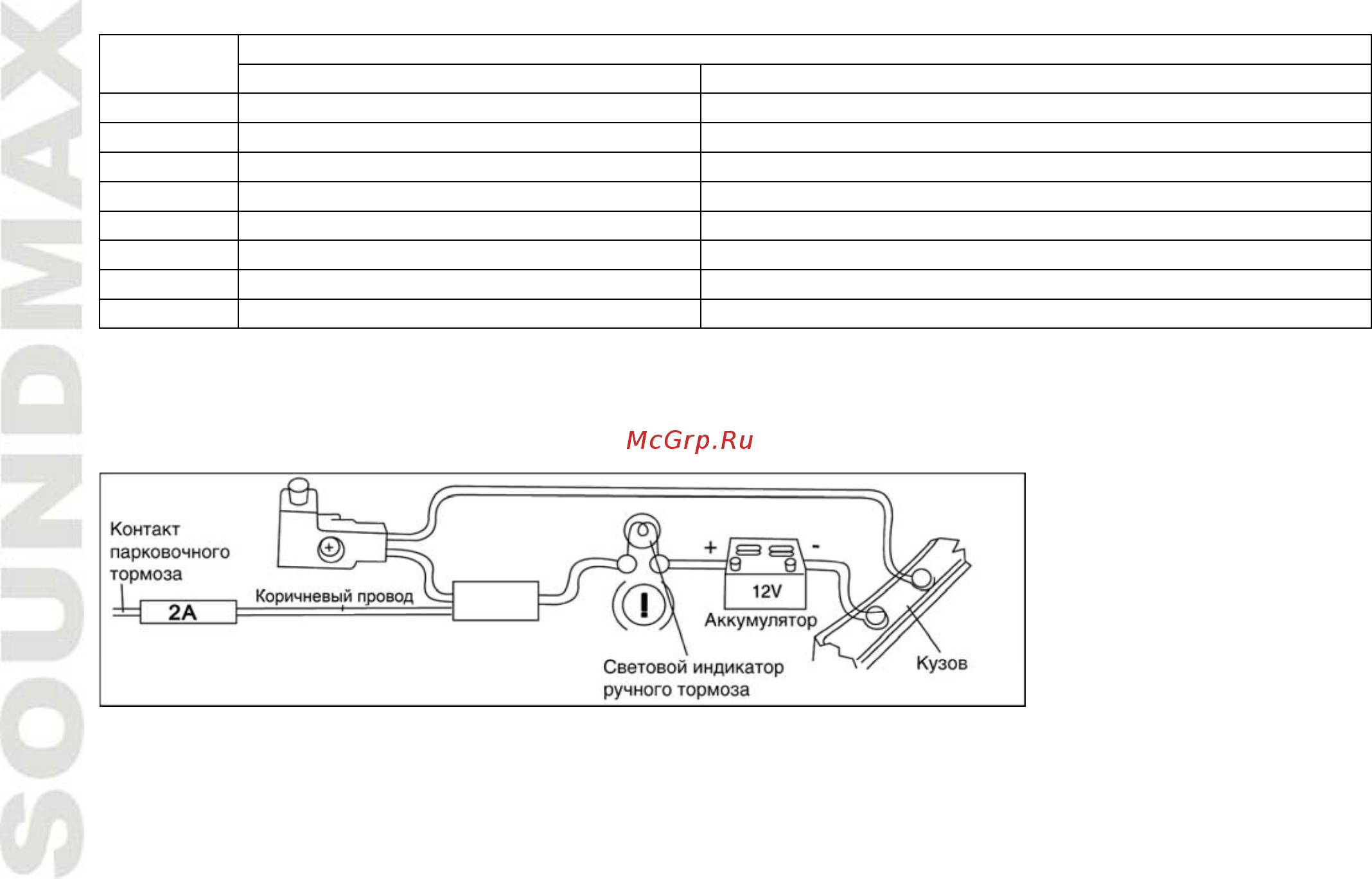

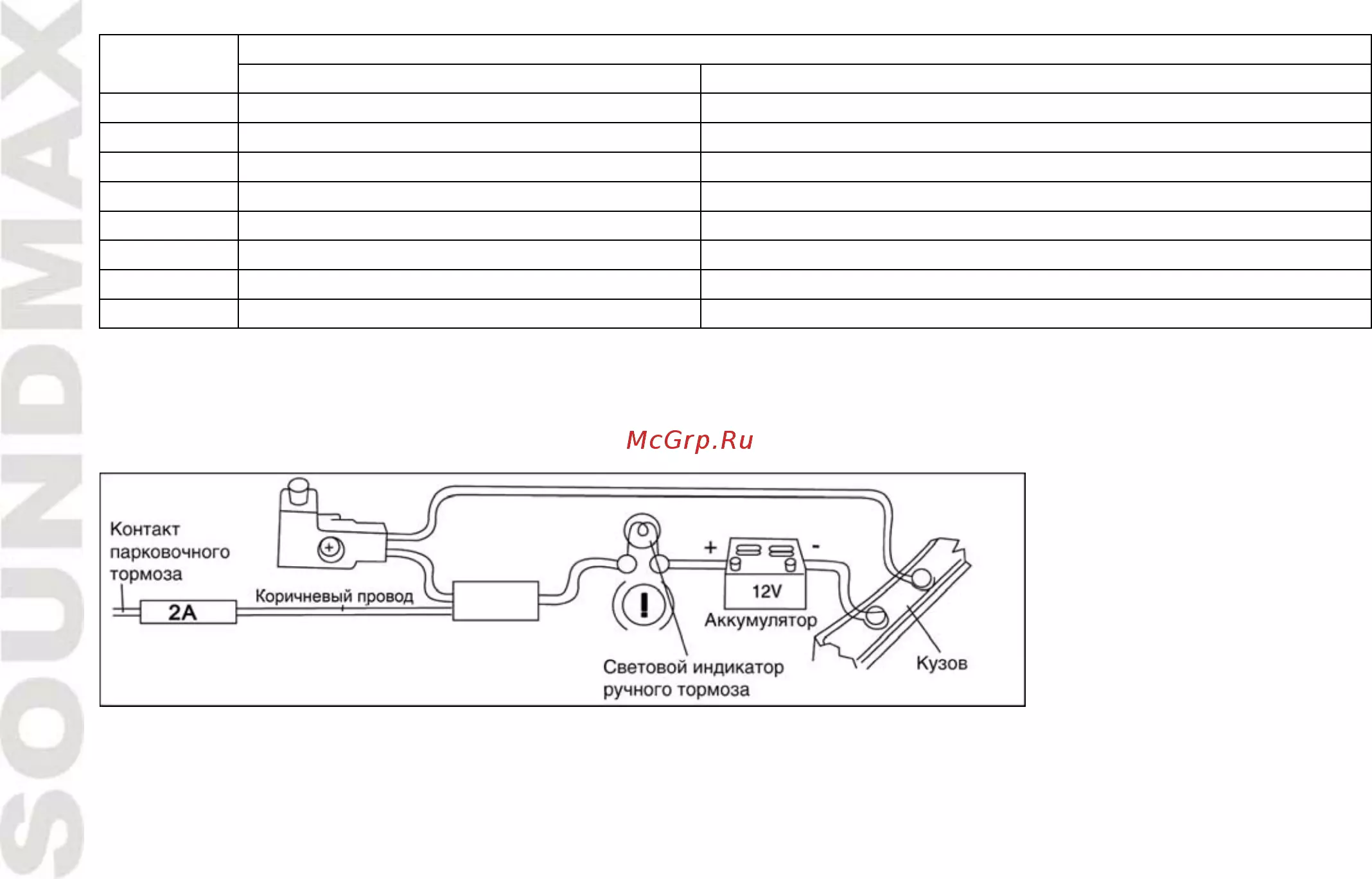

Подключение парковочного провода

Если парковочный провод подсоединен к ручному тормозу, наличие видеоизображения на дисплее будет

зависеть от движения автомобиля, настроек системы и подключенных источников видео. Во время

движения автомобиля вперед при

воспроизведении видео на дисплее отобразится предупредительная

надпись, картинка будет отсутствовать; это позволит водителю не отвлекаться от управления

автомобилем.
