11 русский

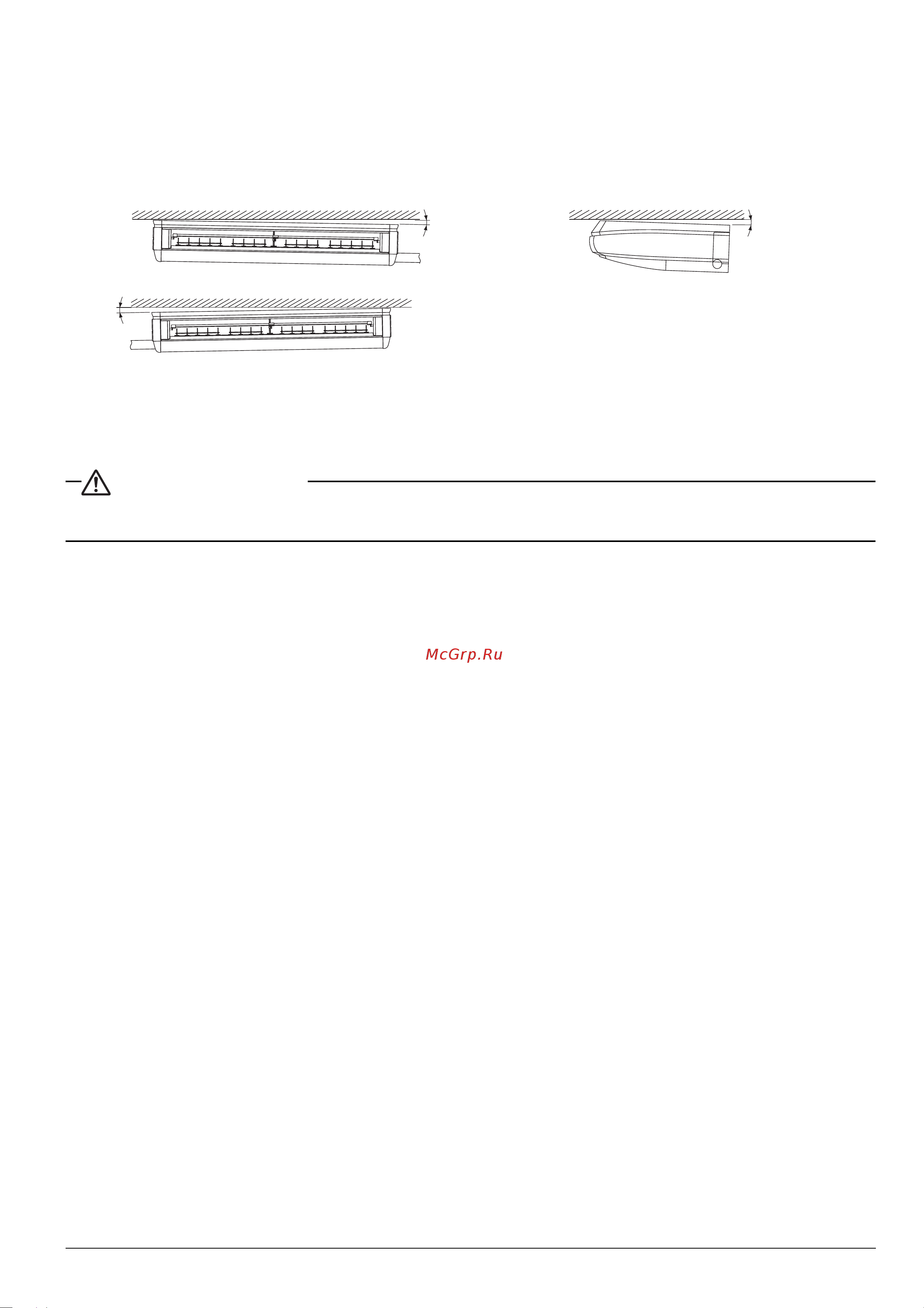

(5) В процессе подвешивания корпуса внутреннего агрегата необходимо с помощью уровня
или пластиковой трубки, наполненной водой, проследить за тем, чтобы дренажный
трубопровод был смонтирован ровно или с небольшим наклоном для обеспечения
надлежащего дренажа. (См. рис. 9)
Рисунок 9
A.Если дренажный трубопровод наклонен вправо или вправо и назад.
Разместите корпус ровно или слегка
наклоните его вправо или назад. (В пределах 1°.)
B.Если дренажный трубопровод наклонен влево или влево и назад.
Разместите корпус ровно или слегка наклоните его влево или назад. (В пределах 1°.)
ПРЕДОСТОРОЖЕНИЕ
Установка агрегата под углом, противоположным углу расположения дренажного трубопровода,
может привести к протечке воды.
≤1°
≤1°
≤1°
A
A.B
B
