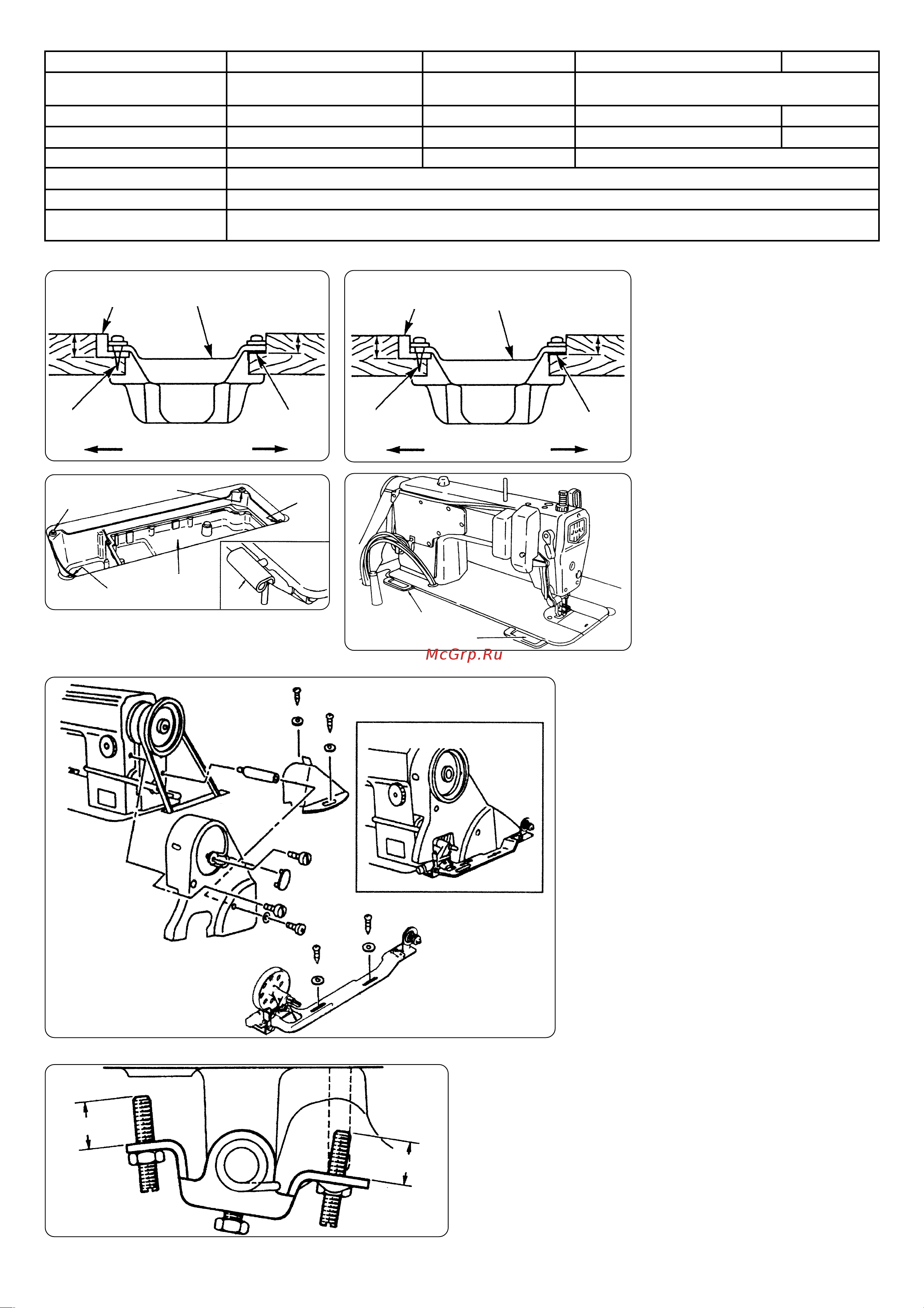

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2. УСТАНОВКА ВАННЫ (ПОДДОНА) ДЛЯ МАСЛА
Модель DLN5410N/DLN5410N7 DLN5410NJ7 DLN5410NH/DLN5410NH7 DLN5410NL
Материал
Общие виды тканей,
легкие и среднетяжелые
джинсовая ткань средние и тяжелые
Скорость шитья, (об/мин) макс. 5000 макс. 4000 макс. 4000 макс. 3000
Длина стежка (макс.), мм 4 4,5 4,5 6
Игла 134 (DBx1) No. 65100 134 (DBx1) No. 110140 134 (DBx1) No. 125140
Высота подъема лапки, мм 10 мм (стандарт), 13 мм (макс.)
Тип масла JUKI New Defrix Oil No.1
Уровень шума
Уровень шума рабочего места при скорости шитья 4500 об/мин: Lpa < 83 dB (A)
Измерение уровня шума в соответствии со стандартом DIN 4563548A1
1. Установить масляную ванну (4) так,
чтобы она плотно удерживалась
в четырех углублениях стола.
2. Две резиновых прокладки (1)
посредством гвоздиков крепятся на
стороне (А)  стороне работающего.
Два амортизатора (3) крепятся клеем
на стороне (В)  стороне шарниров.
3. Вставить резиновые амортизаторы
2 шт. в прорези стола.
Закрепить шарниры (1), (2) в головке.
A
B
DLN5410N7
23,5 мм
19,5 мм
A
B
DLN5410N
22,5 мм
18,5 мм
A
B
3. УСТАНОВКА КОЖУХА ПРИВОДНОГО РЕМНЯ И МОТАЛКИ
4. УСТАНОВКА ВЫСОТЫ ПОДЪЕМА КОЛЕННОГО РЫЧАГА
15 мм
14 мм
