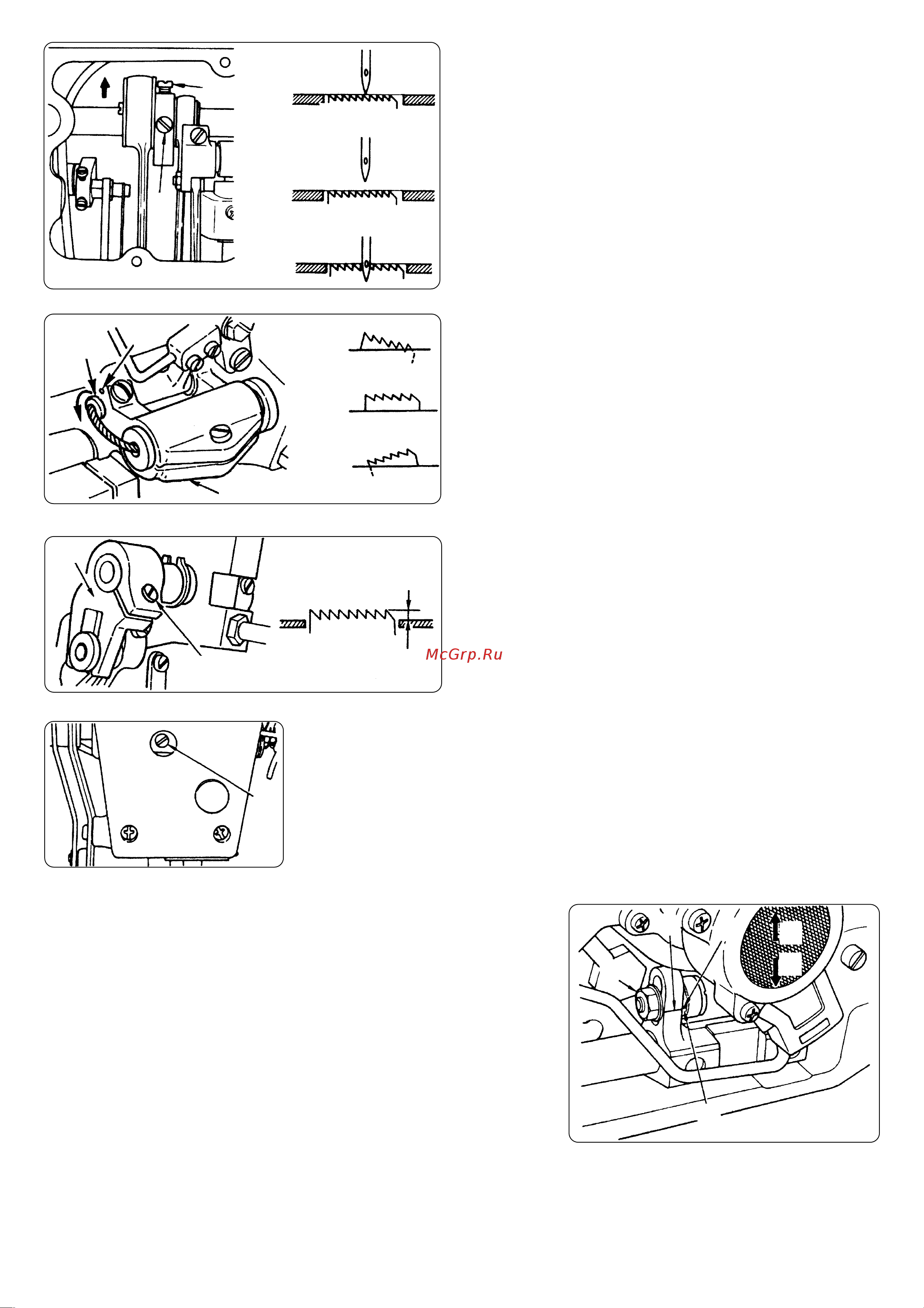

18. УСТАНОВКА УГЛА НАКЛОНА РЕЙКИ
Стандартный (горизонтальный) наклон рейки осуществляется
в тот момент, когда точка (А) на оси балки рейки совпадает
с точкой (В) на коромысле подачи (1).
17. УСТАНОВКА ФАЗЫ МЕХАНИЗМА ПОДАЧИ МАТЕРИАЛА
1) На шкале регулировки подачи установите значение 0.
2) Стандартные настройки фазы подачи материала: ослабьте
установочные винты (1) и (2). Совместите верхушку иглы и
верхнюю поверхность рейки с верхней поверхностью
игольной пластины в момент, когда рейка возвышается над
игольной пластиной. Затем прочно затяните установочные
винты.
3) Для ускорения фазы подачи поверните эксцентрик подачи
в направлении, указанном стрелкой.
4) Для замедления фазы подачи поверните эксцентрик
подачи в обратном направлении.
A
B
19. РЕГУЛИРОВКА ПОЛОЖЕНИЯ РЕЙКИ ПО ВЫСОТЕ
Для регулировки положения рейки по высоте выполните
следующие действия:
1) Ослабьте винт (2) на коромысле (1).
2) Для регулировки перемещайте кронштейн вверх или вниз.
3) Прочно затяните винт.
0,8  0,9 мм
20. УСТАНОВКА ВЫСОТЫ ПОДЪЕМА ЛАПКИ
1) Ослабьте установочный винт (1).
2) Установите необходимую высоту и угол поворота.
3) После установки закрепите винт (1).
21. УСТАНОВКА “ШИРИНЫ” СТЕЖКА
1) Для регулировки длины стежка совместите маркировальную линию (1)
на коромысле вала горизонтальных перемещений
с маркировальной линией (2) стержня отклонения иглы.
2) Для того, чтобы величина игольного продвижения (амплитуда)
превышала величину подачи рейки, необходимо ослабить контргайку
(3), переместить стержень продвижения иглы (4) в направлении (А)
и закрепить контргайку (3).
3) Перемещая стержень продвижения иглы в направлении (В),
вы уменьшаете величину игольного продвижения относительно
величины подачи рейки.
ВНИМАНИЕ: чрезмерные отклонения в амплитудах отклонения
иглы и рейки могут вызвать поломку иглы и другие
нежелательные эффекты.
A
B
