Zoje ZJ-8500H Инструкция по использованию онлайн [3/8] 607109

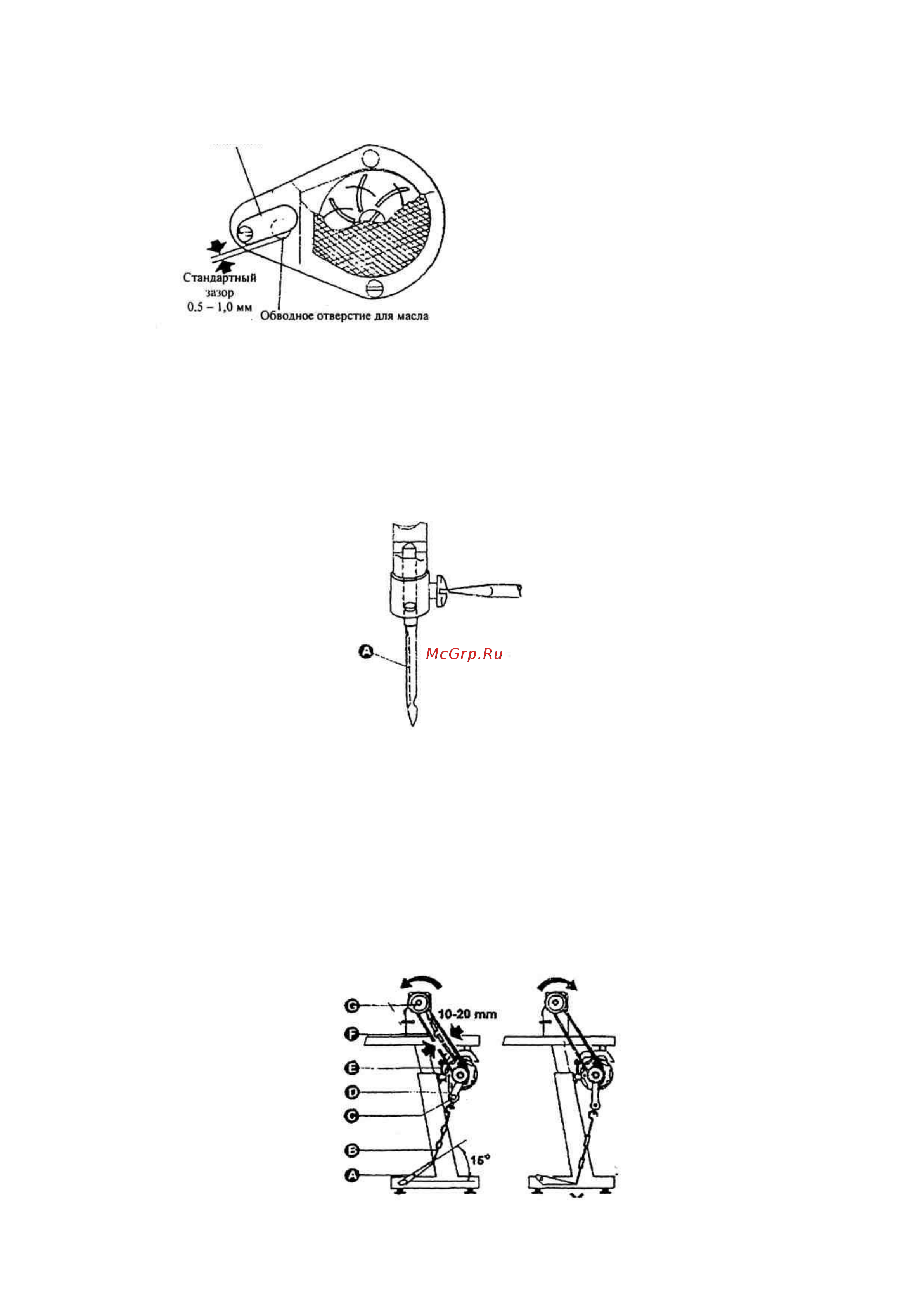

5. РЕГУЛИРОВКА МАСЛЯНОГО НАСОСА (РИС. 4)

Регулировочная

пластина Рис.4

При обычных условиях работы регулировать масляный насос не нужно. Однако, если при

работе машины на малой скорости (около 2000 об/мин), масло в контрольном окне не

бурлит, перекройте зазор обводного отверстия.

6. УСТАНОВКА ИГЛЫ (РИС. 5)

Поворотом махового колеса поднимите игловодитель в крайнее верхнее положение.

Ослабьте прижимной винт иглы, вставьте колбу иглы в гнездо для иглы до упора так,

чтобы длинная канавка иглы находилась слева, затем затяните прижимной винт иглы.

Рис.5

7. СОЕДИНЕНИЕ РЫЧАГА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ С ПЕДАЛЬЮ (РИС. 6)

1) Оптимальный угол наклона педали - около 15 градусов.

2) Отрегулируйте сцепление таким образом, чтобы рычаг выключения сцепления (С)

находился на одной линии с цепью (В), как показано на рис. 6.

3) Шкив машины должен вращаться против часовой стрелки, если смотреть на него с

внешней стороны. Направление вращения шкива мотора меняется на противоположное,

если перевернуть штепсельную розетку мотора на 180 градусов и таким образом вставить

ее в соответствующее гнездо.

4) Отрегулируйте натяжение ремня (F), перемещая двигатель вверх и вниз. Ремень натянут

правильно, если при нажатии пальцем посередине образуется провис 10-20 мм.

Рис.6
