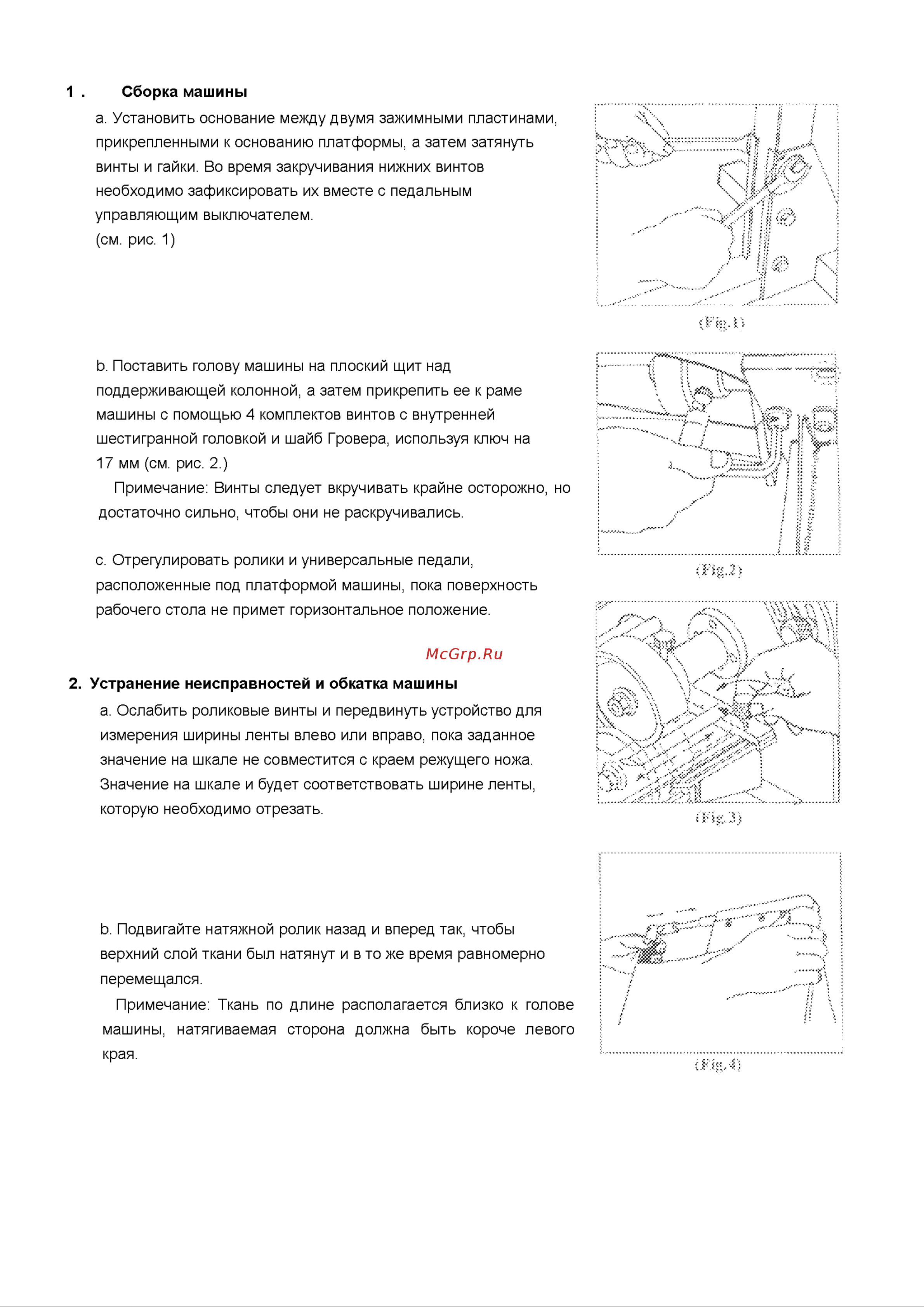

1 Сборка машины а Установить основание между двумя зажимными пластинами прикрепленными к основанию платформы а затем затянуть винты и гайки Во время закручивания нижних винтов необходимо зафиксировать их вместе с педальным управляющим выключателем см рис 1 Ь Поставить голову машины на плоский щит над поддерживающей колонной а затем прикрепить ее к раме машины с помощью 4 комплектов винтов с внутренней шестигранной головкой и шайб Гровера используя ключ на 17 мм см рис 2 Примечание Винты следует вкручивать крайне осторожно но достаточно сильно чтобы они не раскручивались с Отрегулировать ролики и универсальные педали расположенные под платформой машины пока поверхность рабочего стола не примет горизонтальное положение 2 Устранение неисправностей и обкатка машины а Ослабить роликовые винты и передвинуть устройство для измерения ширины ленты влево или вправо пока заданное значение на шкале не совместится с краем режущего ножа Значение на шкале и будет соответствовать ширине ленты которую необходимо отрезать Ь Подвигайте натяжной ролик назад и вперед так чтобы верхний слой ткани был натянут и в то же время равномерно перемещался Примечание Ткань по длине располагается близко к голове машины натягиваемая сторона должна быть короче левого края
