ООО “Фирма Швеймаш” является эксклюзивным поставщиком оборудования фирмы GEMSY на территории России

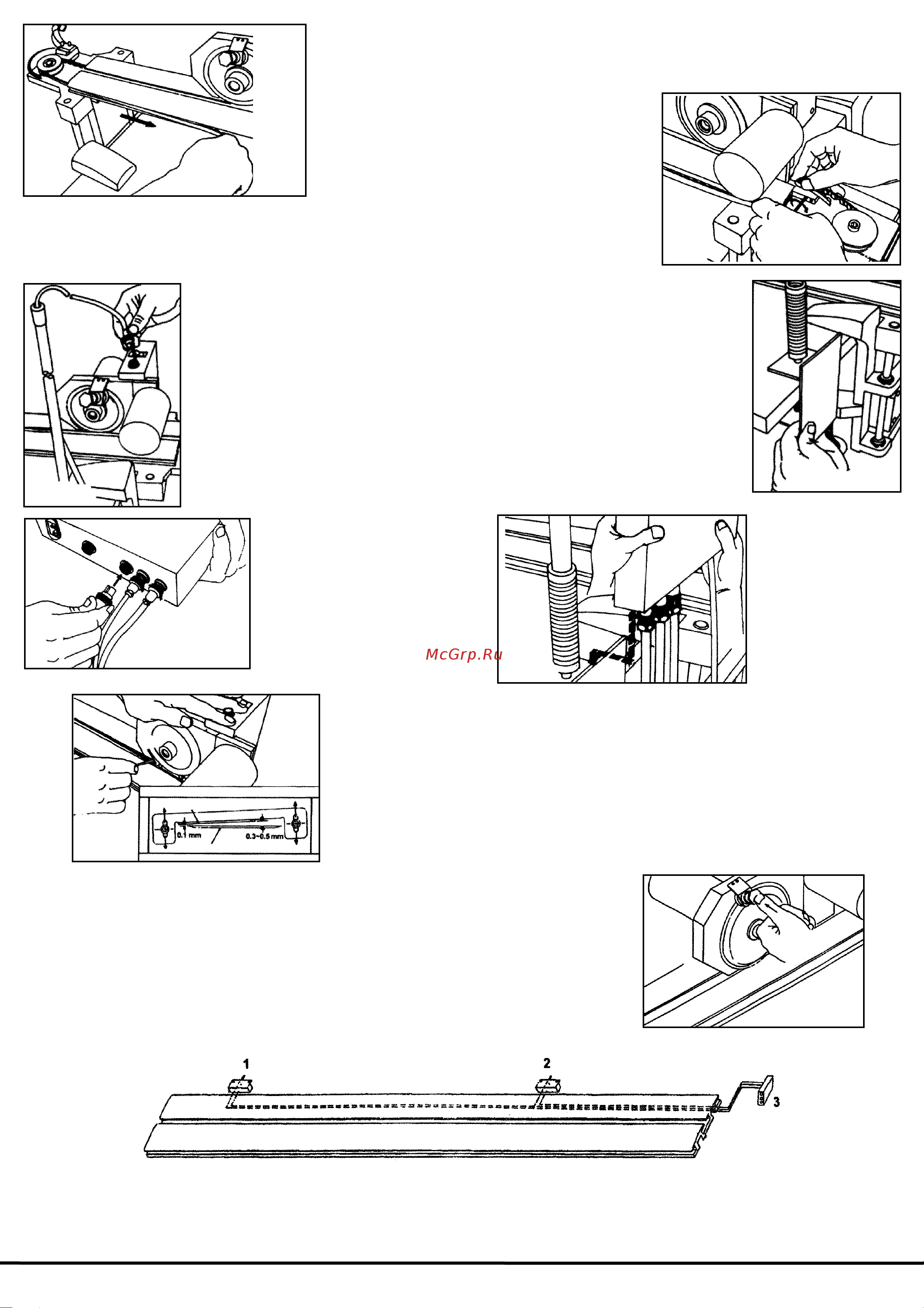

7. Пропустите зубчатый ремень через шкив на моторе.

Проложите ремень внутри направляющей.

рис. 8

8. Заведите зубчатый ремень на шкив натяжного устройства, закрепите второй конец

ремня в раскройной машине. Отрегулируйте натяжение зубчатого ремня с помощью

регулировочного винта, чтобы добиться надлежащего натяжения.

рис. 9

9. Установите раму

панели управления.

рис. 10

10. Установка кронштейна провода:

Закрепите установочную струбцину на закройном столе.

Установите трубке провода и держатель.

Пропустите электропровод через трубку сверху вниз.

Оставьте провод необходимой длины свободным,

остальную часть закрепите хомутами.

Соедините 3+х контактный разъём с мотором машины.

рис. 11

11. Подсоедините три провода

на соответствующие разъёмы

пульта управления и

зафиксируйте их резьбовыми

кольцами.

рис. 12

12. Установите пульт

управления на раму.

рис. 13

13. При увеличении расстояния между нижним неподвижным и верхним

дисковым ножом, Вы должны отрегулировать нож в диапазоне,

указанном на рисунке, так, чтобы обеспечивалось высокое качество кроя.

рис. 14

14. Заточка дискового ножа. При плохом качестве кроя или при необходимости

заточки ножа, Вы должны включить раскройную машину и на 2+3 минуты

прижать заточное устройство к вращающемуся дисковому ножу.

рис. 15

1) Датчик длины хода ножа предотвращает поломку ножа, если установлена максимальная длина резания.

При достижении этого датчика раскройная машина начинает движение назад.

2) Датчик останова установлен в точке, где раскройная машина останавливается при обратном ходе после кроя материала.

3) Контактная коробка для кабелей датчиков длины хода и останова.

СИСТЕМА ДАТЧИКОВ
