Инструкция по сборке отрезной линейки DB-2.

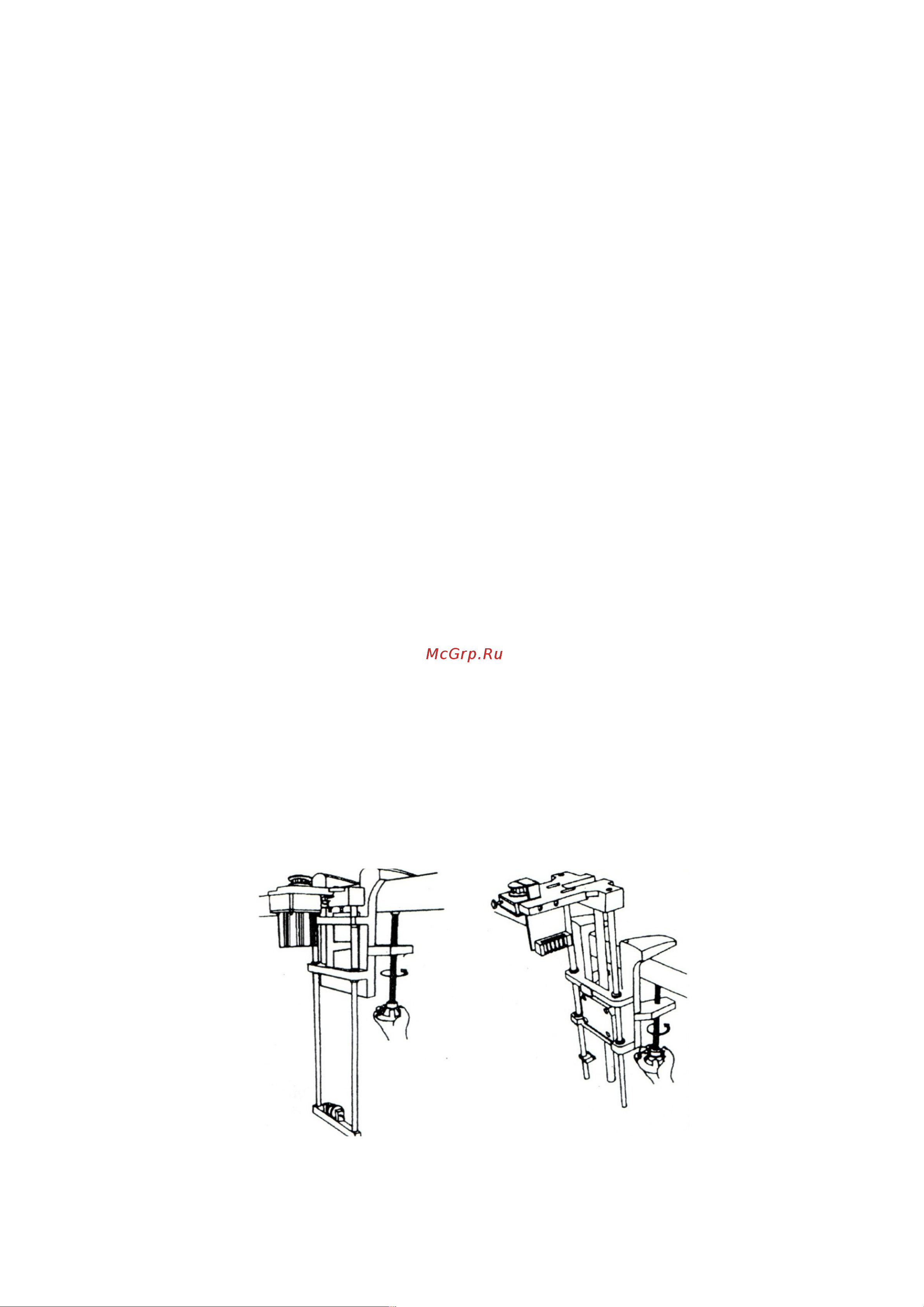

1. Установить направляющие подъёма линейки струбцинами к столу (см. рис. 1). При этом

необходимо учесть следующее: направляющая, на которой имеется двигатель подъёма

должна находиться справа по отношению к настилу.

2. Достать из коробки плоский ремень и закрепить его конец пластиной, установленной на

правой направляющей прижимной пластины (см. рис.2). Далее ремень пропускается по

направляющему ролику через стол на левую направляющую. В левой направляющей

ремень пропускается через ролик вниз на нижний ролик (см. фото1) после этого ремень

через нижний ролик поднимается к верху, натянуть ремень таким образом, что бы верхние

основания направляющих были на уровне стола. Затем закрепить ремень прижимной

пластиной (см. рис.2)

3. Достать из упаковки линейку и положить её на стол. Снизу линейки имеется резиновая

кромка. Положить линейку таким образом, что бы резиновая кромка находилась ближе к

настилу.

4. Достать из упаковки 6 болтов с квадратной головкой и вставить их в направляющие

линейки (см.рис.3) 2 болта вставить в правую часть, четыре в левую.

5. Достать из упаковки натяжитель ремня для ножа (см.фото2)

6. Вставить болты, установленные в направляющие линейки, в отверстия верхних оснований

направляющих подъёма линейки (см.рис.2) и закрепить гайками. Оставшиеся 2 болта с

левой стороны линейки вставить в отверстия натяжителя ремня и так же закрепить гайками

(см. фото2)

7. Достать из упаковки дисковый нож и противовес. Вкрутить противовес сбоку ножа.

Отвернуть в основании ножа винты таким образом, что бы прорезь была свободна

(см.рис.4). Нож вставляется в направляющую ножа линейки таким образом: если смотреть

со стороны настила, режущий диск должен быть слева.

8. Достать из упаковки зубчатый ремень и уложить его в левую часть основания ножа.

Закрепить ремень болтами (см.рис.5). Вставить нож в правую часть направляющей линейки

(см.рис.6). Зубчатый ремень уложить в направляющую ножа и протянуть его до конца

линейки. Далее уложить ремень в ролик натяжителя (см.рис.7) и протянуть его к боковой

части линейки до правого конца (см. рис.8). Выдвинуть нож до конца в право. Пропустить

ремень через ведущий ролик и закрепить его в основании ножа справа. Вращая маховик

натяжителя натянуть ремень.

9. Установить стойку ножа (см. рис.9), и подключить разъём на нож (см.рис. 10).

10. Установить на стойку ножа пульт управления.

11. Подключить к пульту управления все разъёмы (см.рис.11)

12. Установить защитные кожухи.

Рисунок 1
