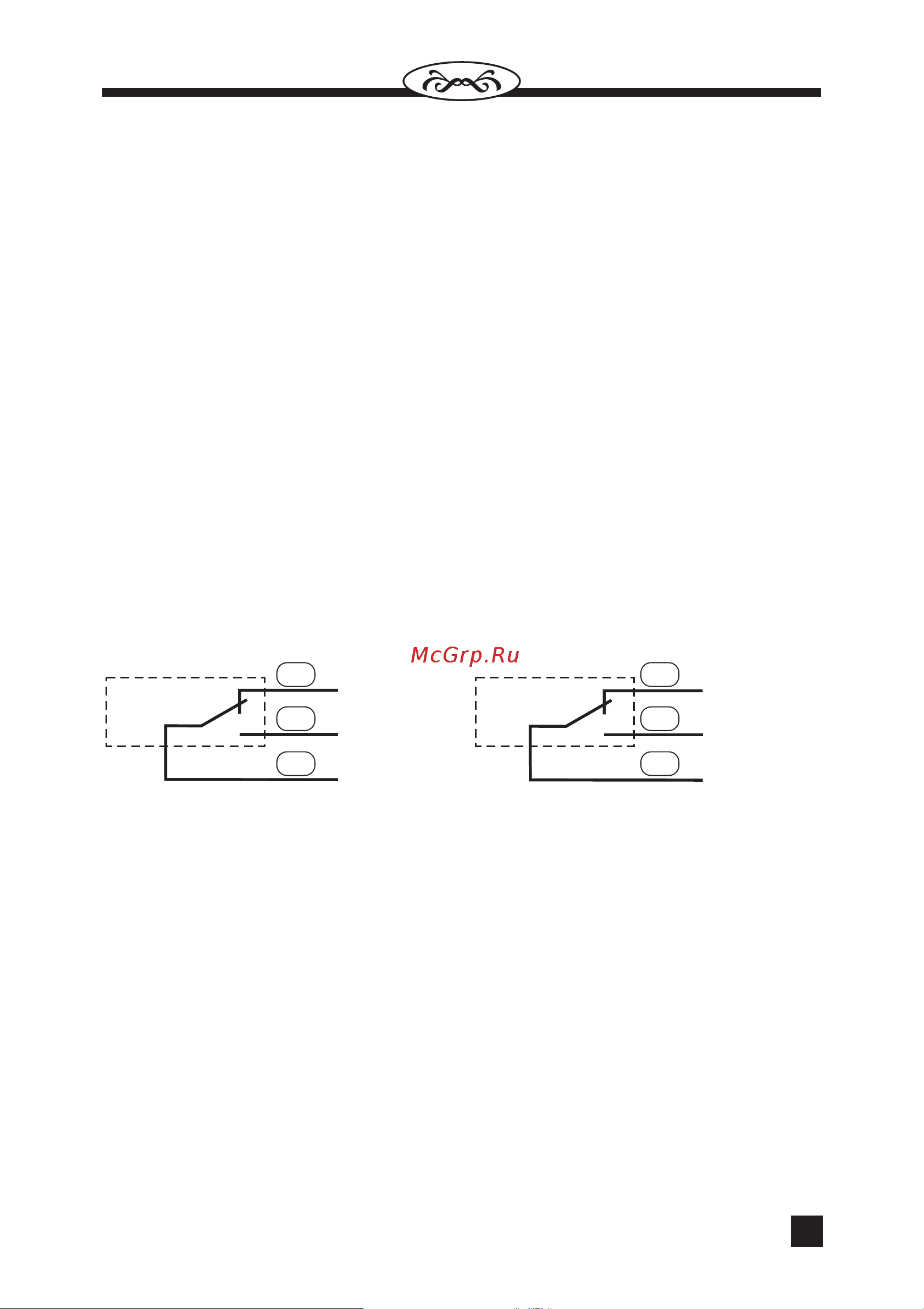

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА GUARD RF 311А РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ Система GUARD RF 311 А предназначена для стационарной установки на автомобили категорий Ml легковые и N1 грузовые и специальные автомобили с общей массой до 3 5 т Автомобили должны использовать только 12 вольтовые системы электрооборудования с общим отрицатель ным выводом на корпус Антенна приемника сигналов брелока представляет собой отрезок провода длиной около 17 см выходящий из блока управления Расправьте антенну на полную длину и расположите ее так чтобы она не была экранирована Установите индикатор системы на приборной панели в месте обеспечивающем необходимый обзор Установите кнопку VALET на приборной панели в месте обес печивающем удобство пользования Установку датчика объема или внешнего датчика удара произве дите согласно инструкции по установке на соответствующее устройство Произведите подключение блока управления в соответствии со схемой предварительно вынув предохранители из держателей ПОДКЛЮЧЕНИЕ ЗАМКОВ ДВЕРЕЙ Система RF 311A позволяет управлять дверными замками различных типов и с разной длительностью управляющего сигнала Ниже приведена схема выходных цепей управления дверными замками Нормально замкнут Нормально замкнут Нормально разомкнут Нормально разомкнут Управление запиранием Управление отпиранием ПОДКЛЮЧЕНИЕ ДАТЧИКА ОБЪЕМА ИЛИ УДАРА Двухуровневый датчик объема или датчик удара подключается к разъему ХЗ блока управления Функциональное назначение контактов разъема ХЗ блока управления нумерация слева направо 1 питание датчика 12 В 2 общий О В корпус 3 сигнальный вход тревожного уровня 4 сигнальный вход предупредительного уровня Сигнальные входы рассчитаны на низкий активный уровень напри мер открытый коллектор п р п ТАЙМЕРНЫЕ КАНАЛЫ Таймерные каналы 1 и 2 а также таймерный канал 3 в ка честве которого используется вывод XI 9 Дистанционное радиооповеще ние при выключенном подуровне 7 1 могут использоваться для управле ния различными устройствами Выбор варианта использования таймерных каналов определяется наличием на автомобиле соответствующего оборудо вания
