ALLIGATOR M-1500/2000 “Инструкция по установке” © Saturn Marketing Ltd.

ТЁМНО-ЗЕЛЁНЫЙ ПРОВОД: (-) ТРИГГЕР КАПОТА/БАГАЖНИКА

Когда система находится в режиме охраны, при замыкании ТЁМНО-ЗЕЛЁНОГО провода на «массу» про-

изойдет немедленное срабатывание системы.

Подсоединение: Подсоедините ТЁМНО-ЗЕЛЁНЫЙ провод к предварительно установленным концевым

выключателям капота и/или багажника отрицательной полярности.

ЧЕРНЫЙ ПРОВОД: “МАССА”

Черный провод подает “массу” на основной блок системы.

Подсоединение: Подсоедините ЧЕРНЫЙ провод системы к отрицательной клемме аккумулятора.

ОРАНЖЕВЫЙ ПРОВОД: ОТРИЦАТЕЛЬНЫЙ ВЫХОД 500 мА ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ ДЛЯ БЛОКИ-

РОВКИ СТАРТЕРА НОРМАЛЬНО ЗАМКНУТЫМ РЕЛЕ

ОРАНЖЕВЫЙ провод служит для управления нормально замкнутым реле блокировки стартера. Это отри-

цательный транзисторный слаботочный

выход (максимальный ток нагрузки 500 мА) и должен использо-

ваться только для управления катушкой реле блокировки стартера.

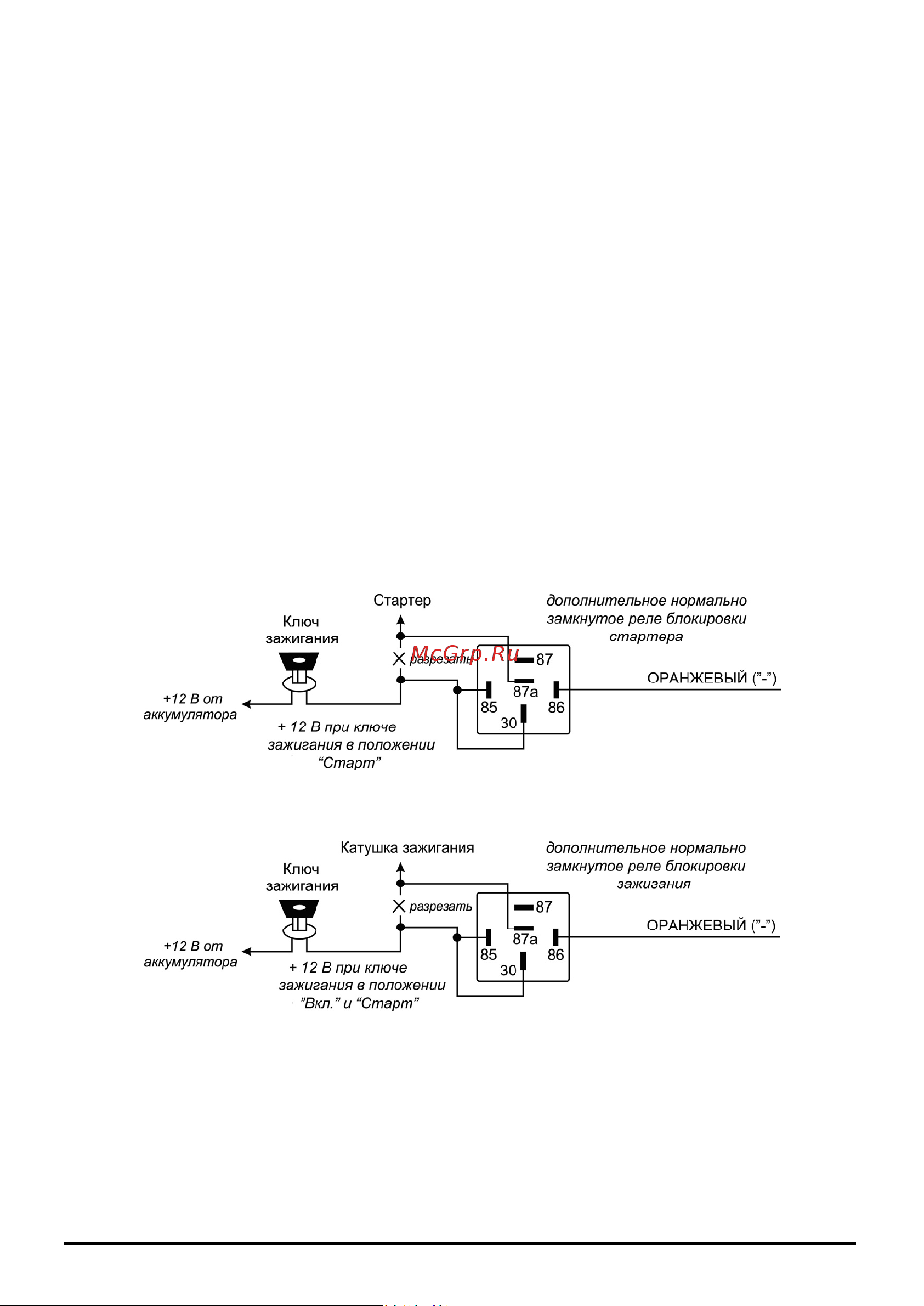

Подсоединение: Для блокировки цепи запуска стартера подсоедините ОРАНЖЕВЫЙ провод системы к

контакту № 86 дополнительного реле. Подсоедините контакт № 85 реле к проводу от замка зажигания, на

который поступает напряжение +12В, когда ключ зажигания находится в

положении “ЗАПУСК” (CRANK), и

присутствует напряжение 0В, когда ключ зажигания находится в любом ином положении.

Перережьте вышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-

соедините ту часть обрезанного провода, которая идет от замка зажигания, к контакту № 30 реле. Подсое-

дините другую часть провода к контакту № 87A реле.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание

на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле

блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

Схема подключения ОРАНЖЕВОГО провода для блокировки цепи зажигания автомобиля:

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ОРАНЖЕ-

ВЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!

КРАСНЫЙ/БЕЛЫЙ ПРОВОД С ПРЕДОХРАНИТЕЛЕМ 5A: +12В ПОСТОЯННОГО ТОКА ОТ АККУМУЛЯТОРА

Этот провод подает питание на основной блок системы. Он подсоединен через предохранитель 5A к КРАС-

НОМУ проводу системы.
