EKHTS200+260AB(9)
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4PW60907-7
Инструкция по монтажу
5

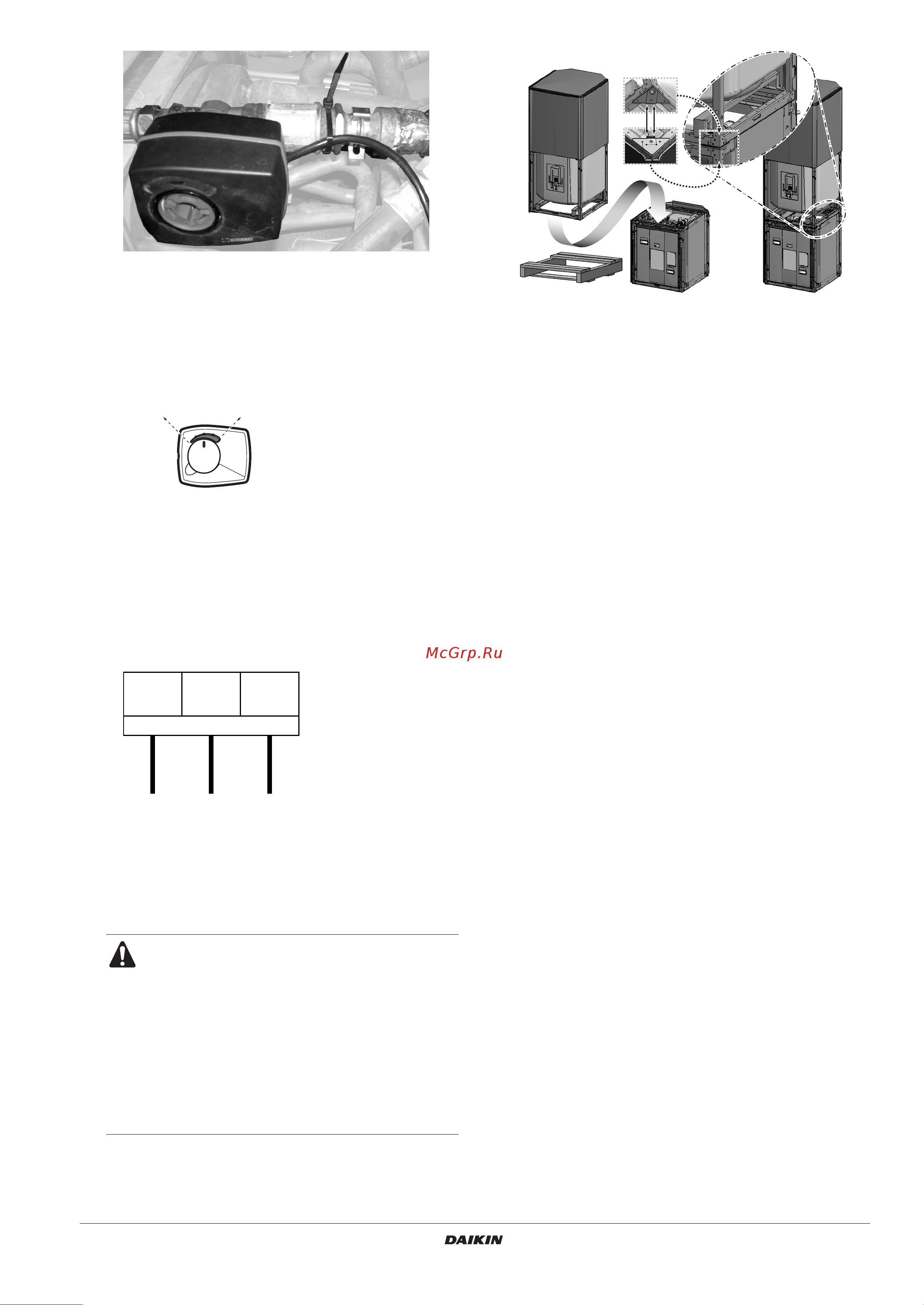

6 Насадите электродвигатель на втулку.
При выполнении этой операции старайтесь не повернуть
втулку, чтобы сохранить положение клапана, заданное
при выполнении действий, предусмотренных шагом 4.
7 Оденьте ручку на крышку электродвигателя клапана,
как показано ниже.
Проследите за тем, чтобы ручка была одета полностью,
чтобы агрегат мог автоматически управлять ею. Если
ручка слегка поднята, возможна работа в ручном
режиме.
8 Выполните электрические соединения в распредели-
тельной коробке внутреннего агрегата, как показано на
приведенной далее схеме: (сначала убедитесь в том, что
электропитание выключено)
Соблюдайте соответствующую схему электрических
соединений внутри агрегата (схема приведена в инструк-
ции по монтажу внутреннего агрегата).
Также см. электрическую схему, прилагаемую
к внутреннему агрегату.
5 Смонтируйте модуль резервуара поверх внутреннего
агрегата.
6 Подсоедините гибкие шланги как показано на рисунке 4.
■ 2 гибких шланга с быстроразъемными соединениями на
обеих сторонах необходимо подсоединить к змеевику
(см. рисунок 4).
■ 2 гибких шланга с быстроразъемным соединением на
одной стороне и резьбовым соединением на другой
необходимо подсоединить к выходу горячей воды и
входу холодной воды (их следует вывести из задней
панели (см. рисунок 4). В зависимости от места
установки (слева или справа) вырежьте требуемые
выбивные отверстия из задней панели. Оденьте втулку
на края выбитых отверстий, чтобы защитить гибкие
трубопроводы.
Если используется соединение рециркуляции, подсоеди-
ните трубу с резьбовым соединением к этому отверстию
и также проведите ее через отверстие в задней панели
(см. рисунок 4).
Обогрев
помещения
Резервуар для горячей воды
для бытового потребления
X2M
345
3-ходовой клапан
BLU
BLK
BRN
NYL
■ В силу веса резервуара для горячей воды для
бытового потребления рекомендуется
работать с резервуаром и поднимать его
вдвоем.
■ См. приведенную ниже иллюстрацию и
обеспечьте, чтобы при монтаже модуля
резервуара установочные направляющие во
всех четырех углах резервуара для горячей
воды для бытового потребления строго
совпадали с четырьмя установочными
направляющими в верхней части внутреннего
агрегата.
1 Соединение выхода горячей воды (G 3/4" внутренняя
резьба)
2 Соединение входа горячей воды (G 3/4" внутренняя
резьба)
3 Соединение выхода горячей воды внизу резервуара
(быстроразъемное)
4 Соединение входа холодной воды внизу резервуара
(быстроразъемное)
5 Соединение рециркуляции (G 1/2" наружная резьба)
6 Соединение приема потока из главного внутреннего
агрегата EKHBRD (быстро разъемное)
7 Соединение выхода возврата в главный внутренний
агрегат EKHBRD (быстро разъемное)
8 3-ходовой клапан
9 Соединение приема потока из главного внутреннего
агрегата EKHBRD внизу резервуара (быстроразъемное)
10 Соединение выхода возврата в главный внутренний
агрегат EKHBRD внизу резервуара (быстроразъемное)
