6.4 Spazi liberi di rispetto

Al fine di consentire un uso corretto della macchina e permettere un'agevole manutenzione della stessa, in

condizioni di sicurezza, si prevede che l'installazione avvenga in una posizione che rispetti gli spazi liberi

minimi per l'apertura della macchina

6.5 Montaggio

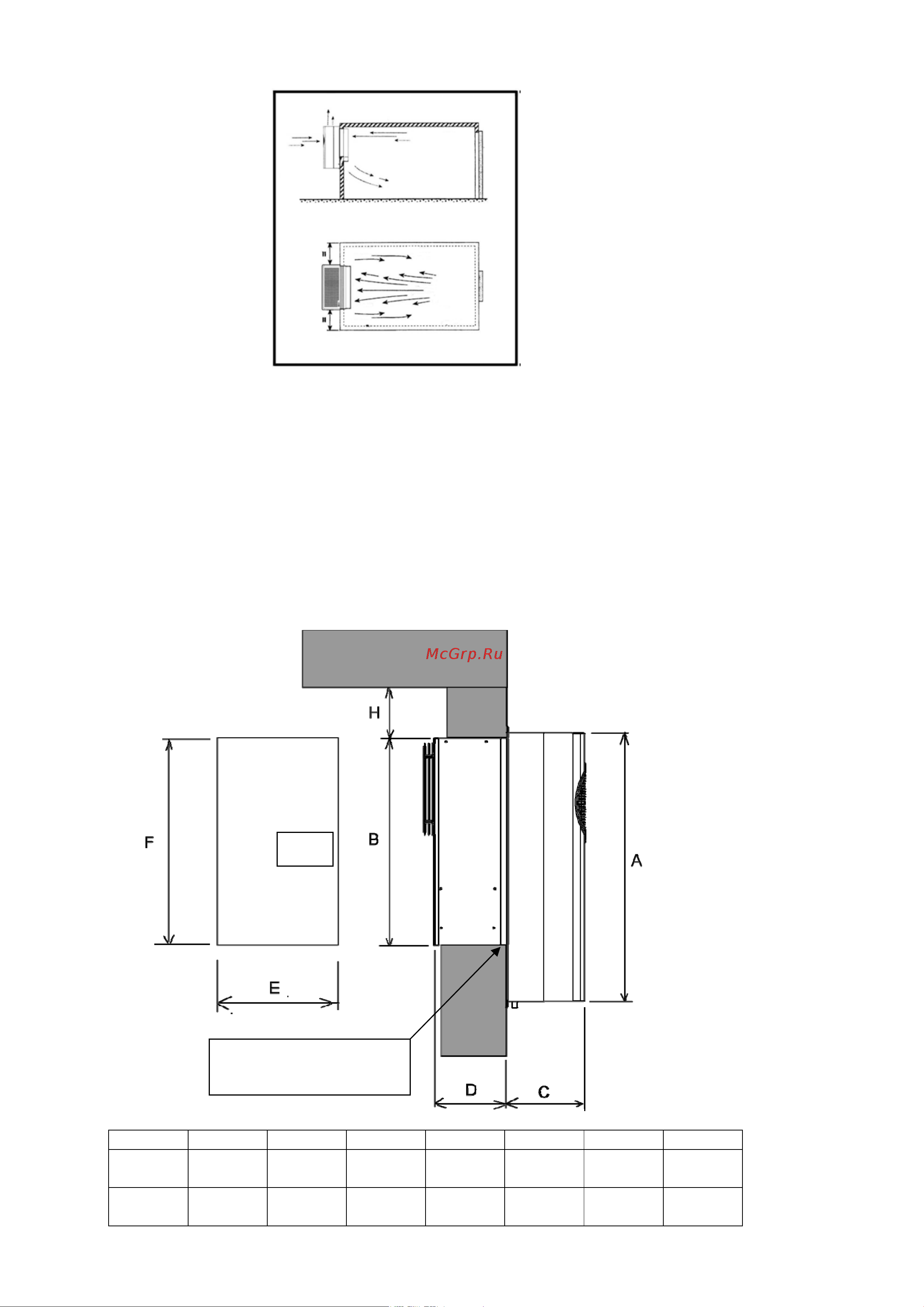

A) Praticare un foro, sulla parete della cella, di dimensioni idonee, vedi figura.

B) Posizionare l’unità sulla cella infilando dall’esterno la parte evaporante nel foro cella

preventivamente predisposto.

C) Fissare l’unità con le apposite viti

Mod. A B C D E F H

LMSW*

030-050

735 570 210 225 380 575 100

LMSW*

060-075

735 570 210 225 600 575 100

Iniettare silicone su tutto

il perimetro del tampone

Foro
