8

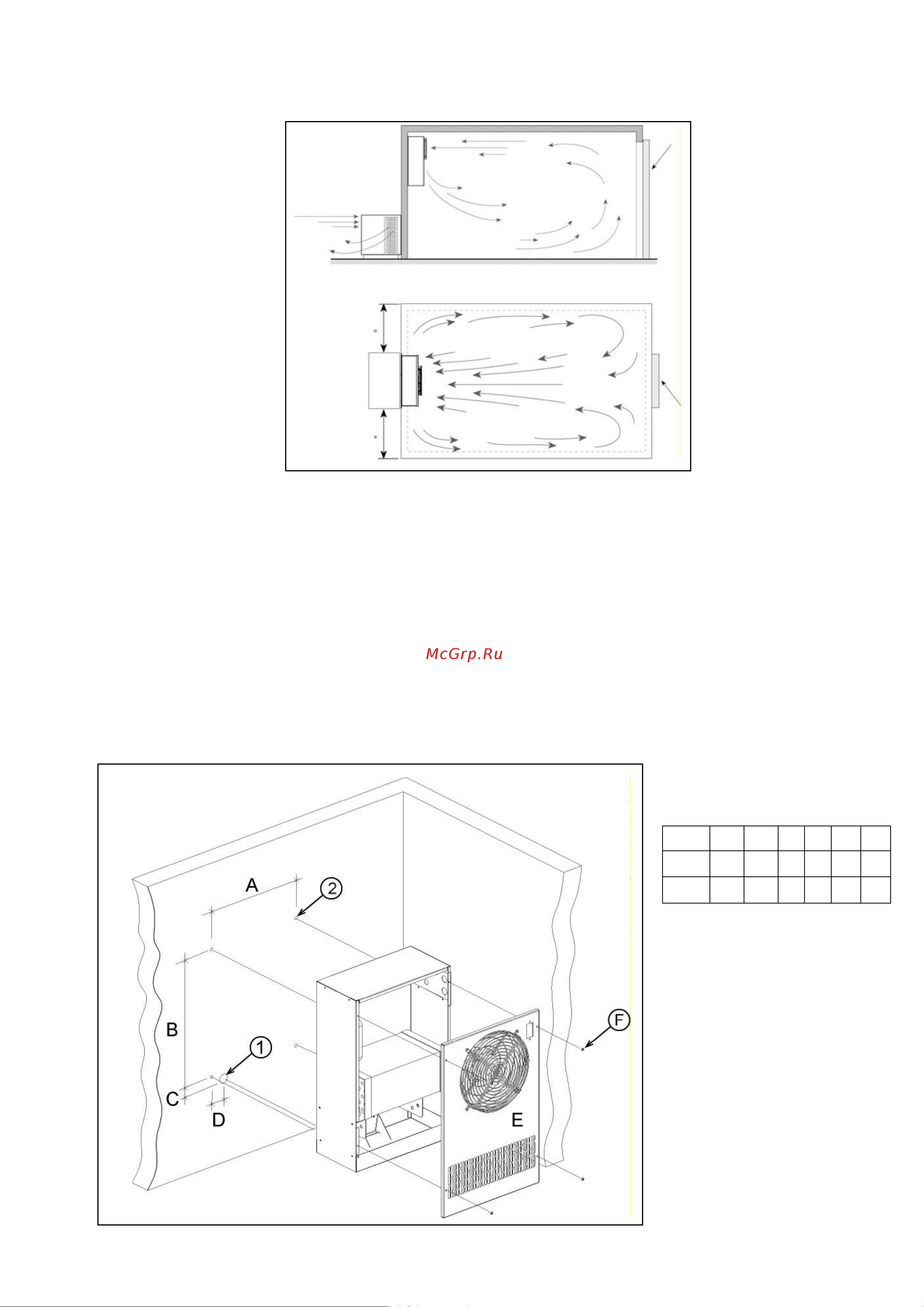

6.4 Spazi liberi di rispetto
Al fine di consentire un uso corretto della macchina e permettere un'agevole manutenzione della stessa, in
condizioni di sicurezza, si prevede che l'installazione avvenga in una posizione che rispetti gli spazi liberi minimi
per l'apertura della macchina
6.5 Montaggio
Posizionare l’unità condensatrice a pavimento.
Evaporatore a parete
Montare ora l’unità evaporante procedendo come segue:
A) aprire il coperchio portaventole E svitando le 4 viti F quindi eseguire i fori sulla parete della cella
rispettando la distanza dalla parete.
A B C D Ø1 Ø2
RDV1
330 420 21 47 30 9
RDV1
550 420 21 47 30 9
