I
ATTENZIONE!
Prima di eseguire qualsiasi intervento sulla valvola di regolazione è importante e prioritario,
sempre, rispettare la pressione massima riportata nel dato della targa dati tecnici della
pompa - figura (A). È importante assicurarsi, sempre, prima di intervenire sulla regolazione,
che l'ugello impiegato sia idoneo alle prestazioni della pompa stessa - figura (B).
Attenersi poi alle indicazioni dei punti sotto citati per evitare mal funzionamenti e/o effetti
nocivi che potrebbero ridurre l'efficienza e la durata dei componenti, quali la pompa e la
valvola di regolazione.
GB
ATTENTION!

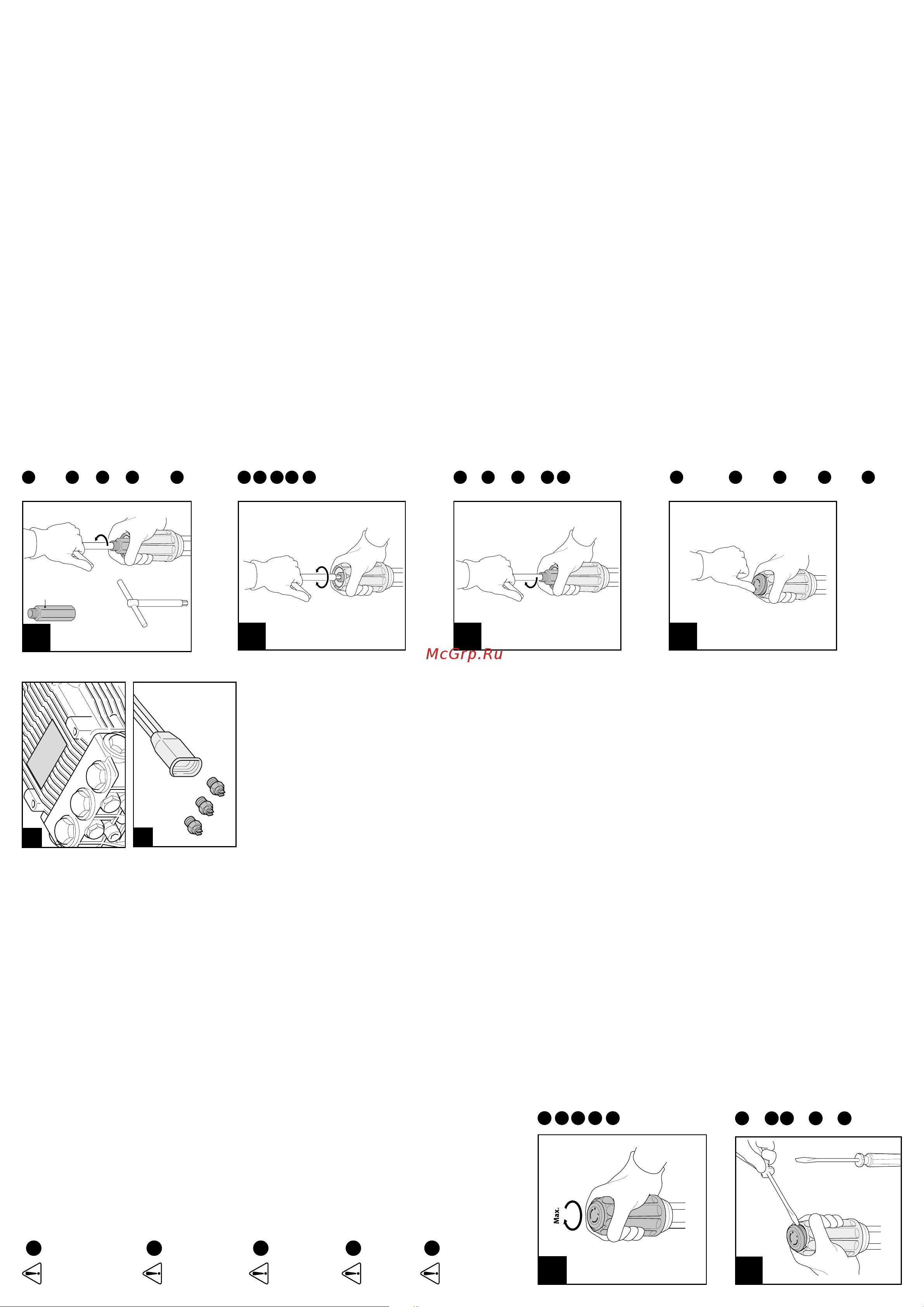

Before carrying out any adjustments on the regulating valve, it is essential, to respect
the maximum pressure rating given on the technical data sticker on the pump - fig. (A).
It is also essential, that even before carrying out any adjustments, to ensure that the
nozzle used is suitable to the pump performances - fig. (B). Follow the instructions of
the following points, to avoid malfunctions and/or accidental damage, which could reduce
the efficiency or during of the components (pump regulating valve).
F
ATTENTION!
Avant d'intervenir sur le clapet de réglage, il est toujours indispensable de tenir compte des limites de pression indiquées sur la
plaque données techniques de la pompe - fig. (A). Avant d'intervenir sur la réglage, il est indispensable, toujours, s'assurer que le
gicleur utilisé convient pour les prestations de la pompe - fig. (B). Respecter les indications reprises ci-dessous pour éviter tout
mauvais fonctionnement et/ou effets nuisibles qui pourraient réduire l'efficacité et la durée des composants, c.a.d. la pompe et le
clapets de réglage.
D
ACHTUNG!
Bevor auf das Einstellungsventil jede Wartung durchzuführen, wichtig ist den Höchstdruck einzuhalten. Der Höchstdruck
können sie auf das Leistungsschild finden - Abb. (A). Ist immer wichtig, sicher zu sein, dass das Düse an den Pumpenleistungen
geeignet ist - Abb. (B). Dann die untenangeführten Punkte befolgen, um jedes Funktionsstörung und/oder schädliche
Wirkungen zu vermeiden, die Wirksamkeit und die Dauer der Bestandteile reduzieren könnten, wie Pumpe und Ventile.
E
ATENCIÓN!
Antes de proceder a cualquier manipulación en las válvulas de regulación, es importante verificar y respetar siempre la presión
máxima indicada en la placa de los datos técnicos de la bomba - fig. (A). Es importante comprobar, siempre, antes de proceder a
cualquier manipulación, que la boquilla usada sea idónea a las prestaciones de la bomba misma - fig. (B).Ademas, se deben tener
en cuenta y respetar las indicaciones de los puntos abajo indicados para evitar problemas de mal funcionamiento y/o efectos
nocivos que podrían disminuir la eficiencia y la duración de los componentes, así como la bomba y la válvula de regulación.
A
B
I
Regolare la pressione agendo sulla vite di registro.
GB
Regulate the pressure acting on the adjusting screw.
F
Régler la pression en agissant sur la vis de réglage.
D
Durch die Stellschraube den Druck regulieren.
E
Regular la presión actuando sobre el tornillo de registro.
I
Allentare il dado di bloccaggio della vite di registro, mediante l'attrezzo cod. 1560590
(disponibile a richiesta). Utilizzare una chiave (esagono interno 6 mm) per tenere ferma la vite
di registro.
GB
Loosen the locking nut of the adjusting screw, using the tool code 1560590 (available on
request). Use a key with internal dimension of 6 mm to keep in position the adjusting screw.
F
Relâcher l'écrou de blocage de la vis de réglage a l'aide de l'outil code 1560590 (disponible sur
demande). Utiliser une clef (hexagone int. 6 mm) pour bloquer la vis de réglage.
D
Die Klemmmutter der Stellschraube beim Gebrauch des Werkzeugs Code 1560590 (lieferbar
nach Wunsch) lösen, und ein Schlüssel (mit inneren 6 mm Sechskant) verwenden, um die
Stellschraube zu halten.
E
Soltar la tuerca de bloqueo del tornillo de registro mediante el instrumento código 1560590
(disponible bajo pedido). Usar una llave hexagonal (de hexágono interno 6 mm) para bloquear
el tornillo de registro.
I
Avvitare a fondo la manopola della valvola, al massimo della regolazione.
GB
Tighten the valve handle fully until the max. regulation.
F
Visser à fond la poignée du clapet, jusqu'au le réglage maximum.
D
Ziehen sie der Griff des Ventils vollständig fest, bis zum Maximum der Regulierung.
E
Atornillar a fondo la manivela de la válvula hasta el máximo de la regulación.
1
I
Mediante l'uso di un cacciavite o utensile similare, togliere il tappo di chiusura della
parte superiore della manopola.
GB
Using a screwdriver or similar tool, remove the closing cap of the handle top part.
F
A l'aide d'un tourne-vis ou outil semblable, enlever le bouchon de fermeture de la
partie supérieure de la poignée.
D
Beim Gebrauch von einem Schraubenzieher oder ähnliches Werkzeug, den
Gewindestöpsel von Griff Vorderseite beseitigen.
E
Mediante un destornillador o similar herramienta, sacar el tapón de cierre de la parte
superior de la manivela.
2
6mm
1560590
3
4
I
Una volta eseguita la regolazione, tornare a serrare il dado di bloccaggio ripetendo la manovra
come al punto 3 ma al contrario.
GB
Once the desired pressure has been obtained, fix the locking nut following the instructions in
point 3, in reverse order.
F
Après le réglage, serrer de nouveau l'écrou de blocage comme indique au point 3 mais en sens
contraire.
D
Nach die Regelung, die Klemmmutter wieder einschrauben wie in Punkt 3 aber gegenläufig.
E
Una vez finalizada la regulación, cerrar otra vez la tuerca de bloqueo repitiendo la maniobra
indicada en el punto 3, a la manera inversa.
I
Riposizionare il tappo di chiusura sulla manopola.
A questo punto la regolazione della pressione è terminata. È possibile regolare la pressione
mediante la manopola partendo dal valore massimo fissato fino alla pressione minima,
allentando la manopola fino a fine corsa.
GB
Re-position the closing cap on the handle. The pressure regulation procedure has been
completed. Regulate the pressure by means of the handle from the fixed max. value to the min.
pressure, by loosen the handle until the stroke limit switch.
F
Re-place le bouchon de fermeture sur la poignée. Le réglage de la pression est terminée et Vous
pouvez régler la pression à l'aide de la poignée en commençant de la valeur maximale fixée
jusqu'à la pression minimum, en relâchant la poignée jusqu'à la fin de la course.
D
Den Gewindestöpsel auf den Griff wieder positionieren. Jetzt ist der druck reguliert worden. Sie
können den Druck von Maximum bis Minimum durch den Griff regulieren. Dabei sollen sie den Griff
bis zum Endschalter lösen.
E
Colocar el tapón de cierre sobre la manivela. A este punto se ha finalizado la regulación de la
presión y la se puede regular mediante la manivela desde el máximo fijado hasta el mínimo,
llevando la manivela hasta el final de carrera.
5
6
