INFORMATIONEN ZUR INSTALLATION

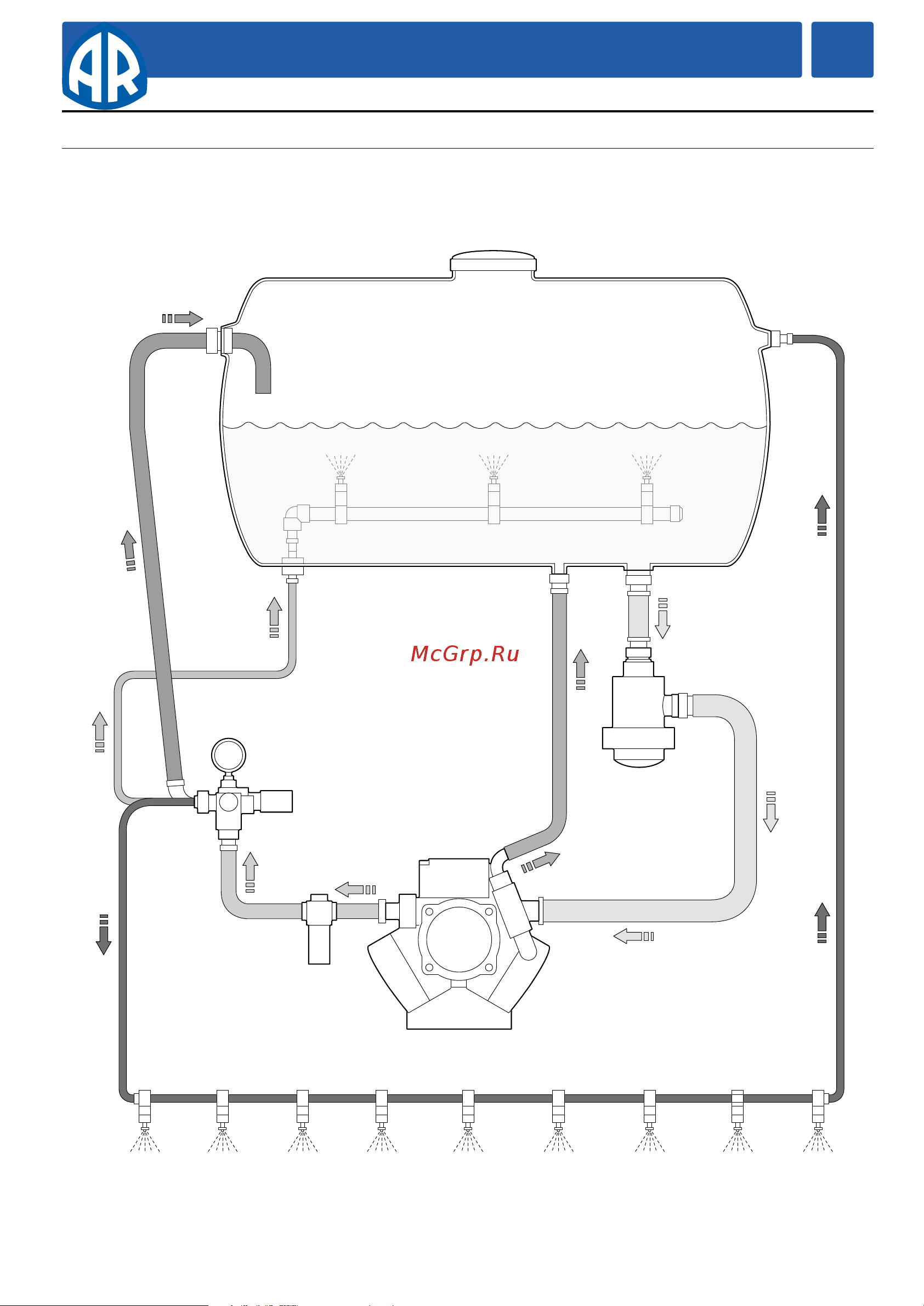

Montageschema (nicht verbindlich)
Die Abbildung skizziert ein typisches Montageschema, das allerdings nicht verbindlich ist.
UN003414-EW
Tank
Bewegung
Verteiler
Pumpe
Sprühstange
Sauglter
Drucklter
Bypass
Verteiler
Bypass
Überdruckventil
