8

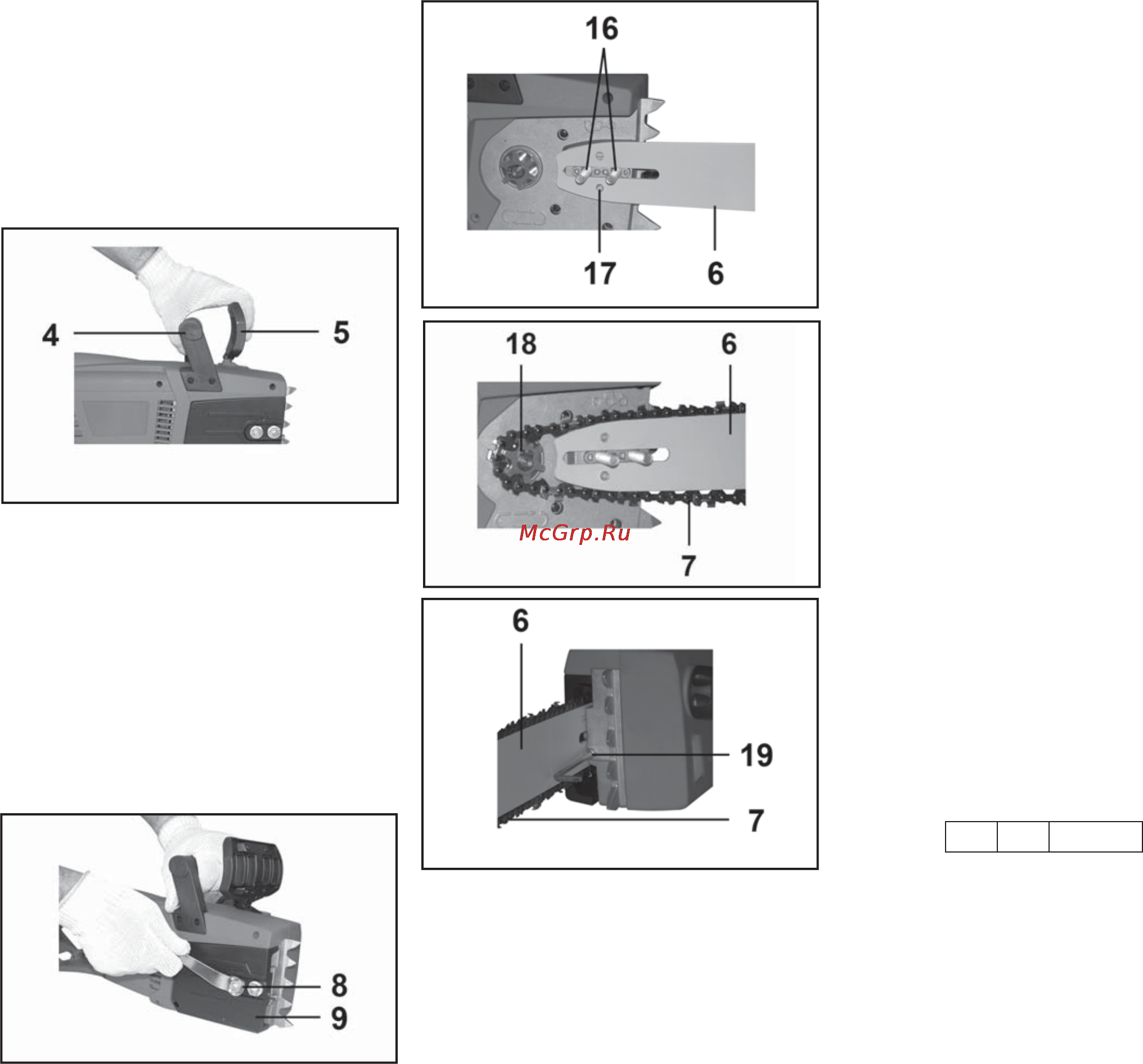

7. СБОРКА И РЕГУЛИРОВКА (Рис. 3-9)
Внимание! Перед проведением работ
по подготовке к эксплуатации, регули-
ровке и техническому обслуживанию
пилы необходимо отключить вилку се-
тевого шнура пилы от розетки электро-
сети. Для защиты рук от повреждений
об острые кромки режущих звеньев
пильной цепи используйте перчатки.
с верхней части шины.
Внимание! Убедитесь, что
режущие кром-
ки звеньев цепи направлены в сторону со-
ответствующую направлению движения
пильной цепи (7). На шине (6) и корпусе
пилы возле ведущей звездочки (18) изо-
бражен правильно установленный режу-
щий профиль звена.
7.2.2. Установите боковую крышку (9) на
место и наживите гайки (8), но не затяги-
вайте их.
7.2.3. При помощи шестигранного ключа
из комплекта поставки натяните пильную
цепь (7) закручивая регулировочный винт
7.1 Установка пильной шины
7.1.1. Установите тормоз цепи (5)в нера-
бочее положение переместив его в сторо-
ну дополнительной рукоятки (4).
7.1.2. Гаечным ключом из комплекта по-
ставки открутите гайки (8) и снимите бо-
ковую крышку (9).
7.1.3. Установите шину (6) длинным пазом
на направляющие шпильки (16) пилы, при
этом необходимо, чтобы натяжитель (17)
цепи совпал с отверстием для натяжения
пильной цепи на шине (6).
7.1.4. При необходимости натяжитель (17)
пильной цепи отрегулируйте заранее.
7.2. Установка пильной цепи
7.2.1. Наденьте пильную цепь (7) на веду-
щую звездочку (18) и вставьте хвостовики
пильных звеньев в паз шины (6) начиная
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Рис. 7
17
боту и обратитесь в Сервисный центр
или гарантийную мастерскую.
Гарантийный, а также послегарантийный
ремонт производится оригинальными де-
талями и узлами только в гарантийных
мастерских, указанных в перечне «Адре-
са гарантийных мастерских».
Примечание:
Техническое обслуживание электриче-
ских машин, проведение регламентных
работ, регулировок, указанных в руко-
водстве по эксплуатации, диагностика
не относятся к
гарантийным обязатель-
ствам и оплачиваются согласно действу-
ющим расценкам Сервисного центра.
С гарантийными обязательствами озна-
комлен и согласен:
_______________, ___________________
дата подпись
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ
КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУ-
ДОНГ, ШАНХАЙ, П.Р.
Импортер:
ООО «ЭНКОР-Инструмент-Воронеж»:
394018, Воронеж, пл. Ленина, 8.
Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
13. СВИДЕТЕЛЬСТВО О
ПРИЁМКЕ И ПРОДАЖЕ
Пила цепная ручная электрическая модели «ПЦЭ-2400/18Э» соответствует требова-
ниям ТУ 4851-001-74343425-2010, ГОСТ 30506-97, ГОСТ 12.2.013.0-91, ГОСТ 12.2.030-
2000 обеспечивающим безопасность жизни, здоровья потребителей и охрану окружаю-
щей среды и признана годной к эксплуатации.
Сертификат соответствия № РОСС CN.АЯ60.В21310, срок действия
с 24.09.2010 г. по 23.09.2013 г.
Сертификат соответствия выдан:
ОРГАН ПО СЕРТИФИКАЦИИ ПРОДУКЦИИ И УСЛУГ УЧРЕЖДЕНИЯ
«ВОРОНЕЖСКИЙ ЦЕНТР СЕРТИФИКАЦИИ И МОНИТОРИНГА»
394018. г. Воронеж, ул. Станкевича, 2, телефон: (4732) 59-77-93
Аттестат аккредитации РОСС RU.0001.10АЯ60
Уважаемый покупатель!
Дата изготовления вашего инструмента закодирована в серийном номере
инструмента.
09 02 00001
Первые две цифры – год выпуска инструмента, в нашем примере это 2009 год.
Вторые две цифры – месяц года, в котором был изготовлен инструмент. В нашем
примере это февраль.
Остальные цифры – заводской порядковый номер инструмента.
