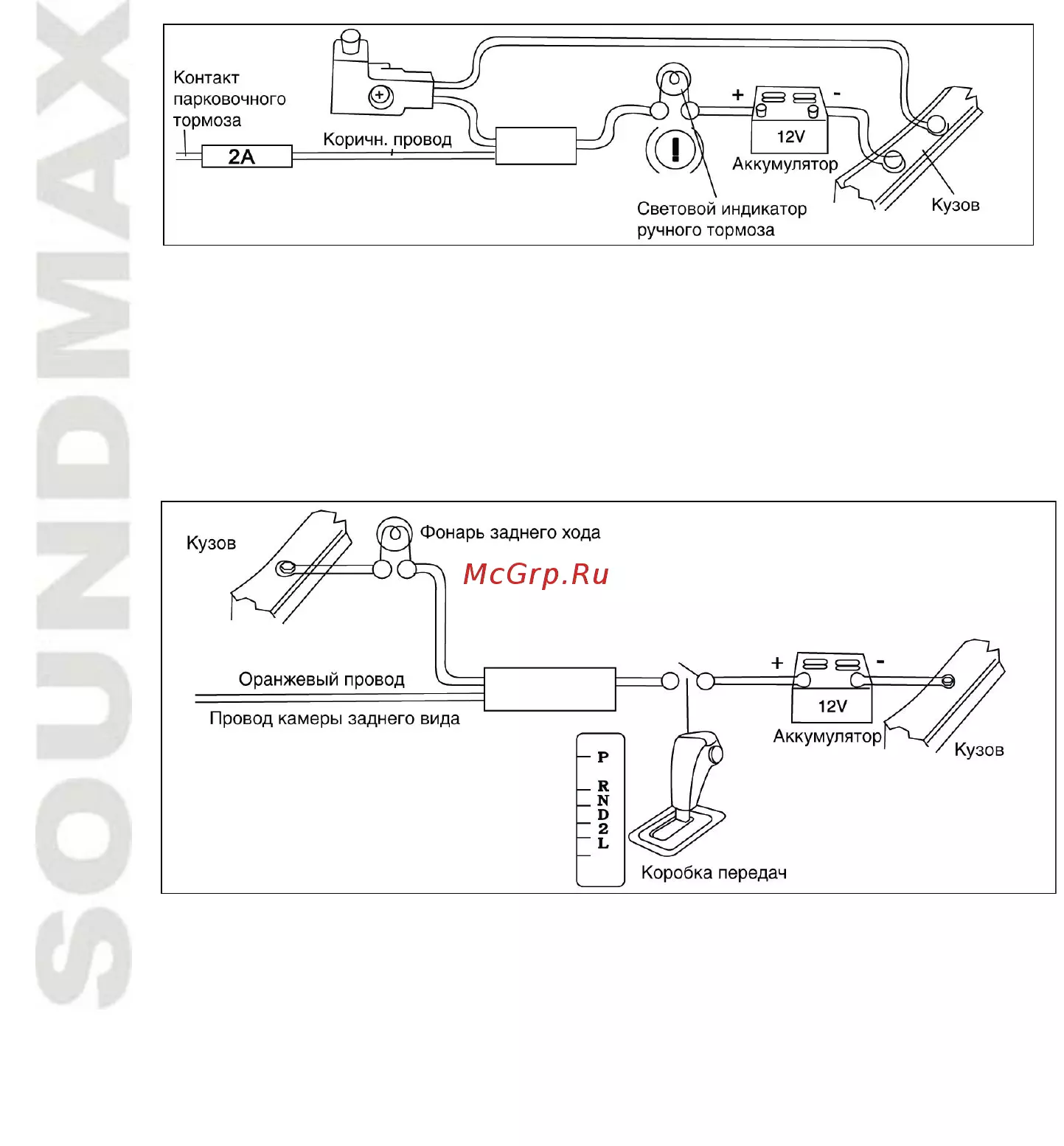

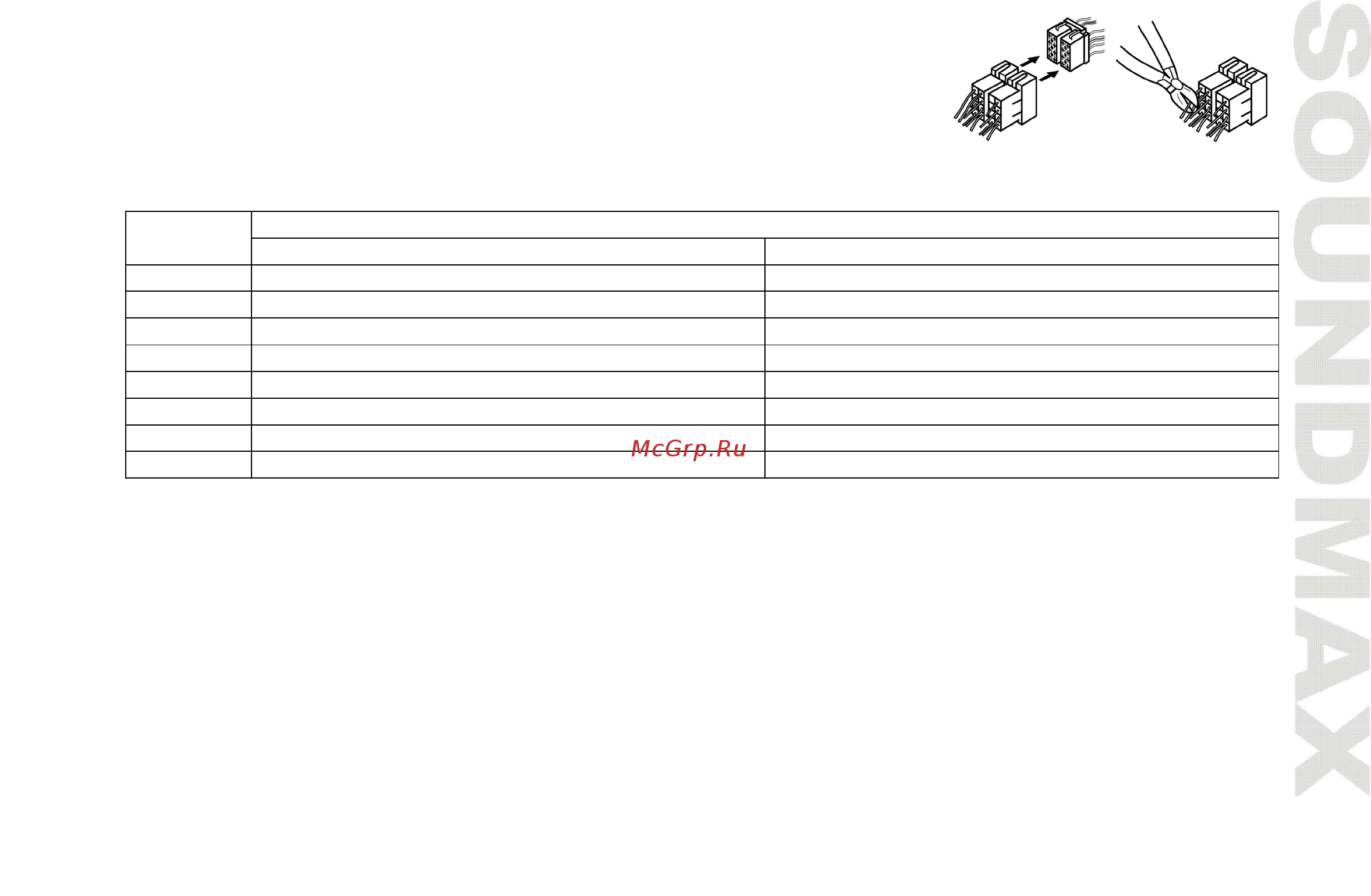

Использование разъема I SO 1 Если в Вашем автомобиле есть разъем ISO произведите подключение как показано на рисунке 2 Для подключений без разъемов ISO внимательно проверьте все провода перед подключением неправильное подключение может привести к повреждениям изделия Обрежьте разъем подключите цветные головки разъема к шнуру питания батареи в соответствии с приведенной таблицей Функция Номер Разъем А 1 2 3 4 5 6 7 8 Разъем В Тыл прав динамик Фиолетовый Тыл прав динамик Фиолет Черный Фронт прав динамик Серый Фронт прав динамик Серый Черный Фронт лев динамик Белый Фронт лев динамик Белый Черный Тыл лев динамик Зеленый Тыл лев динамик Зеленый Черный Питание 12В Желтый Питание антенны усилит Синий Зажигание Красный Заземлен ие Черный Примечание Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления дополнительным усилителем 41
