111

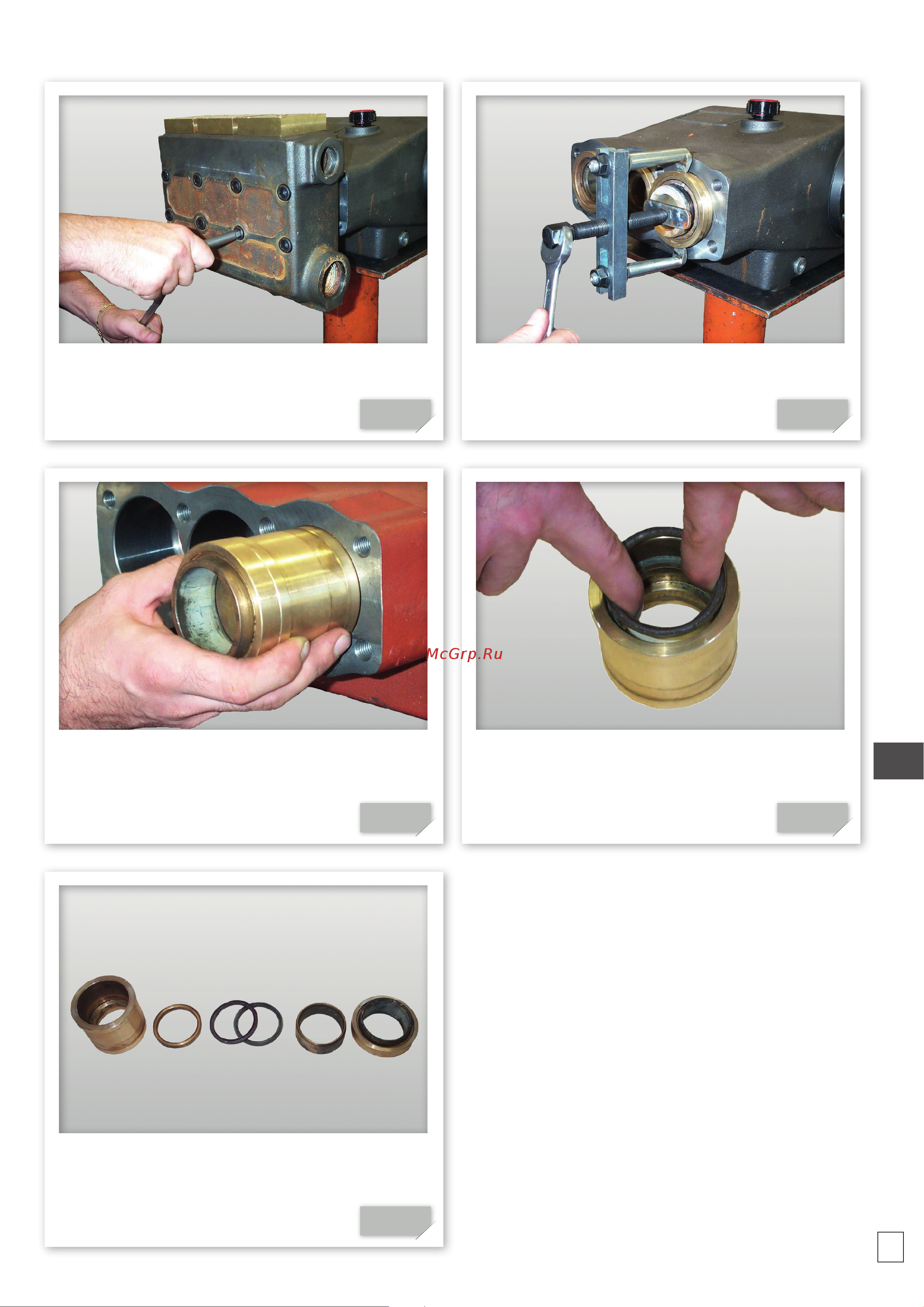

Inspektion des Pumpaggregats (Bezüge Explosionszeichnung Abb. 22)
Die 8 Schrauben (Pos. 1) des Kopfgehauses
lösen (Pos. 2).
01 Die Dichtungshalterungen (Pos. 3) mit
entsprechendem Abziehwerkzeug
entfernen.
02
Beim Demontieren der Halterungen (Pos.
3-4) darauf achten, nicht die Dichtungssitze
zu beschädigen.
03 Das Dichtungshalterungsaggregat (Pos.
16) auf einer sauberen Fläche positionieren
und die Dichtungen
herausnehmen.
04
Den Zustand aller Komponenten
kontrollieren und die eventuell
verschlissenen ersetzen.
05
• Zu bemerken: Bei jedem Demontieren
immer alle O-Ringe ersetzen und die
Dichtungen mit Silikonfett fetten.
Penetrationsgrad gemäß Norm ASTM 265-
295
• Für die Montage der Teile genau umgekehrt
zu den oben beschriebenen Phasen
vorgehen.
DE
Abb. 10 Abb. 11
Abb. 12 Abb. 13
Abb. 14
