157

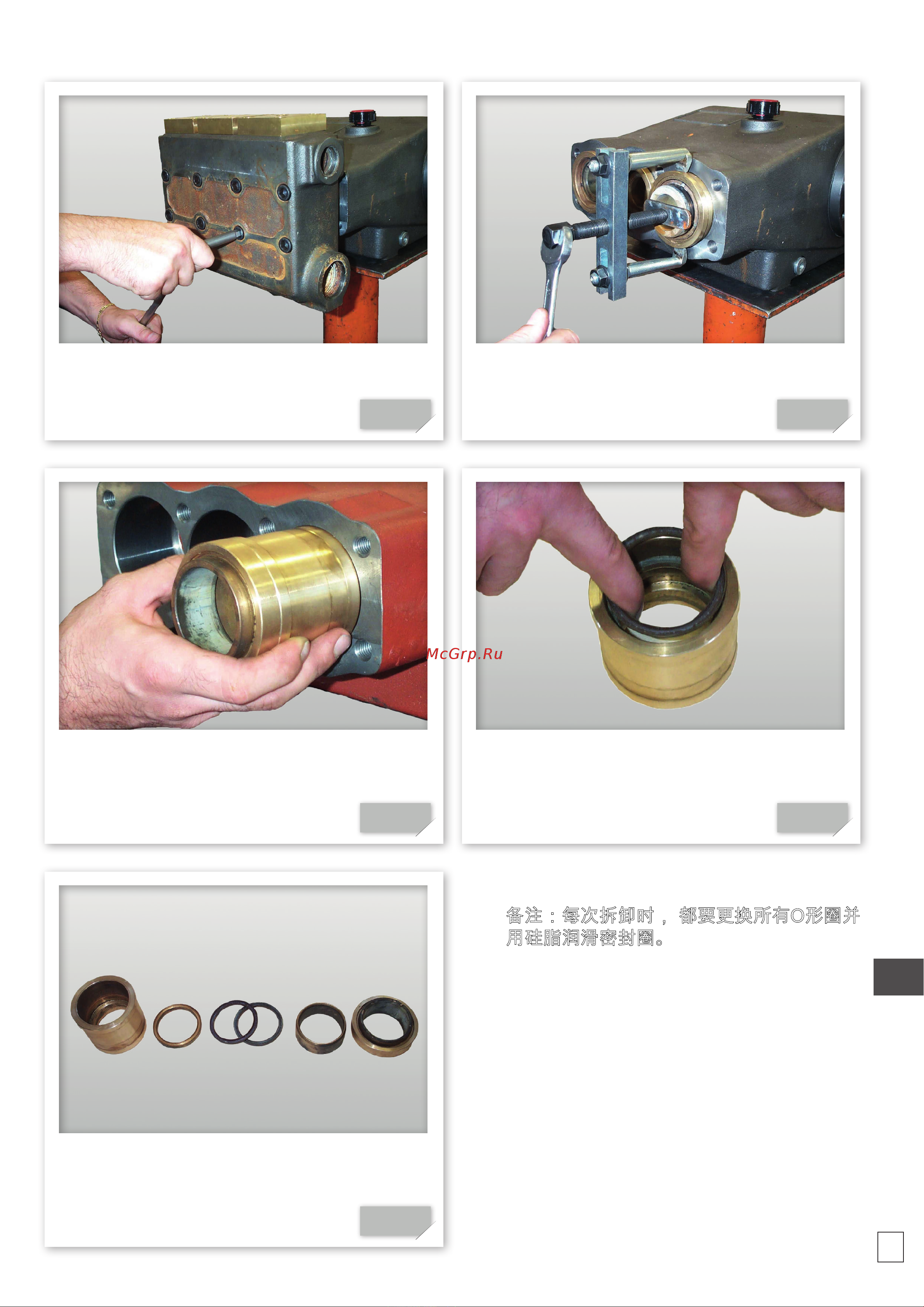

泵体的检测 (参阅分解图22)
拧松泵头（2）的8个螺丝（1）。
01
通过专用抽取器将密封垫圈支座（3）抽
出 。
02
拆卸支座（3-4）时应小心， 注意不要损
坏密封支座。
03
将密封垫圈支座组件（18）置于干净平面
上并取出密封垫圈。
04
检查所有部件的状况， 如有必要更换磨
损部件
05
备注：每次拆卸时， 都要更换所有O形圈并
用硅脂润滑密封圈。
渗透度符合ASTM 265-295标准。
• 部件的安装按上述步骤的反顺序准确执行。
CN
图10 图11
图12 图13
图14
