88

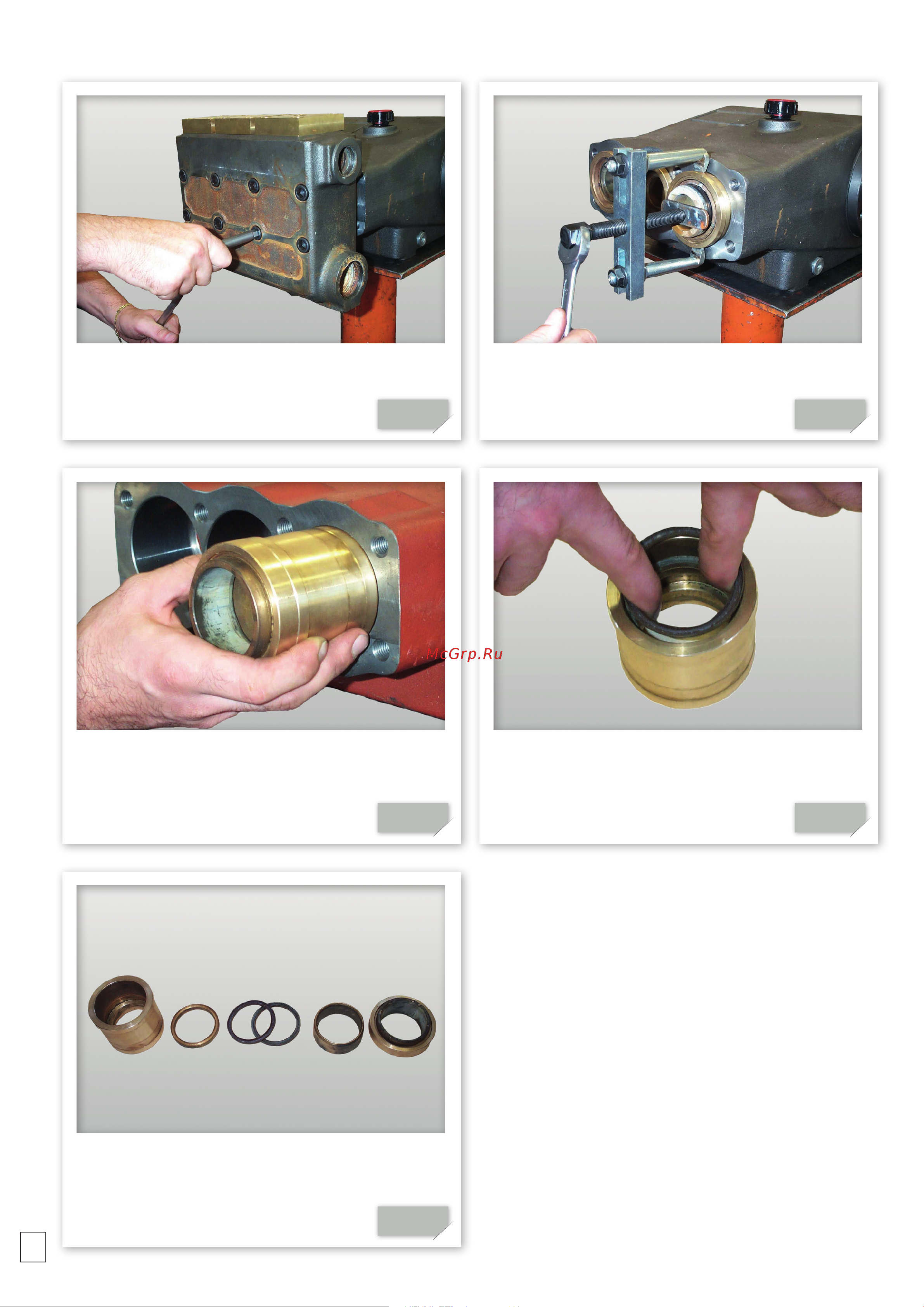

Inspección del grupo bombeador (referencias a la dibujo de despiece Fig. 22)
Desenroscar los 8 tornillos (pos. 1) de la caja
cabeza (pos. 2).
01 Sacar los soportes empaquetadura (pos. 3)
con extractor correspondiente.
02
Prestar atención en el desmontaje de
los soportes (pos. 3-4) para no dañar los
asientos de estanqueidad.
03 Colocar el grupo soporte empaquetaduras
sobre una supercie limpia y sacar las
empaquetaduras (pos. 16).
04
Comprobar las condiciones de todos los
componentes y eventualmente cambiar los
gastados.
05
• NB: A cada desmontaje sustituir siempre
todas las juntas tóricas (O ring) y engrasar
las empaquetaduras con grasa con
silicona.
Grado de penetración según la norma
ASTM 265-295
• Para montar las piezas efectuar al revés las
operaciones de desmontaje.
Fig. 10 Fig. 11
Fig. 12 Fig. 13
Fig. 14
