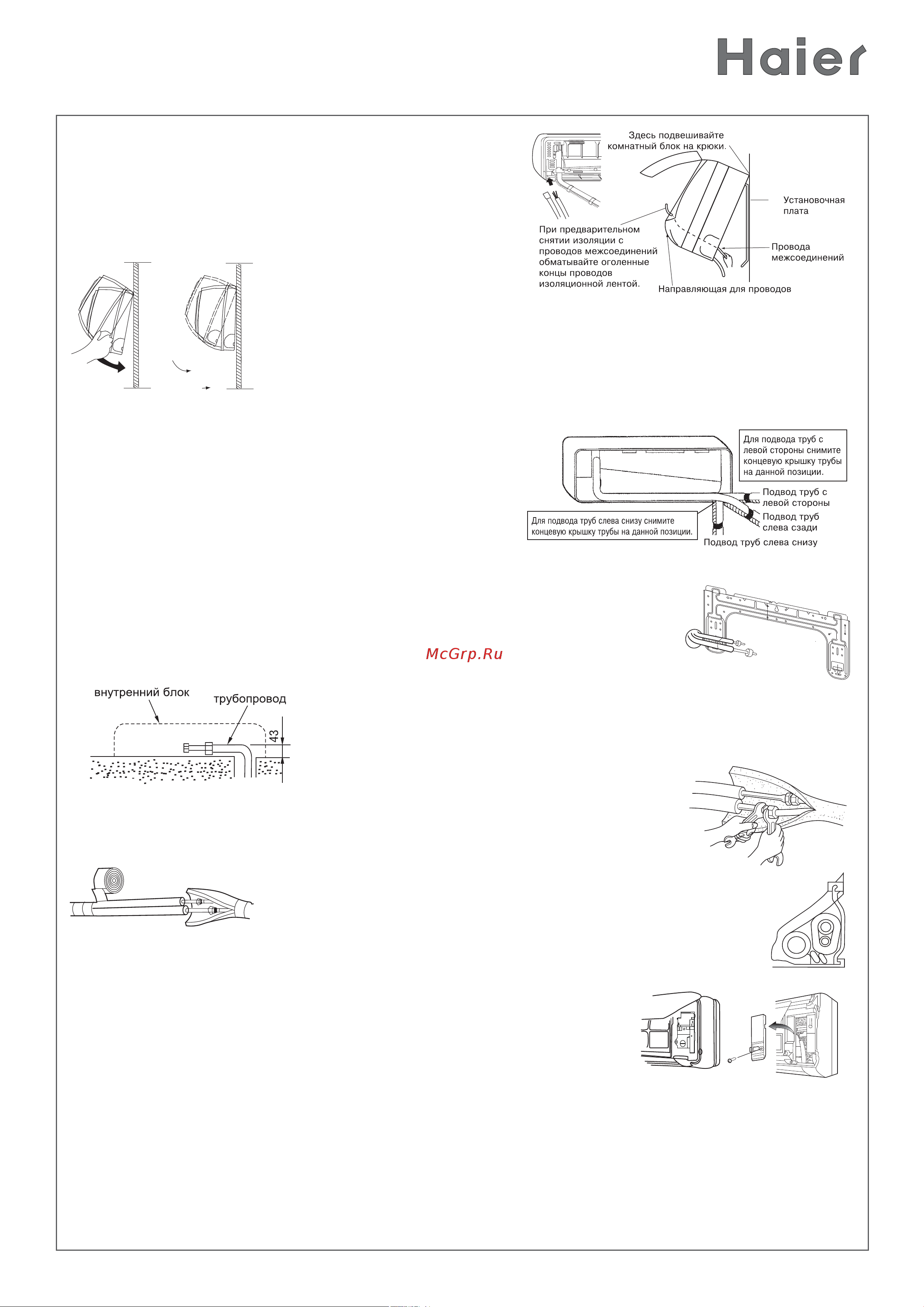

ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEK03, HSU-HEK03

5) Пропустите провода межблочных соединений от на-

ружного блока через отверстие в задней части корпуса

внутреннего блока. Выведите их с лицевой стороны.

6) Надавите на нижнюю часть корпуса внутреннего блока обеими ру-

ками для закрепления его на крюках

монтажной пластины.

Следите за тем, чтобы по краям комнатного блока не было защемле-

ний проводов.

Подвод труб с левой стороны, слева сзади или

слева снизу

При подводе слева или слева снизу необходимо уда-

лить заглушку на корпусе настенного блока. Объяс-

ните пользователю, что заглушку нужно сохранить на

тот случай, если кондиционер в будущем установят в

другое место.

1. Прикрепите дренажный шланг к нижней стороне труб для хладагента

клейкой виниловой лентой.

2. Протяните провода межблочных соеди-

нений через отверстие в стене и оставьте небольшой запас для

дальнейшего подключения внутреннего блока.

3. Пропустите дренажный шланг и трубы

для хладагента через отверстие в стене с

небольшим запасом, далее подвесьте комнатный блок на крюки монтаж-

ной пластины.

4. Отметьте необходимую длину каждой трубы и

дренажного шланга для соединения с выходными трубами

внутреннего блока. Присоедините трубопровод между

блоками.

5. Утеплите соединительные гайки теплоизоляцией и обмотайте

трубы для хладагента изоляционной лентой. Уложите трубопрово-

ды как показано на рисунке для случая подвода дренажного шланга

через заднюю часть комнатного блока.

6. Откройте лицевую панель, далее снимите сервисную крышку и пропустите провода меж-

блочных соединений от наружного блока через отверстие в задней части корпуса внутреннего

блока. Выведите их с лицевой стороны.

7. Во время работы следите за тем, чтобы провода межблочных содинений не защемлялись во

внутреннем блоке; обеими руками нажмите на нижнюю часть корпуса внутреннего блока таким

образом, чтобы она плотно зацепилась за крюки монтажной пластины.
