Haier AP96NACAEA Инструкция по монтажу онлайн [10/40] 612266
![Haier AP96NACAEA Инструкция по монтажу онлайн [10/40] 612266](/views2/1807328/page10/bga.png)
Содержание
- Инструкция по монтажу 1
- Кондиционеры колонного типа 1
- Содержание 3
- Www daichi ru 4 4
- Для обеспечения правильного монтажа внимательно изучите данные меры по обеспечению безопасности в данном руководстве меры предосторожности подразделяются на предупреждения и предостережения следите за соблюдением всех указываемых мер предосторожности все они важны для обеспечения безопасности предупреждения несоблюдение любого из предупреждений может привести к таким последствиям как серьезные травмы или гибель людей предостережения несоблюдение любого из предостережений может привести к серьезным последствиям по окончании монтажа проверьте правильность его выполнения предоставляйте пользователю соответствующие инструкции по использованию оборудования и уходу за ним 4
- Инструкция по монтажу hpu 4
- Меры по обеспечению безопасности 4
- Предупреждения 4
- Www daichi ru 5 5
- Инструкция по монтажу hpu 5
- Предупреждения 5
- Www daichi ru 6 6
- Инструкция по монтажу hpu 6
- Технические характеристики 6
- Hpu 42 ap96 жидкостная труба мм дюймы 9 52 мм 3 8 12 7мм 1 2 газовая труба мм дюймы 19 05 мм 5 8 28 58мм 1 1 8 7
- Www daichi ru 7 7
- Выбор толщины изоляционного материала толщина изоляционного материала 7
- Для трубопроводов хладагента следует использовать трубы указанного диаметра и толщины перед прокладкой трубопроводов их необходимо теплоизолировать 7
- Изоляционный материал изоляционный материал должен выдерживать температуру трубопровода не менее 70 c на ли нии высокого давления не менее 120 c на линии низкого давления пример нагрев и охлаждение теплостойкий пенополиэтилен выдерживает температуру выше 120 c только охлаждение пенополиэтилен выдерживает температуру выше 100 c 7
- Инструкция по монтажу hpu 7
- При транспортировке предохраняйте трубопроводы от изгиба и деформиро вания закрывайте открытый конец трубопровода заглушкой во избежание попадания внутрь воды и грязи и храните в предназначенном для этого месте необходимо учесть следующее при проводке трубопровода через отверстие в него легко может попасть грязь когда конец трубопровода выходит наружу дождевая вода может легко проникнуть в трубу особенно если труба установлена вертикально все изгибы труб должны быть как можно более плавны ми для изгиба пользуйтесь трубогибами следует также учитывать возможность случайного повреждения если длина открытой части трубопровода превышает 1 м то на эту часть следует установить обшивку на стяжных хому тах если при прокладке трубопровода имеются вертикальные участки с перепадами более чем 7 метров то возникает проблема циркуляции масла в системе что может привести к поломке компрессора в данных ситуациях необходима установка масловозвратных петель на соответ ствующих вертикальных участках 7
- Теплоизоляционные материалы 7
- Трубопроводы для хладагента 7
- Www daichi ru 8 8
- Для удобства выполнения работ перед прокладкой труб их следует изолировать убедитесь что отсутствуют зазоры между стыками теплоизоляционных трубок 8
- Инструкция по монтажу hpu 8
- Комплектация аксессуаров 8

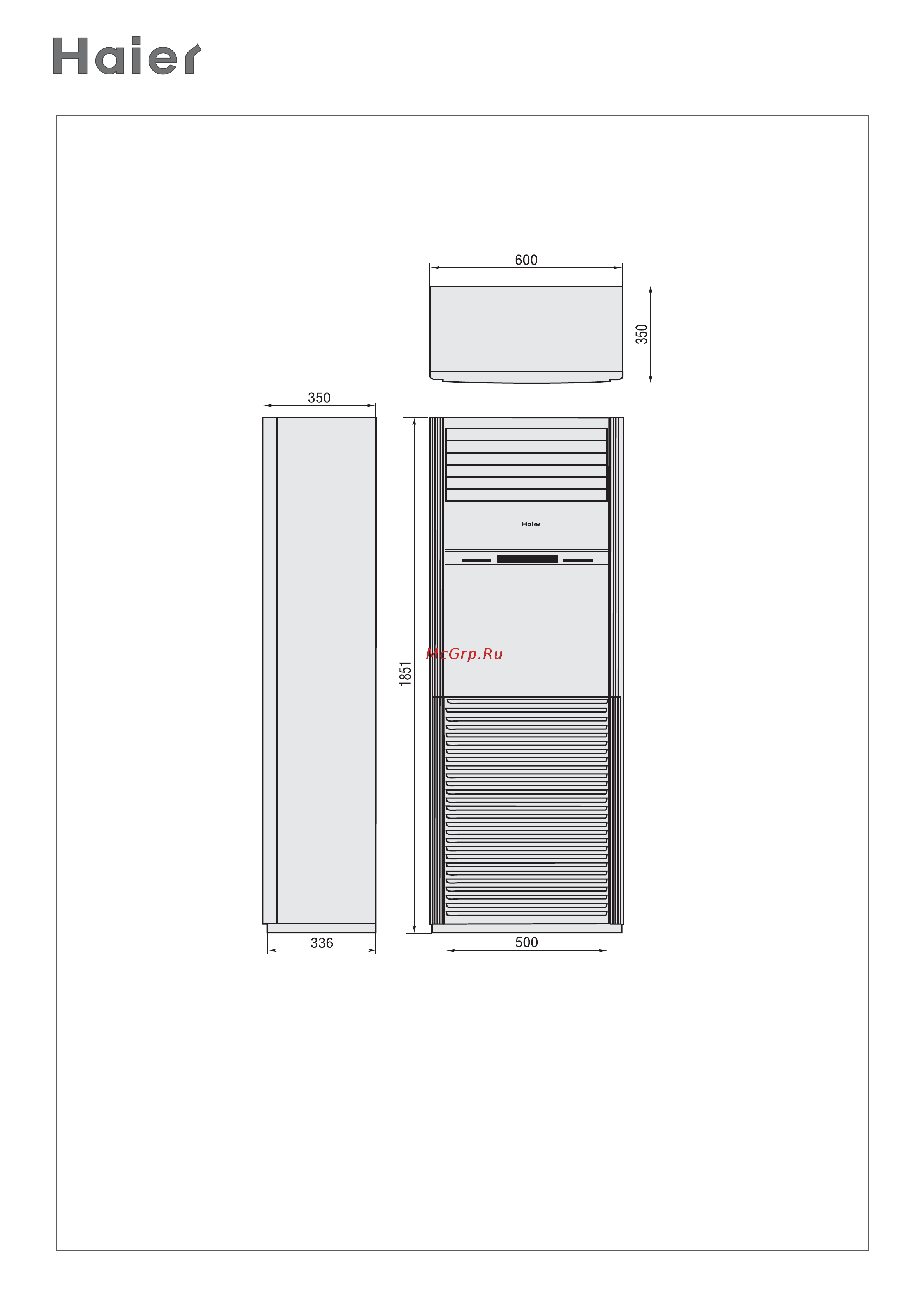

- Габариты внутренних блоков 9
- Монтаж внутреннего блока 9
- Процедура установки 12
- Установка внутреннего блока 12
- Габариты наружных блоков 14
- Монтаж наружного блока 14
- Установка наружного блока 16
- Развальцовка 18
- Www daichi ru 19 19
- Дренажная система 19
- Дренажный трубопровод должен быть установлен с уклоном не менее 1 100 в наружную сторо ну дренажный трубопровод должен быть как можно короче размер дренажной трубы должен быть не меньше чем соединительный размер дренажной трубы внутреннего блока кондицио нера дренажную магистраль проложенную в помещении необходимо изолировать теплоизо ляционным материалом чтобы избежать образования влаги на наружной поверхности дре нажной трубки 19
- Закрутите накидную гайку а затем затяните ее двумя гаечными ключами обычным и динамоме трическим 19
- Инструкция по монтажу hpu 19
- Нанесите масло на развальцованную часть 19
- После подключения дренажной магистрали к внутреннему блоку убедитесь в надежности сое динений и аккуратно налейте примерно один литр воды в дренажный поддон убедитесь в том что дренаж удаляется свободно и беспрепятственно если невозможно обеспечить достаточный уклон дренажной трубы или на ней есть участки с подъемами то можно установить дренажную помпу стороннего производителя подробнее смотри приложение дренажные помпы 19
- Проверьте место соединения на утечку газообразного хладагента затем изолируйте его теплоизоляционным материалом и затяните пластиковые хомуты стяжки на краях этих трубок 19
- Установите развальцованные трубы соосно со штуцером 19
- Электромонтажные работы 20
- Опрессовка системы 22
- Вакуумирование холодильного контура 23
- Дозаправка системы фреоном 24
- Тестовый запуск системы 24
- Www daichi ru 25 25
- Внутренний блок 25
- Дувки плотно прикрутите шланг закройте вентиль lo и вентиль на баллоне 3 добавьте рассчитанное количество хладагента дозаправку производите небольшими порция ми 25
- Запрещается выпускать хладагент в атмосферу следите за тем чтобы хладагента не выпускался в атмосферу во время установки переустановки или ремонта контура хладагента при заправке холодильной системы работающей на фреоне r22 дополнительным хладагентом необходимо убедиться в том что он газообразный кроме того рекомендуется заправлять систему медленно во избежание застопоривания компрессора кондиционеры работающие на фреоне r22 дозаправляются фреоном находящимся в газообразном состоянии для поддержки высокого давления в газовом баллоне в холодное время года нагрейте газовый баллон в теплой воде с температурой ниже 40 с запрещается использовать открытый огонь или пар 25
- Инструкция по монтажу hpu 25
- Осторожно 25
- Www daichi ru 26 26
- Во избежание преждевременного выхода из строя кондиционера а также для упрощения процесса диагностики в случае его неправильной работы рекомендуем что бы после монта жа кондиционера была заполнена карта контрольных замеров таблица заполняется предста вителем компании осуществлявшей монтаж кондиционера 26
- Замеры в процессе работы 26
- Замеры перед включением 26
- Инструкция по монтажу hpu 26
- Контрольные замеры 26
- Www daichi ru 27 27
- Диагностика системы 27
- Инструкция по монтажу hpu 27
- Коды ошибок 27
- Необходимые инструменты и оборудование для тестирования системы крестовые и шлицевые отвертки гаечные ключи кусачки клещи тестер термометр манометр и т п перед тем как приступить к поиску неисправностей и ремонту перед тем как приступить к поиску неисправностей и ремонту проверьте следующие явле ния нормальны и не являются неисправностями системы 27
- Поиск и устранение неисправностей 27
- Www daichi ru 28 28
- Инструкция по монтажу hpu 28
- Перед звонком в сервисную службу пожалуйста проверьте сначала следующие этапы 28
- Инструменты для монтажа 29
- Приложения 29
- Www daichi ru 30 30
- Заземление 30
- Инструкция по монтажу hpu 30
- К центральному пульту управления возможно подключить максимум 128 блоков при этом каж дый из них должен иметь свой центральный адрес важно чтобы адреса в системе не повторя лись адресация для моделей hрu 42cv hv03 производится с помощью четырехпозиционных дип переключателей вм 2 и вм 3 на плате внутреннего блока у остальных моделей с помо щью восьмипозиционного дип переключателея на адаптере ycj a001 подробнее смотри ин струкцию к адаптеру для подключения необходимо использовать экранированный двухжильный кабель сечение жил зависит от длины самого кабеля а сам экран кабеля должен быть заземлен 30
- Кабель 30
- Кондиционеры серии unitary r22 имеют возможность подключения центрального пульта управления ycz a001 и недельного таймера ycs a001 подключение к внутреннему блоку осу ществляется через адаптер ycj a001 или непосредственно к плате внутреннего блока кроме того адаптер ycj a001 может использоваться как согласователь работы двух кондиционеров 30
- Позиции дип переключателей при адресации блоков 30
- Системы управления 30
- Www daichi ru 31 31
- Инструкция по монтажу hpu 31
- Hpu 42ch03 hpu 42hi03 34
- Www daichi ru 34 34
- Y g желто зеленый r красный b черный bl синий w белый gr серый br коричневый 34
- Внутренние блоки hpu 42cf03 hpu 42hf03 34
- Инструкция по монтажу hpu 34
- Электрические схемы 34
- Ap96nacaea 35
- Hpu 42cv03 hpu 42hv03 35
- Www daichi ru 35 35
- Инструкция по монтажу hpu 35
- Hpu 42hf03 36
- Www daichi ru 36 36
- Инструкция по монтажу hpu 36
- Наружные блоки hpu 42cf03 36
- Au96nataea 37
- Hpu 42ch03 hpu 42cv03 hpu 42hi03 hpu 42hv03 37
- Www daichi ru 37 37
- Инструкция по монтажу hpu 37
- Дренажные помпы 38
