После монтажа трубопровода и перевода вентилятора в рабочий режим, внутренняя часть блока будет
находиться под разрежением относительно атмосферного давления окружающей среды.
Например: если давление на заборной стороне падает до 100 Па из-за наличия воздухозаборной решетки,
воздушного фильтра и трубопровода, уровень сливаемой воды будет на 10 мм выше в режиме работы
блока, нежели в состоянии его остановки.
5. Проверка работы дренажной системы
Правильность установки трубопровода проверяют после завершения монтажных работ.
Демонтируйте боковую панель, медленно залейте 1000 см
3
воды и убедитесь в плавности слива воды и
отсутствии течей.
6. Монтаж трубопровода
Внутренний блок кондиционера воздуха оснащен воздушным фильтром. Воздушный фильтр
устанавливается на воздухозаборной решетке; конструкция решетки обеспечивает легкость очистки
фильтра.
Звукопоглощающую камеру устанавливают в соответствии с требованиями допустимых уровней шума.
Дополнительный глушитель устанавливается в местах с завышенными требованиями к минимальному
уровню шума (в офисах, конференц-залах).
Для защиты потолка или плит от вибрационных нагрузок, передаваемых внутренним блоком
кондиционера, используют брезентовый компенсатор или противовибрационные резиновые вставки.
Для облегчения процесса регулировки воздушного потока после завершения монтажа, на соединении
трубопровода 0А монтируют устройство регулировки воздушного потока.
Для охвата всей площади помещения выбирают соответствующе положение и режим работы установки.
Помимо этого, монтируют оборудование регулировки потока воздуха.

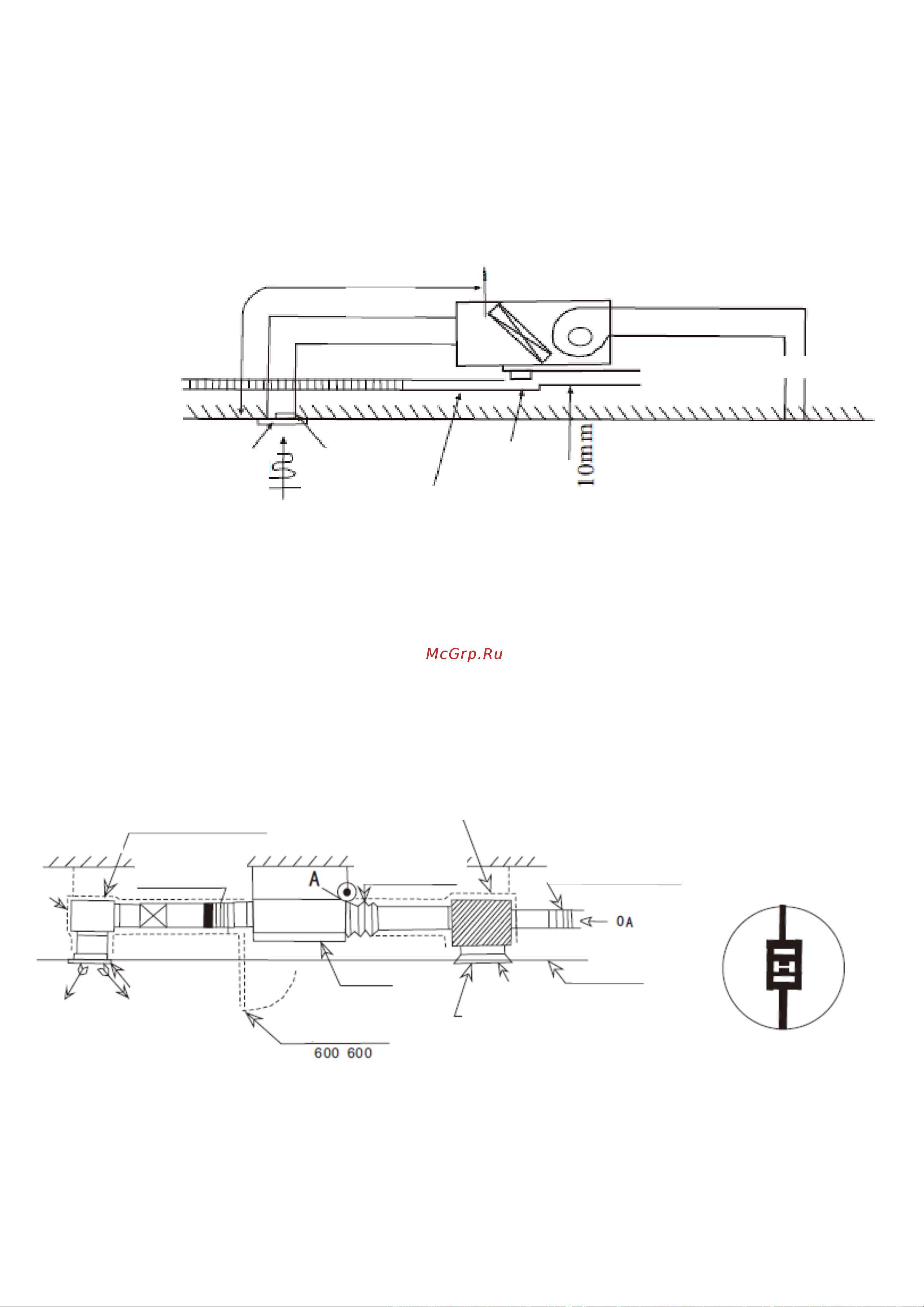

Падение давления на заборной
стороне до 100 Па
Трубка
Дренажная трубка
Трубка
Состояние работы
Остановка
Дренажный
лоток
Дренажная
трубка
Воздушный
фильтр
Воздухозаборная
решетка
Теплоизоляция
Звукопоглощающая камера
(воздуховыпускное отверстие)
Брезентовый
компенсатор
Воздуховыпускное
отверстие
Инспекционное
отверстие
Блок
Брезентовый
компенсатор
Звукопоглощающая камера
(воздухозаборное отверстие)
Воздухозаборная решетка с воздушным
фильтром
Потолок
Устройство регулировки
воздушного потока
Увеличенное изображение Сечения А
(противовибрационная подвеска)
~ 26 ~
